定制齿轮齿条传动发电机构

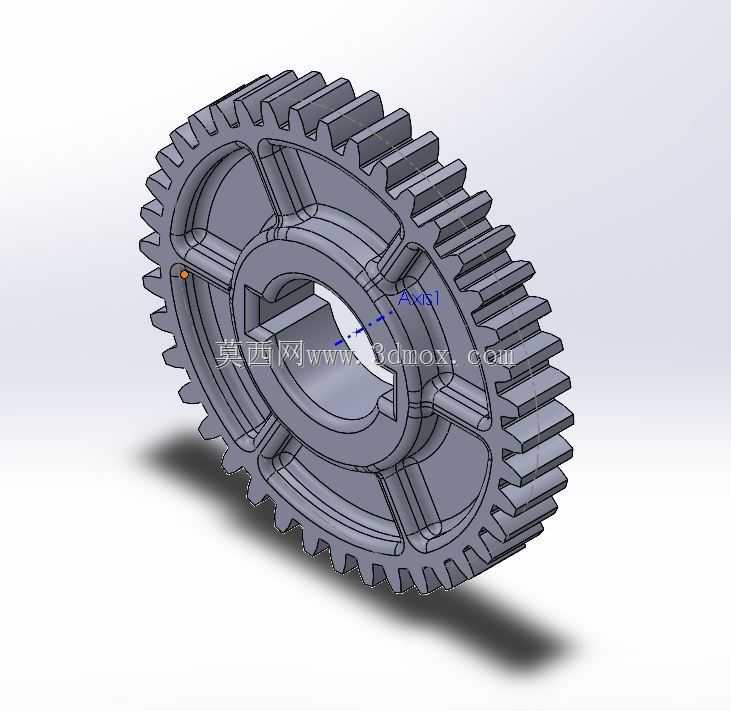

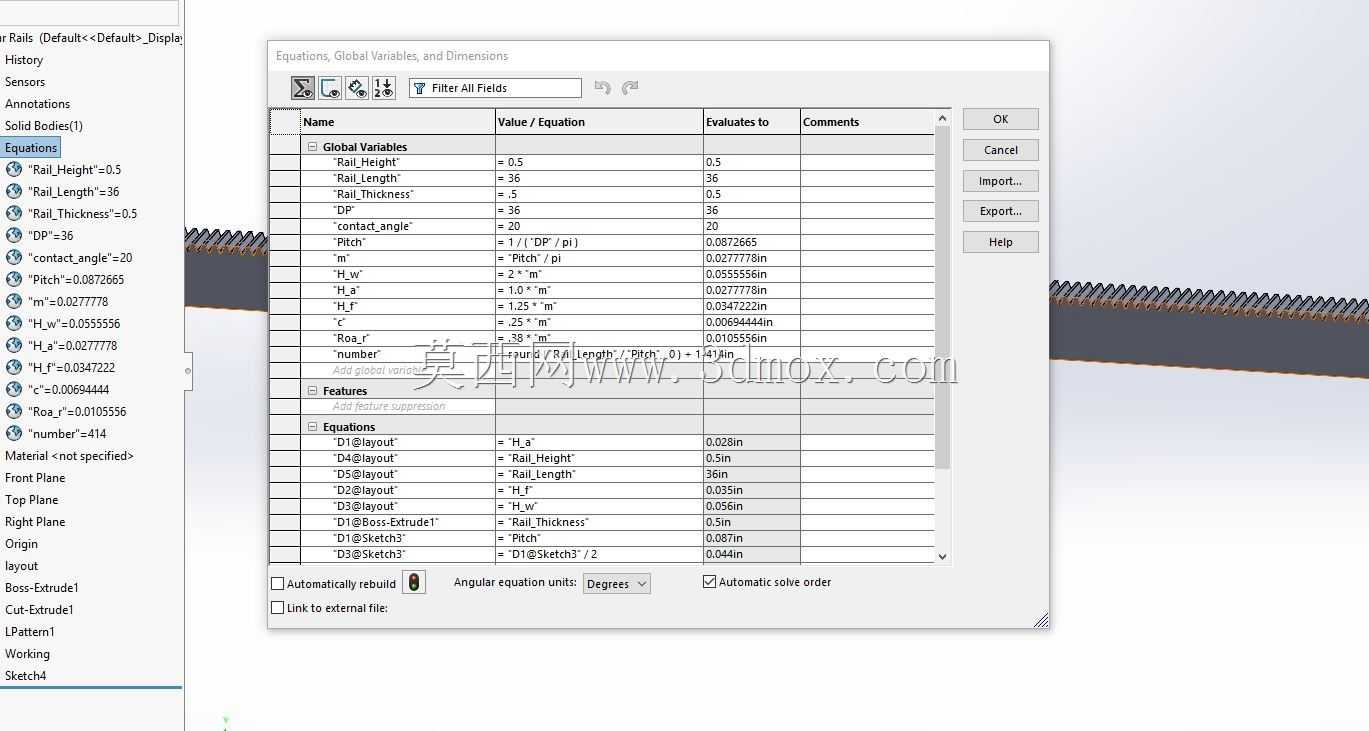

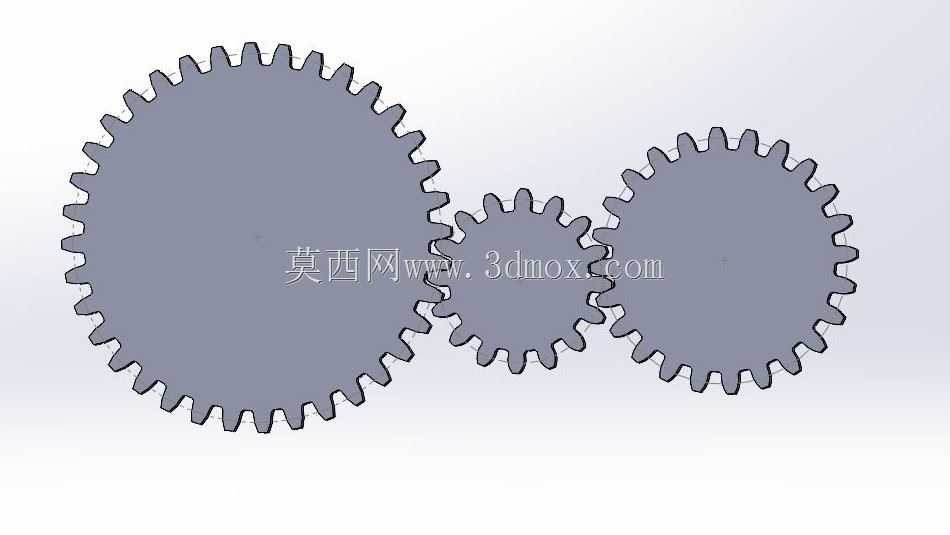

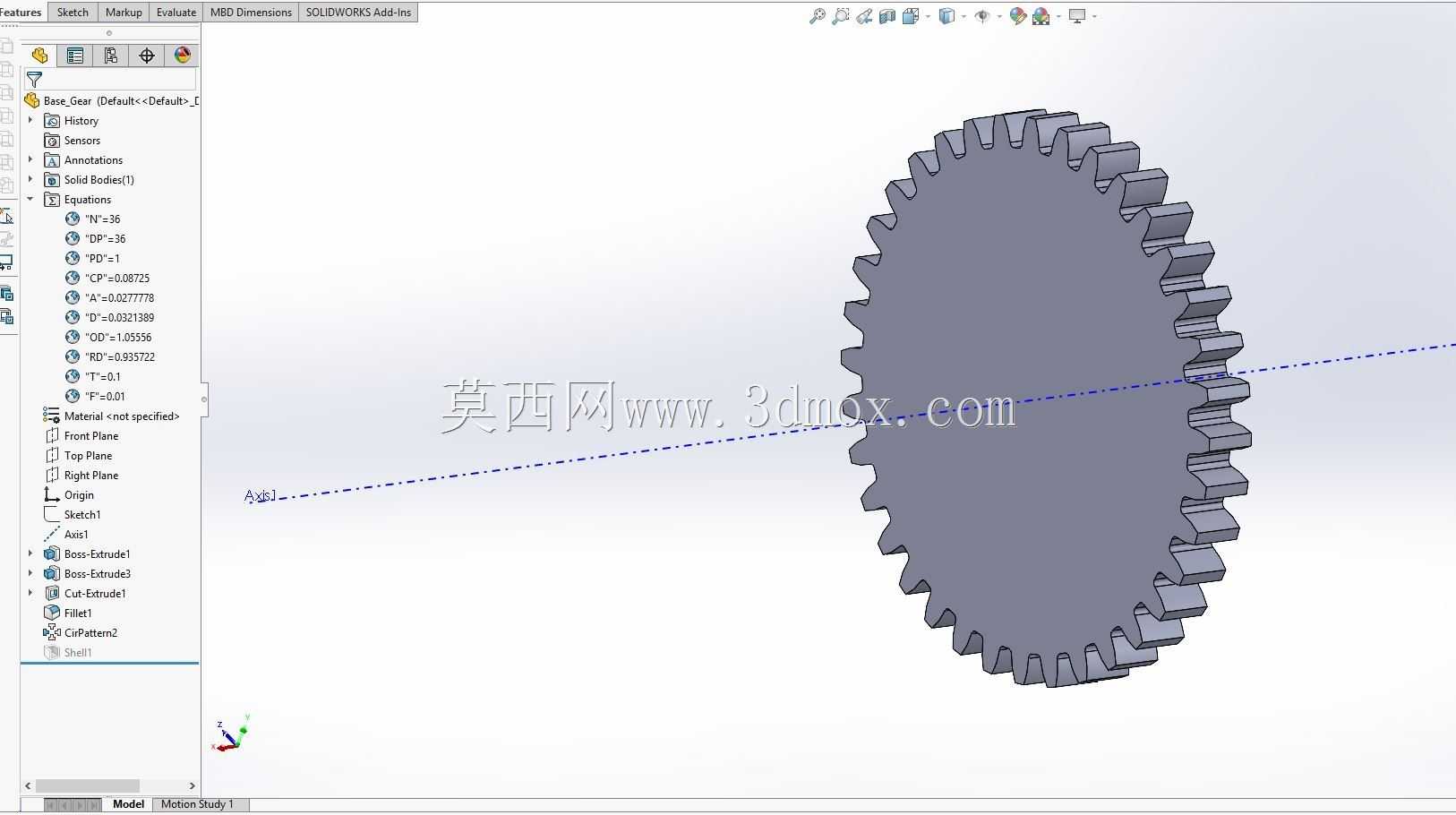

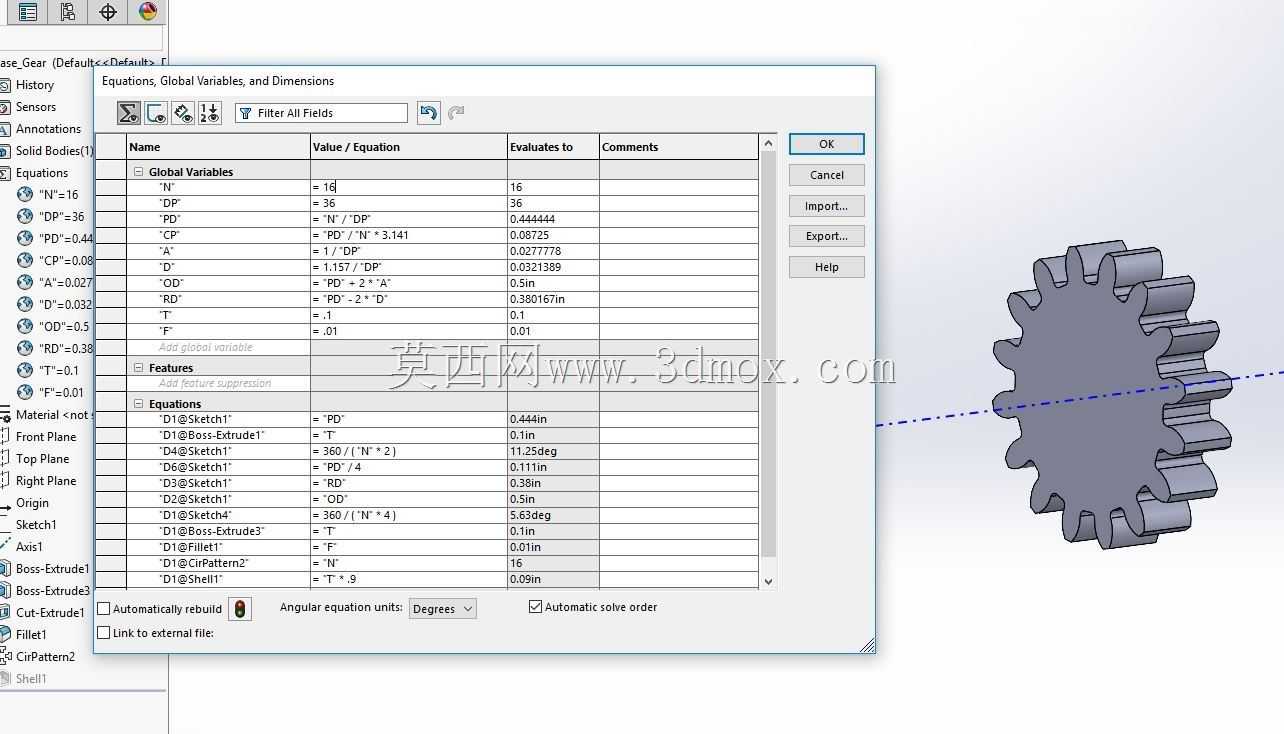

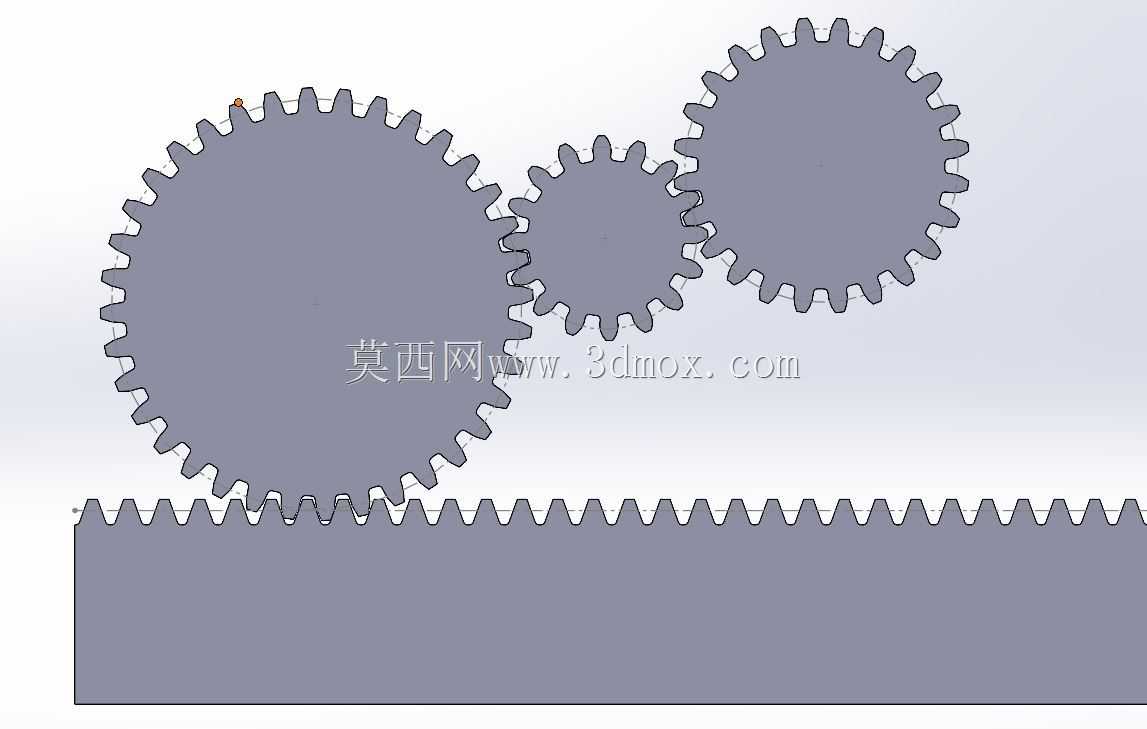

这套齿轮传动结构常被集成在小型往复式动能回收发电场景中，比如户外步道踩踏发电、小型设备振动能量回收、低转速往复动力输入的发电单元配套，区别于常规同轴齿轮减速箱，这套结构加入了齿条作为直线往复运动的输入接口，能直接承接直线方向的往复驱动力，不需要额外加装曲柄滑块转换结构，减少了动力传递环节的损耗。从结构布局来看，整套传动采用三级齿轮啮合搭配齿条输入的排布，齿条作为一级输入件，和最下方的大齿轮直接啮合，将直线往复运动转化为齿轮的旋转运动，后续两级不同齿数的齿轮依次啮合，实现转速的逐级提升，匹配发电机所需的高转速输入要求，毕竟常规小型发电机需要达到数百转的转速才能输出稳定电压，而直线往复运动的输入速度通常偏低，这套齿数搭配刚好能实现转速的放大，同时兼顾传动扭矩的传递，不会因为增速比过大导致输入阻力过高。设计过程中首先确定的是啮合节距的统一，所有齿轮和齿条都采用相同的模数与压力角，保证啮合过程中齿面接触均匀，不会出现卡滞、偏磨的问题，每个齿轮的齿形都按照标准渐开线生成，齿侧预留了合理的啮合间隙，既可以补偿加工与装配的误差，也能避免热胀冷缩导致的传动卡涩。安装边界上，整套结构的齿轮都采用同轴心固定的排布方式，三个齿轮的中心距严格按照啮合齿数计算得出，保证齿面的啮合深度处于合理区间，既不会因为啮合过深导致齿根碰撞，也不会因为啮合过浅出现跳齿问题；齿条的安装平面和最下方大齿轮的中心距保持固定公差范围，齿条的运动方向和齿轮分度圆切线方向平行，避免齿条运动过程中出现偏载，导致齿面受力不均。实际应用中，这套结构可以根据输入动力的行程调整齿条长度，根据所需的传动比调整各级齿轮的齿数，不需要重新设计整体安装框架，适配性较强，比如在小型人力发电装置中，可以根据踩踏行程调整齿条长度，根据发电机的额定转速调整齿轮齿数配比，不需要改动整体的安装位就能完成适配。齿形设计上兼顾了传动平稳性，重合度设置在合理区间，传动过程中不会出现明显的冲击，适合低转速大扭矩的输入场景，比如户外设施的动能回收，输入动力不规律、瞬时扭矩波动大的工况下，这套结构的齿形强度也能承受瞬时冲击载荷，不会出现断齿问题。结构整体没有额外的复杂构件，所有传动件都暴露在安装框架内，后期维护只需要定期在齿面添加润滑脂即可，不需要复杂的拆解维护，适合长期在户外无人值守的场景下使用，零部件的通用性较强，齿轮和齿条都可以采用常规的机加工方式制作，不需要特殊的定制刀具，加工成本可控。
