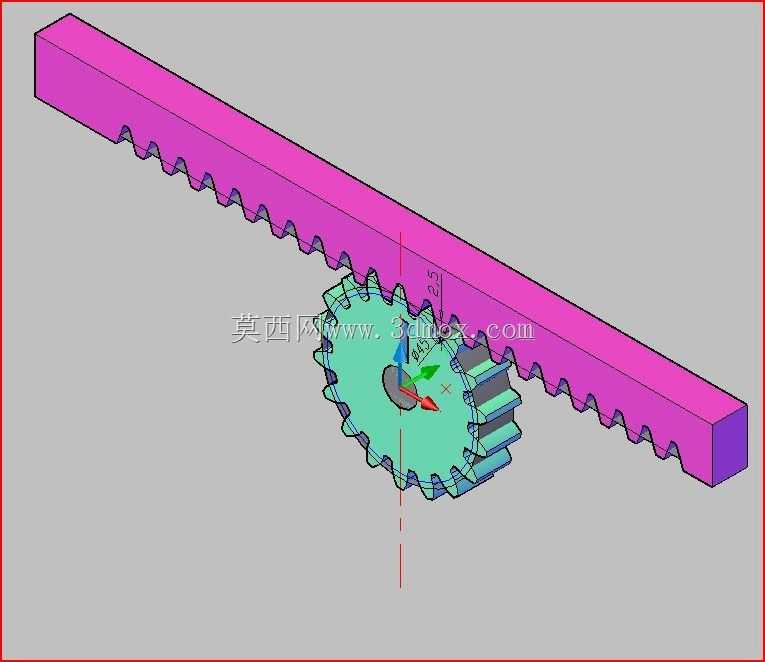

符合ISO标准的齿轮齿条传动结构设计

在各类需要旋转运动与直线运动相互转换的机械场景中，齿轮齿条传动是应用极为广泛的结构形式，从机床的进给轴传动、自动化生产线的直线移栽机构，到升降设备的动力传递、工程机械的行程调节结构，都能见到这类传动副的身影。这套齿轮齿条结构在设计阶段严格遵循ISO齿轮标准，从齿廓曲线、模数选取、压力角设定到齿侧间隙预留，都匹配通用工业传动的互换性要求，避免出现非标齿形带来的啮合卡滞、磨损过快、传动精度不足等工程问题。设计过程中首先明确了传动的负载边界与行程需求，齿条采用直齿结构，加工难度低，安装调试便捷，适合中低速、中等负载的直线传动场景，齿轮的齿宽与齿条的齿面宽度做了匹配设计，保证全齿宽啮合接触，降低单位面积接触应力，延长传动副的使用寿命。在安装边界的考量上，齿轮与齿条的中心距公差做了合理设定，既保证啮合时不存在过度的齿侧间隙导致反向传动空程过大，也避免中心距过小导致啮合过紧、运转阻力陡增、齿面磨损加剧的问题。齿轮的安装轴孔、键槽尺寸都适配常规的传动轴连接标准，齿条的安装基准面做了平面度要求，安装孔位间距符合通用工业型材的安装孔距规范，可直接适配现有自动化设备的安装基面，无需额外做复杂的安装转接结构。从功能特性来看，这套传动结构可实现连续的旋转-直线运动转换，传动效率高，传动比恒定，不会出现带传动的弹性滑动问题，也不像链传动存在瞬时传动比波动，在需要精准位置控制的直线进给场景中，搭配伺服电机使用可获得稳定的位置重复定位精度。设计时也充分考虑了润滑与维护的便利性，齿形的参数选择保证了润滑脂可在啮合面形成稳定油膜，齿条的端面预留了拼接定位基准，长行程应用场景下可实现多段齿条的无缝拼接，不会在拼接位置出现传动卡顿、跳齿的问题。齿轮的轮毂结构做了轻量化设计，在保证结构强度满足额定扭矩传递的前提下，尽可能降低转动惯量，提升传动响应速度，适配高速启停的传动工况。
