汽车转向系统齿条小齿轮传动结构

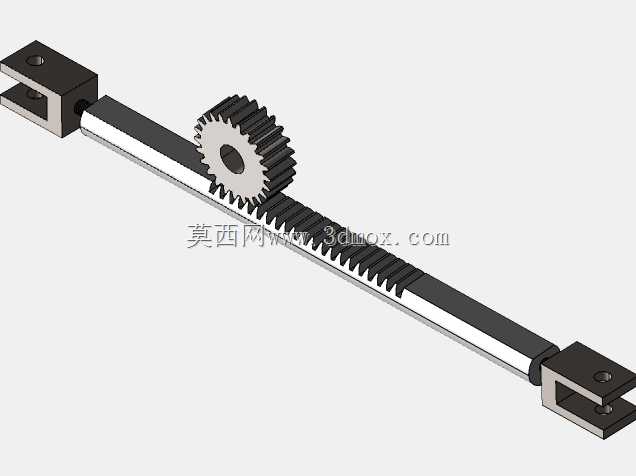

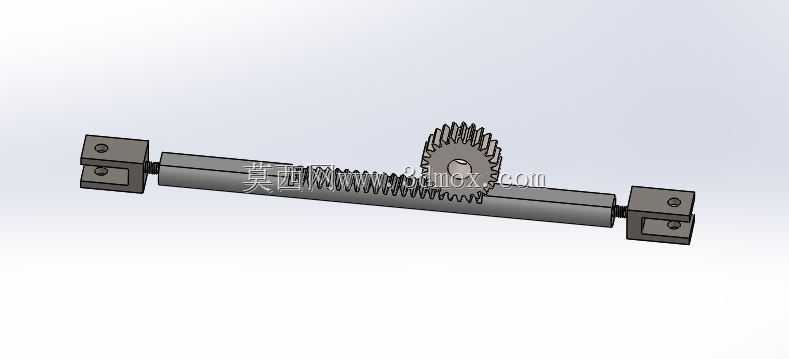

这套齿条小齿轮结构是汽车转向系统里的核心传动部件，日常在乘用车、轻型商用车的转向器总成里应用最广，负责把方向盘输入的旋转运动转化为转向横拉杆的直线往复运动，直接决定转向操作的手感与传动精度。从结构设计来看，小齿轮采用渐开线圆柱直齿形制，齿部做了等模数等压力角匹配，和齿条的齿形完全啮合，啮合间隙控制在极小范围，避免转向过程中出现虚位旷量，齿条本体采用长条形杆状结构，齿面沿杆身单侧连续排布，两端预留的叉形安装接头是用来连接左右转向横拉杆的，接头处的通孔尺寸匹配常规球头销的安装规格，安装时可以直接通过销轴完成铰接固定，不需要额外做转接结构。设计过程中优先考虑了传动的可逆性，小齿轮主动转动时可以顺畅带动齿条平移，路面冲击带来的齿条反向位移也能通过齿面传递回转向柱，给驾驶员传递清晰的路感，同时齿面的啮合接触长度经过校核，在全行程转向过程中都能保证足够的啮合齿数，不会出现跳齿、卡滞的问题。安装边界方面，齿条整体的杆身直径匹配常规转向器壳体的衬套内径，两端接头的跨距对应车型前轮的轮距设计范围，小齿轮的安装轴径适配转向器的轴承座尺寸，轴端的键槽结构用来连接转向柱的万向节，保证扭矩传递的可靠性。实际装车使用时，这套结构会被封装在充满润滑脂的转向器壳体内，齿面长期处于润滑状态，降低磨损速率，两端的防尘套可以阻挡泥水、灰尘进入啮合区域，延长部件使用寿命。不同于循环球式转向结构，这种齿轮齿条式的传动结构传动效率更高，结构更紧凑，占用的布置空间更小，很适合前置前驱车型的前舱布置需求，在设计建模时，齿形参数完全按照模数匹配原则绘制，齿条的直线度、小齿轮的齿圈跳动都做了公差约束，保证装配后运动顺畅无卡滞，两端的安装接头和杆身采用刚性连接设计，连接强度经过校核，可以承受转向过程中来自路面的冲击载荷，不会出现连接断裂的问题。
