电动三轮人力车底盘与车身结构设计

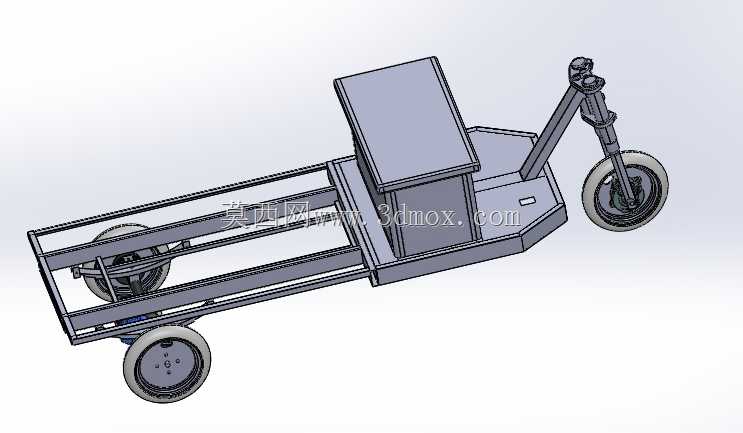

　　这款三轮载具的底盘与车身结构，主要面向厂区短途物料转运、社区便民配送、城郊零散货物运输这类需要灵活穿行狭窄空间的场景，相比常规两轮载货车辆，它的三轮布局自带驻车稳定性，不需要额外加装侧撑就能在装卸货时保持平稳，对操作人员的驾驶平衡要求更低，哪怕没有摩托车驾驶经验的厂区后勤人员，经过简单熟悉就能上手操作。从结构布局来看，整车采用前单轮转向、后双轮承载的经典倒三轮布局，转向柱直接与前轮叉体连接，转向传动比设置得比较直接，最小转弯半径控制在1.8米以内，能够在宽度两米左右的巷道、车间通道内完成原地转向，适配老城区窄路、仓库货架间通道这类通行空间受限的作业场景。

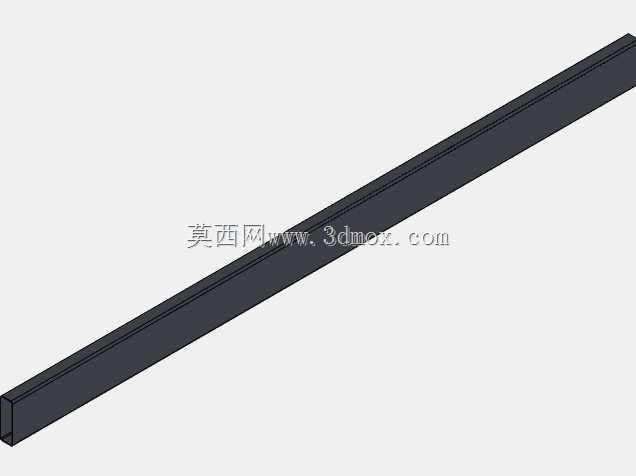

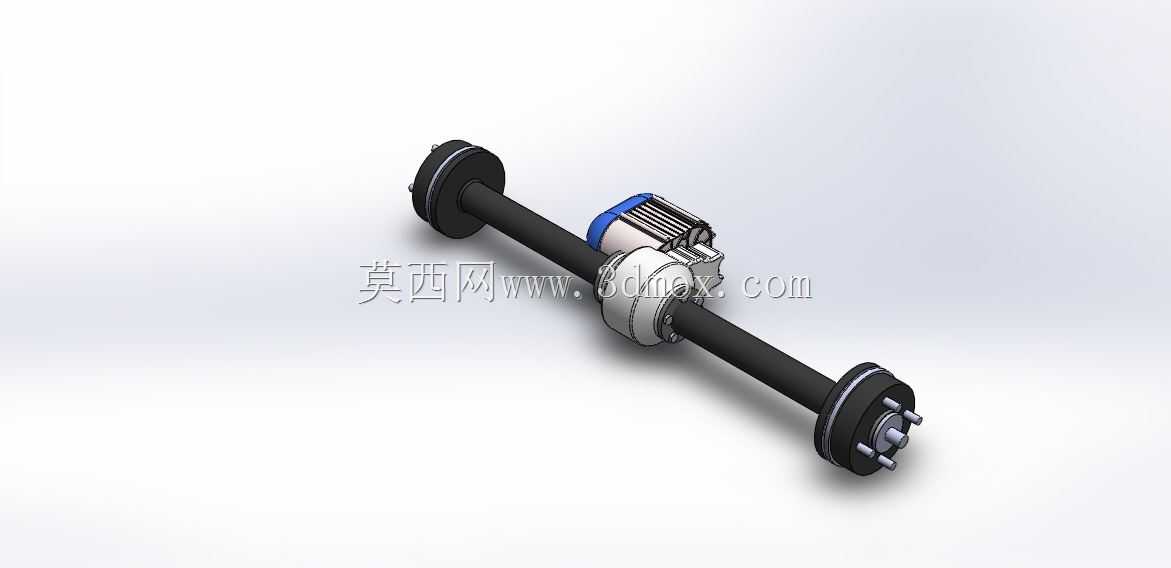

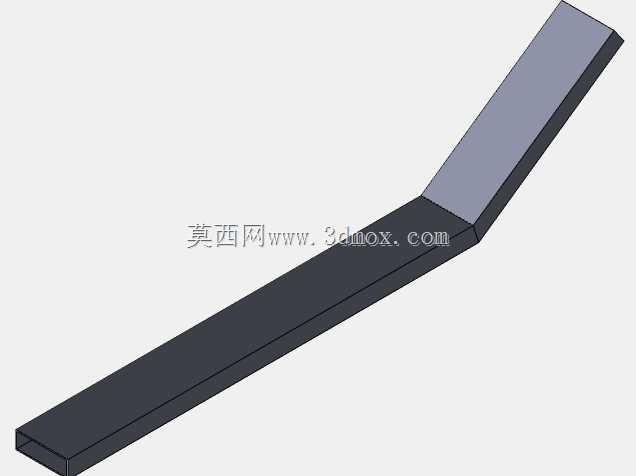

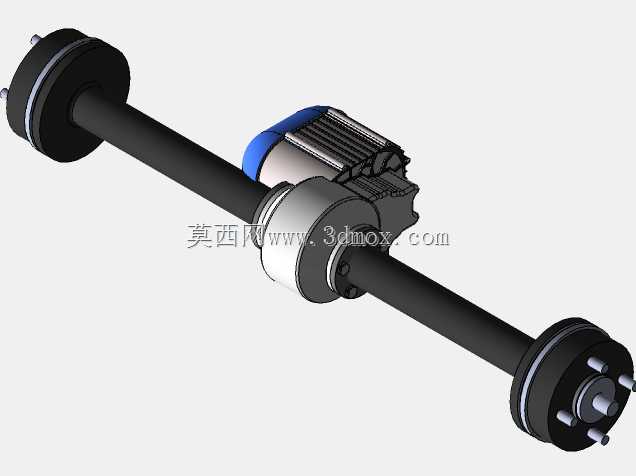

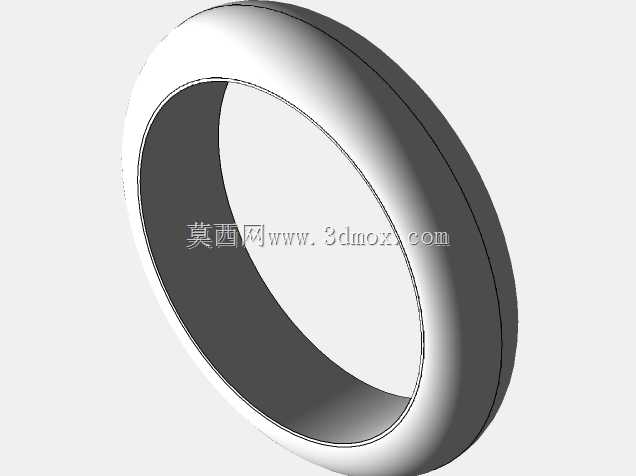

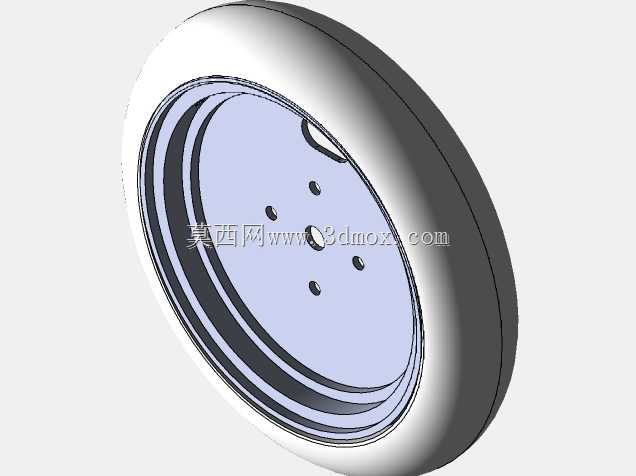

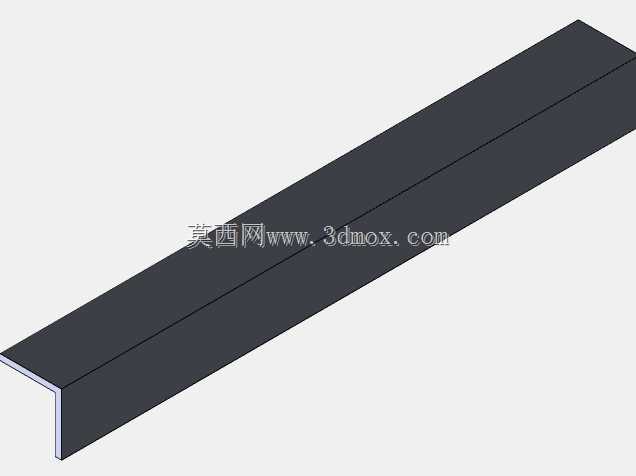

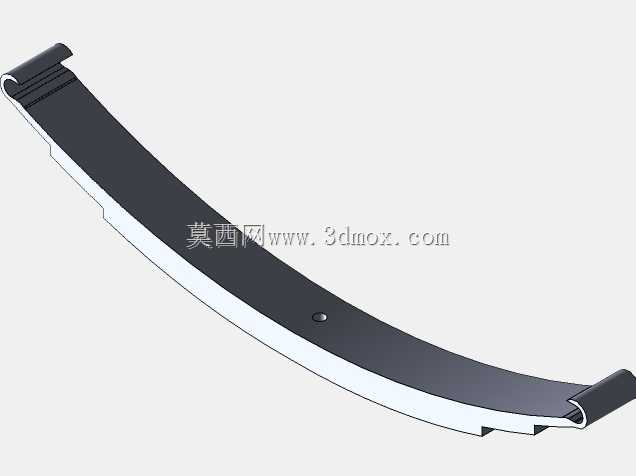

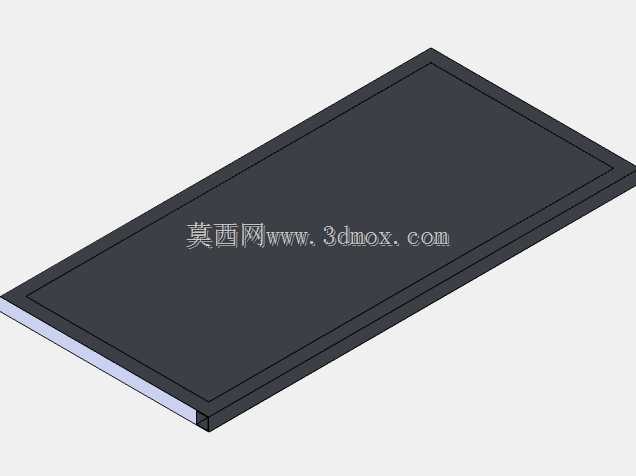

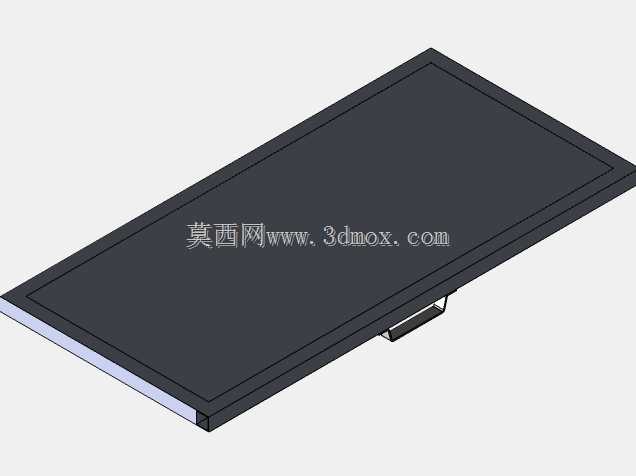

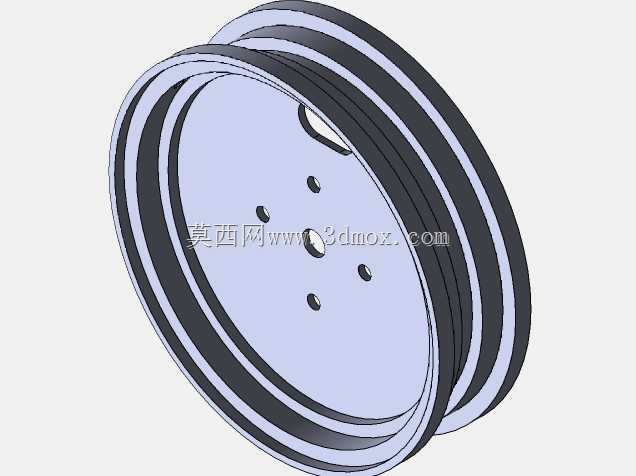

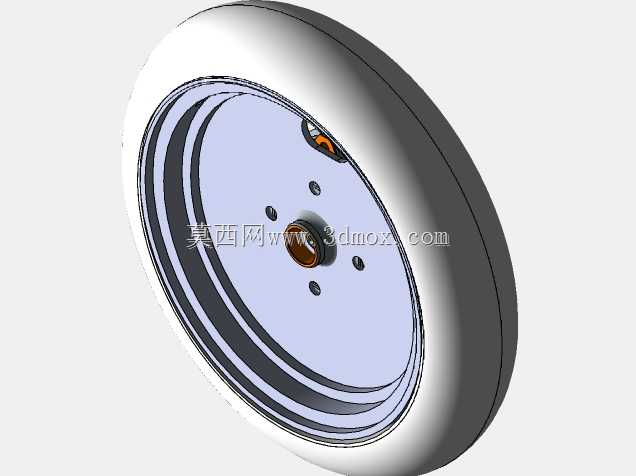

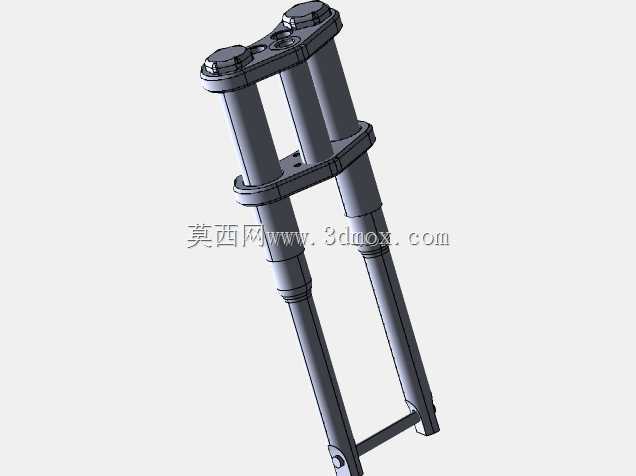

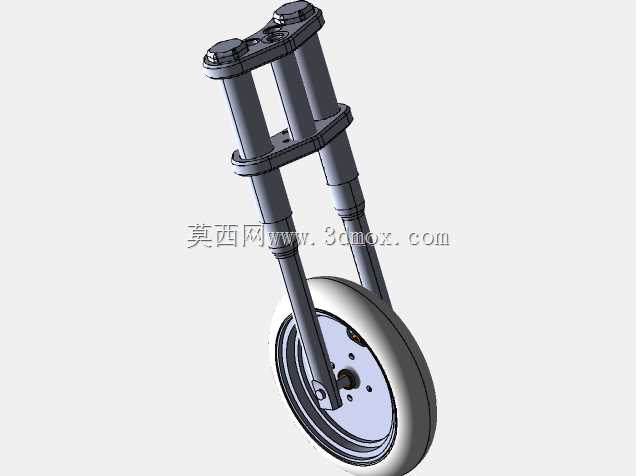

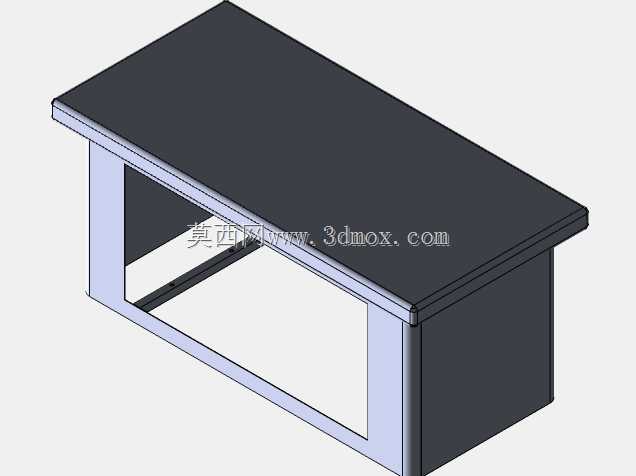

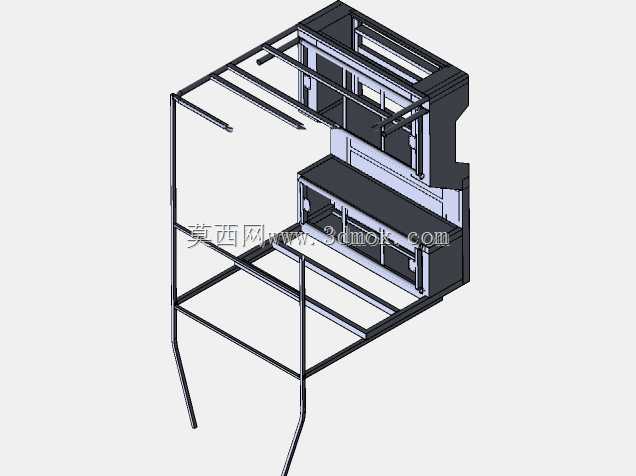

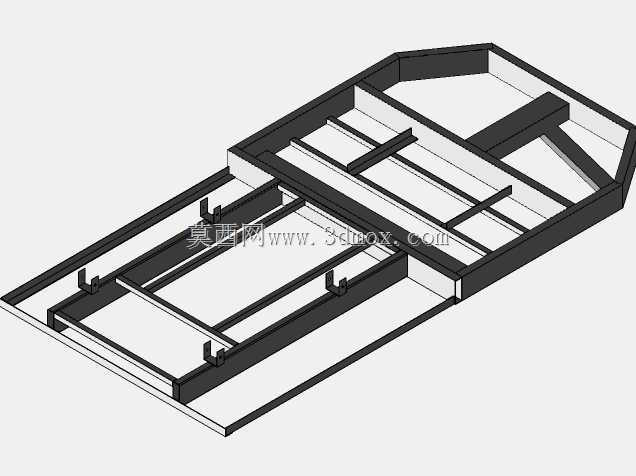

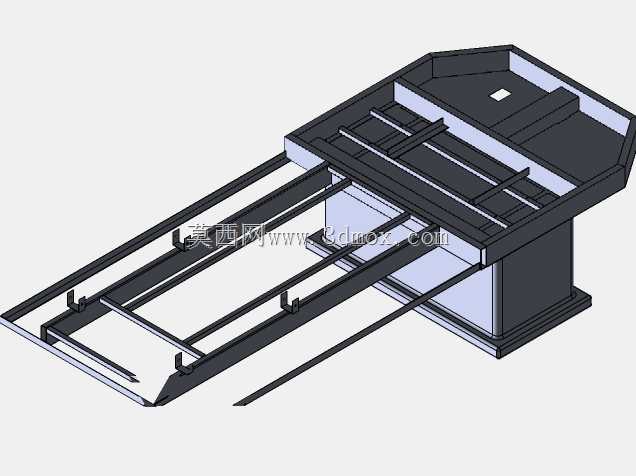

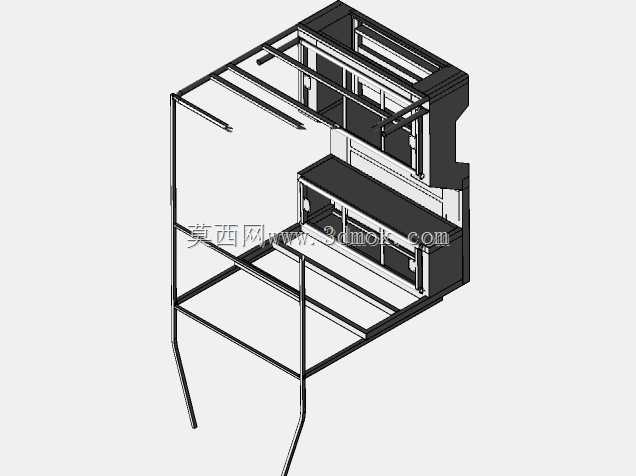

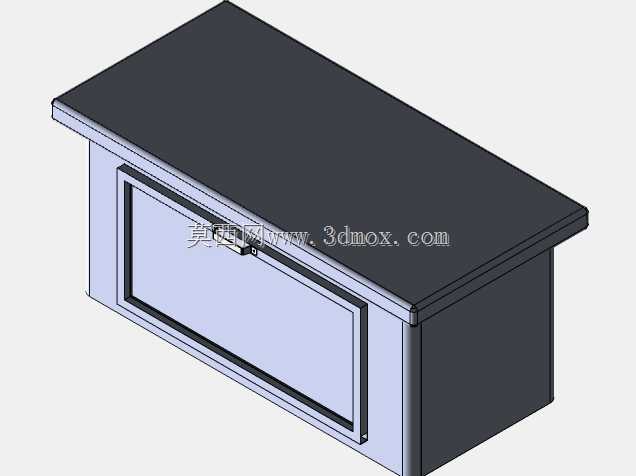

　　车架主体采用矩形钢管拼焊而成，主纵梁选用壁厚3mm的40*60mm矩形管，两根纵梁平行布置贯穿前后，后部留出长度1200mm、宽度800mm的平直载货安装面，既可以直接在上面固定平板货厢，也能根据使用需求加装封闭货箱、保温舱或者专用作业工装，安装面预留了间距100mm的M8螺纹孔阵列，不需要二次打孔就能完成不同上装的固定，适配不同场景的改装需求。中部的箱体结构专门用来容纳动力电池与控制元件，箱体采用1.5mm厚钢板折弯成型，底部设置了高度50mm的防水门槛，箱体上盖与侧边做了翻边防水结构，能够避免雨天行驶或者地面溅水进入舱内损坏电气元件，箱体内部预留了标准电池仓安装位，可适配48V/60V通用规格的铅酸或锂电池组，安装位设置了橡胶减震垫，能够过滤路面颠簸传递到电池的振动，延长电池使用寿命。前部转向机构的安装座与主车架采用焊接加三角加强筋的结构，转向柱的倾斜角度设置为27度，兼顾转向操作的舒适性与直线行驶的稳定性，前轮选用直径400mm的充气橡胶轮，搭配双筒式减震器，能够过滤铺装路面的细小颠簸，后轮选用直径350mm的实心橡胶轮，单轮额定承载达到150kg，双轮总承载能够满足300kg以内的货物运输需求，后轮轴与车架之间通过钢板弹簧连接，重载状态下能够提供足够的缓冲，避免颠簸路况下车架出现应力集中开裂的问题。

　　车身的覆盖件全部采用模块化设计，前部的转向柱护板、中部的电池箱盖板、后部的车架侧护板都采用螺栓固定的方式与车架连接，日常检修的时候只需要拆卸对应位置的螺栓就能露出内部结构，不需要大面积拆解覆盖件，后期维护的便利性比较高。在设计过程中特意控制了整车的离地间隙，空载状态下底盘最低处离地高度为120mm，既能够通过厂区、城区常见的减速带与路面小凸起，也不会因为重心过高影响转弯时的稳定性，整车的重心位置布置在前轮轴往后600mm的位置，正好落在前后轮轴的中间靠前区域，重载状态下不会出现后轮过载或者前轮翘头的问题，转向时的侧倾角度控制在安全范围内，哪怕满载状态下以10km/h的速度转弯也不会出现侧翻风险。

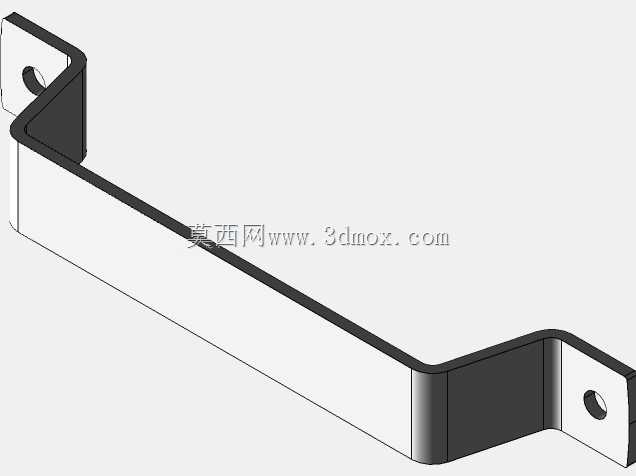

　　车架的焊接位置全部做了应力释放处理，主纵梁与横梁连接的位置都加焊了三角形加强片，在长期交变载荷的作用下不容易出现焊缝开裂的问题，所有的安装孔位都采用数控冲孔加工，孔位精度控制在0.2mm以内，后期装配的时候不需要二次修孔就能完成零部件的组装，能够有效降低生产装配的工时成本。另外，车架后部的末端预留了拖车钩安装位，必要的时候可以挂载小型拖斗进一步提升运载能力，车身侧面预留了扶手安装孔，方便人员上下车或者在推行的时候借力，整车的结构没有冗余设计，所有的型材选型都经过承载校核，在满足额定承载需求的前提下尽可能控制自重，空载整车重量控制在85kg以内，哪怕电池亏电状态下也能靠人力短距离推行，不会出现过重难以挪动的问题。
