齿条齿轮与小齿轮啮合传动结构设计

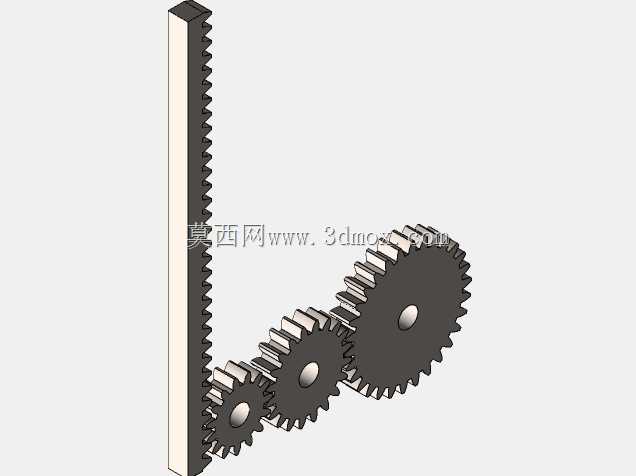

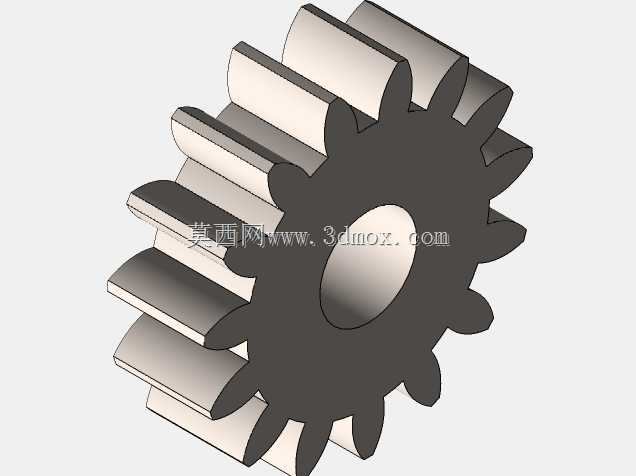

这套传动结构可广泛适配各类需要直线与旋转运动转换的工业场景，比如自动化生产线的直线进给工位、物料推送机构、小型工装的位移调节单元，都能见到这类传动组合的实际应用。从实际功能来看，这套结构通过三级齿轮的逐级啮合，将旋转运动传递到齿条端，最终把齿轮的圆周转动转化为齿条的直线往复运动，传动过程平稳，齿侧间隙控制在常规传动允许的公差范围内，能够满足中低速、中等载荷下的位移传动需求。设计过程中，首先确定了齿条的模数与齿距参数，保证与之啮合的首个小齿轮齿形参数完全匹配，避免出现卡齿、传动顿挫的问题；后续两级传动齿轮按照传动比要求分配齿数，在保证传动比精准的前提下，控制整体结构的径向安装尺寸，不会占用过多的设备内部安装空间。从安装边界来看，齿条采用直齿设计，安装基准面为齿条背面的平直加工面，可直接通过螺栓固定在设备的移动滑台或者固定机架上，安装时只需保证齿条的直线度与齿轮轴线的平行度，即可实现顺畅啮合；三个齿轮均采用孔轴配合的安装方式，中心距严格按照齿形啮合的理论值预留公差，装配时可通过轴承座的微调结构补偿加工误差，避免出现过紧或者过松的啮合状态。实际应用中，这类传动结构相比丝杠传动具备更好的抗冲击性能，在频繁启停、短距离快速往复的工况下，齿面的受力分布更均匀，不会出现丝杠传动容易卡滞的问题；同时直齿结构的加工难度更低，后期维护更换配件的成本也更低，适合在各类通用自动化设备、小型专用机床的进给机构中使用。建模过程中完整还原了齿形的渐开线轮廓，所有啮合面的配合关系都按照实际装配约束设置，可直接用于运动仿真验证，也能作为同类传动结构设计的参考模板，帮助设计人员快速核对中心距、安装孔位等关键参数，减少重复建模的工作量。
