机架式音频处理设备结构设计

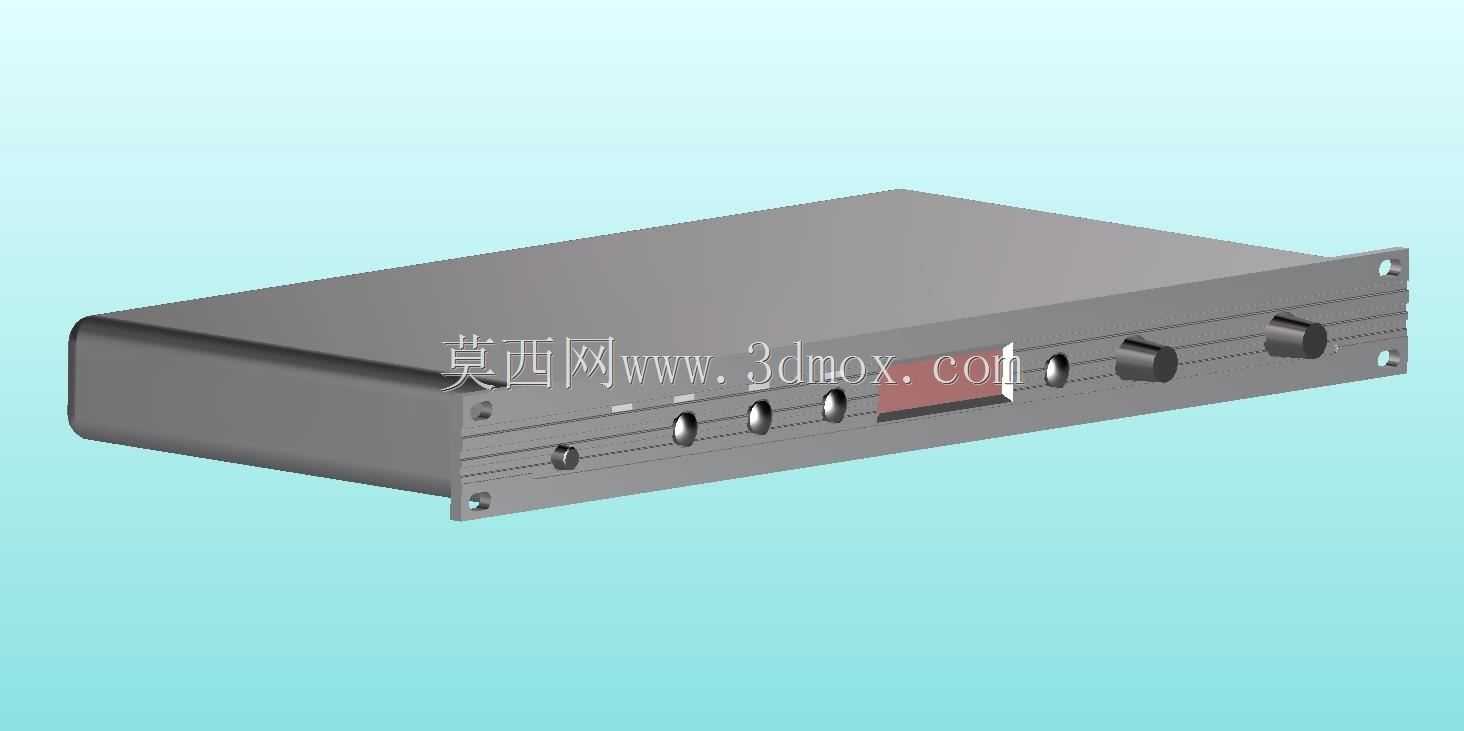

这款机架式音频处理设备的结构设计，完全围绕专业电子音乐工作室、中小型录音棚的固定机架安装场景展开，适配标准19英寸工业机柜的安装规范，设备主体采用1U高度的薄型箱体设计，箱体深度控制在常规机架设备的兼容范围内，不会出现超出机柜前后安装边界的问题，两侧预留的安装挂耳带有标准定位孔，可直接通过螺丝固定在机柜立柱上，安装后与相邻机架设备的间隙均匀，不会干涉其他设备的接线与操作。从实际使用场景来看，这类设备主要承担多通道音频信号的混合、修饰与路由切换功能，前面板布局完全贴合音频工程师的操作习惯，高频调节的旋钮、通道切换的按键、信号状态的指示窗口全部排布在操作人员坐姿状态下的视线与手部操作舒适区内，旋钮的排布间距预留了足够的手指操作空间，不会出现调节相邻旋钮时误触的情况，前面板的接口区域做了内凹处理，避免插头突出过多影响机柜前门的闭合。设计过程中优先考虑了设备的散热与结构强度，箱体采用折弯一体成型的金属壳体，接缝处做了咬合压边处理，既提升了整体结构的抗形变能力，也能减少内部电路的电磁信号外泄，同时避免外界电磁干扰对音频信号造成的底噪影响。箱体内部预留了标准电路板安装位与走线槽，电源模块与信号处理模块的安装区域做了物理分隔，减少电源纹波对音频信号的干扰，后面板的接口排布按照信号流向依次设置，输入接口、输出接口、电源接口分区明确，布线时可以顺着走线槽规整排布，不会出现线缆交叉缠绕的情况。前面板的标识区域采用凹刻填漆工艺，长期使用不会因为手指摩擦出现标识磨损脱落的问题，旋钮采用防滑纹理设计，调节时的阻尼感均匀，方便操作人员精准把控参数调节幅度，设备整体的边角做了圆弧钝化处理，安装搬运过程中不会划伤操作人员或者机柜内的其他线缆。
