Arris SB6190调制解调器机架安装散热组件

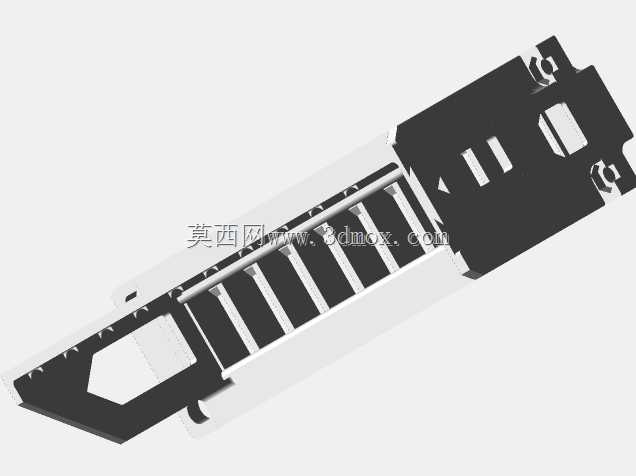

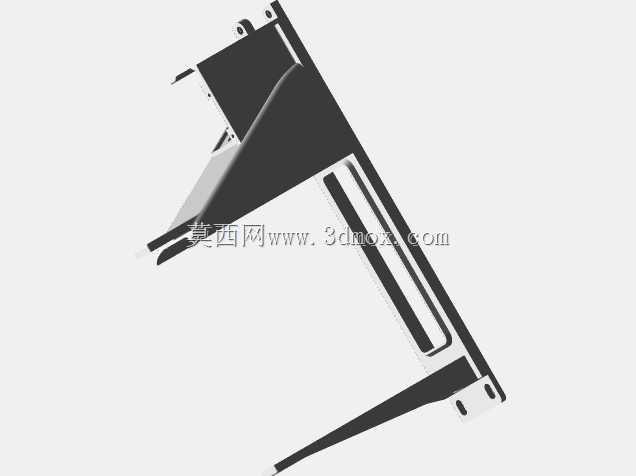

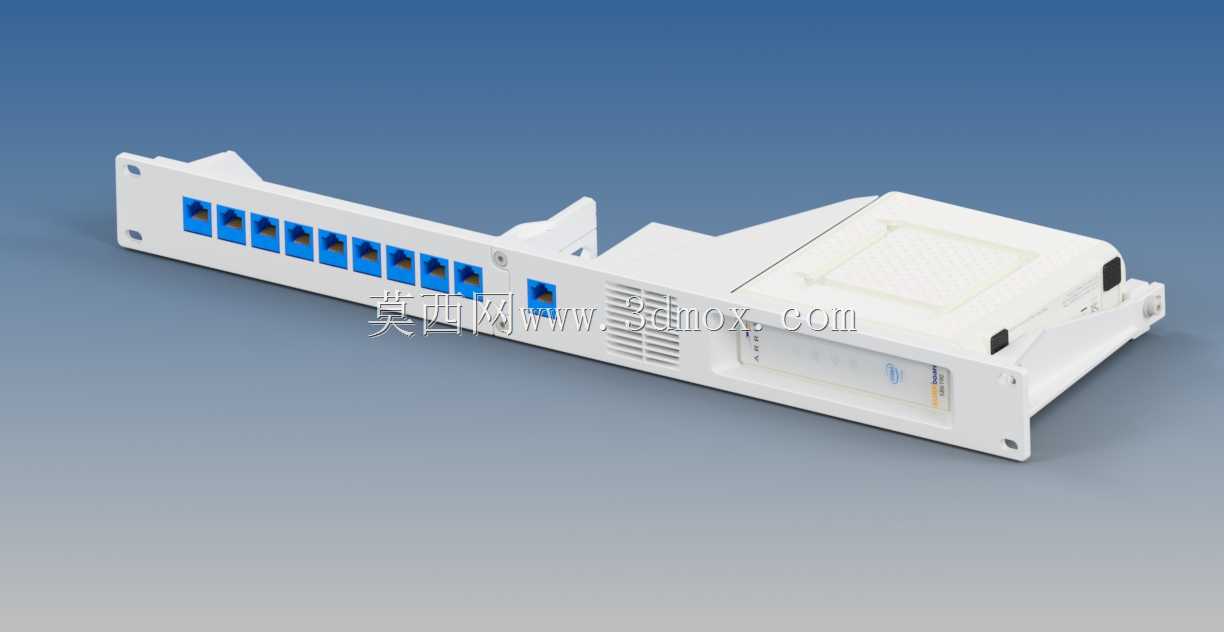

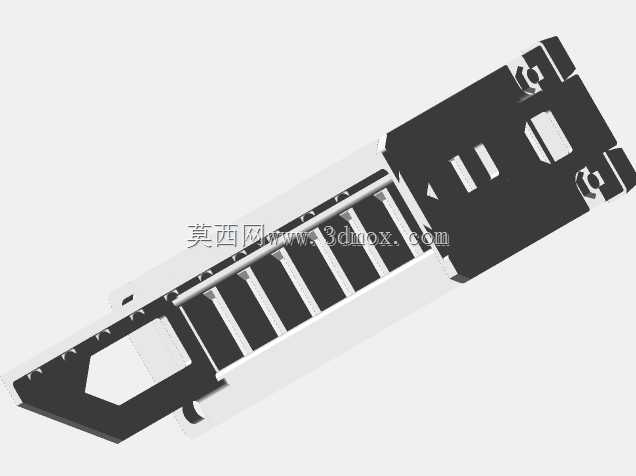

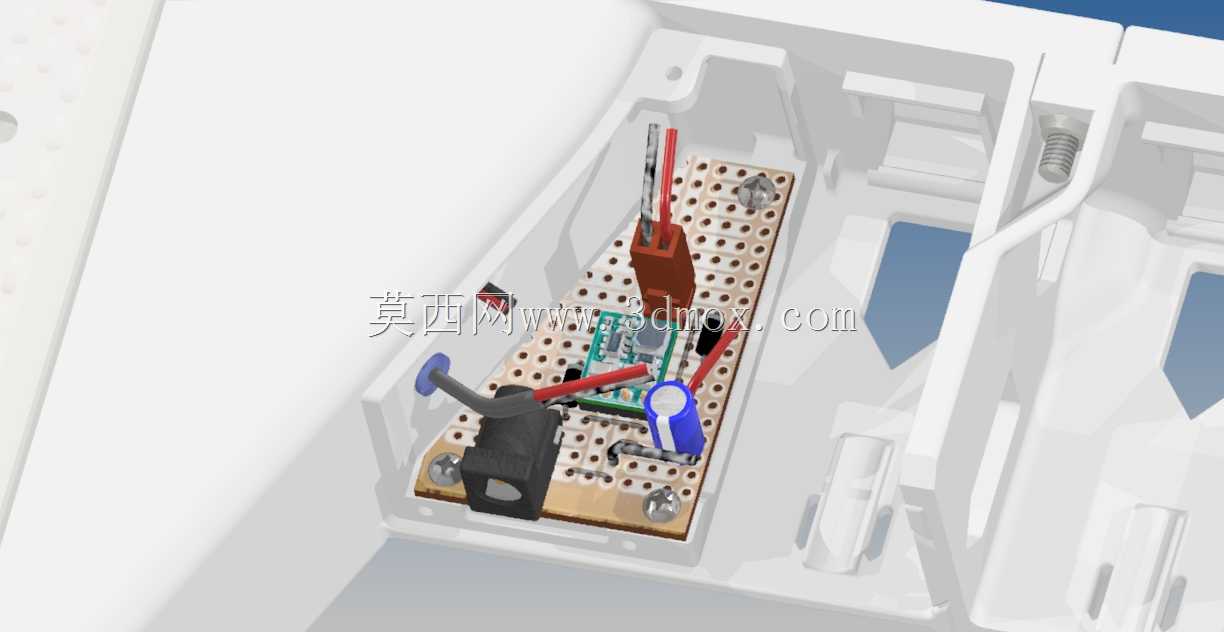

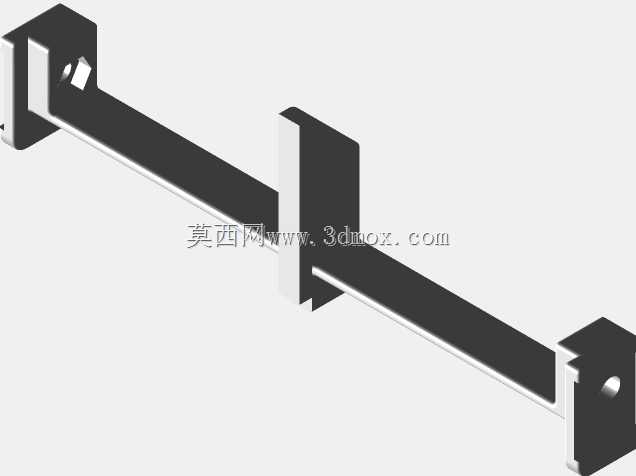

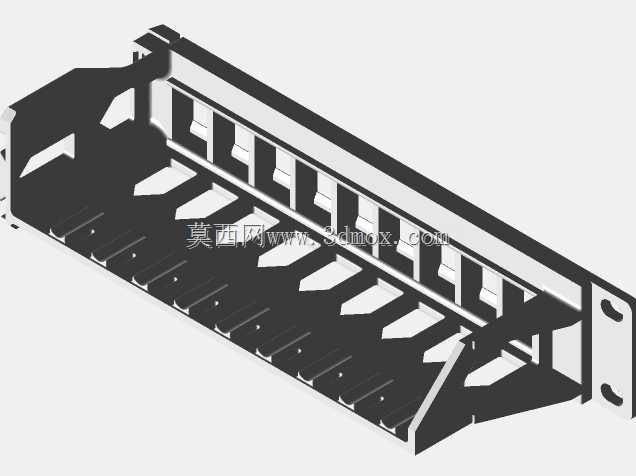

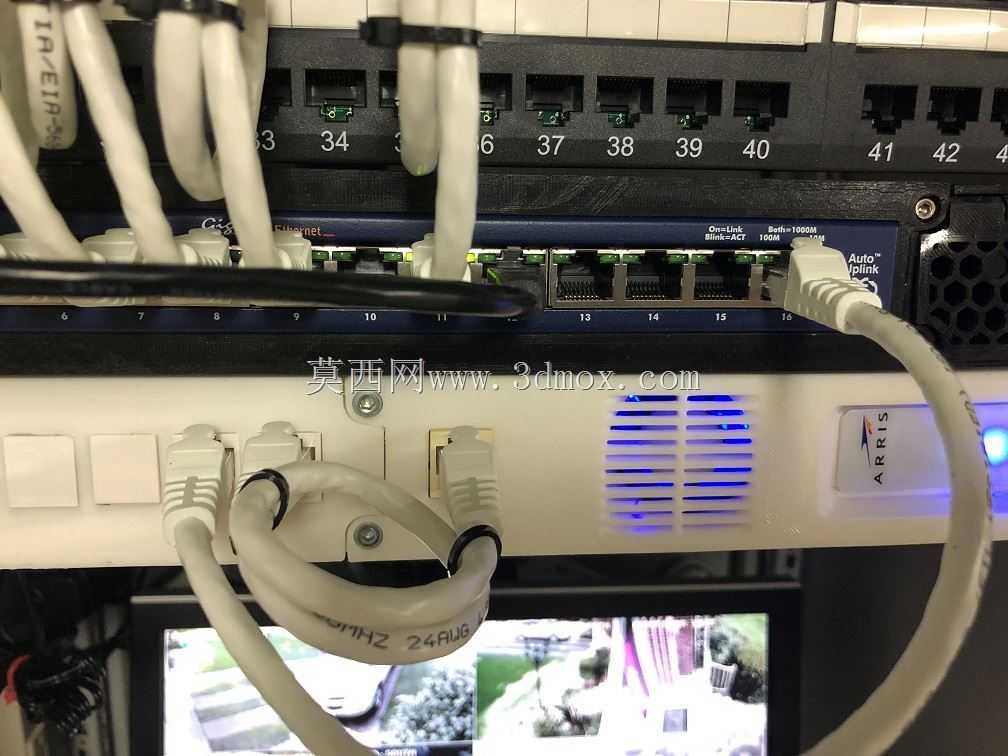

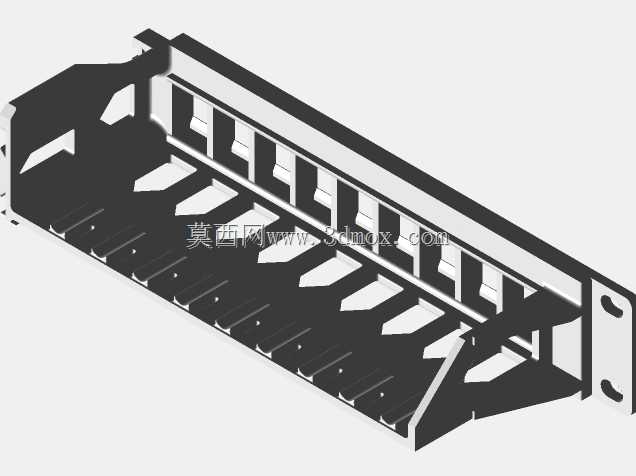

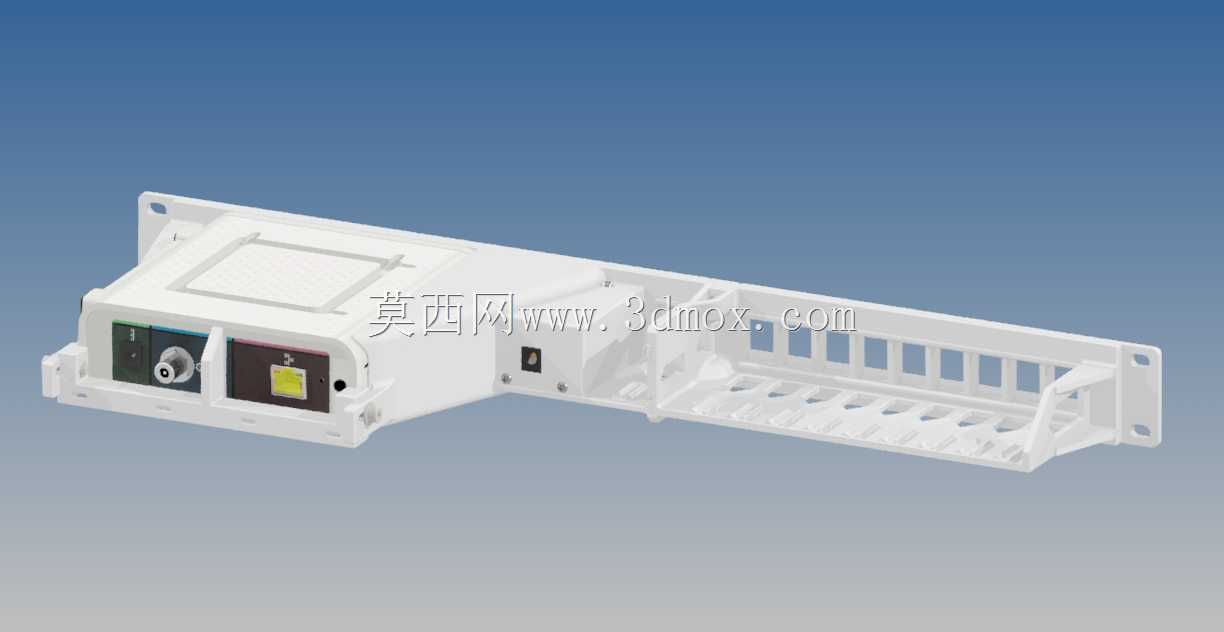

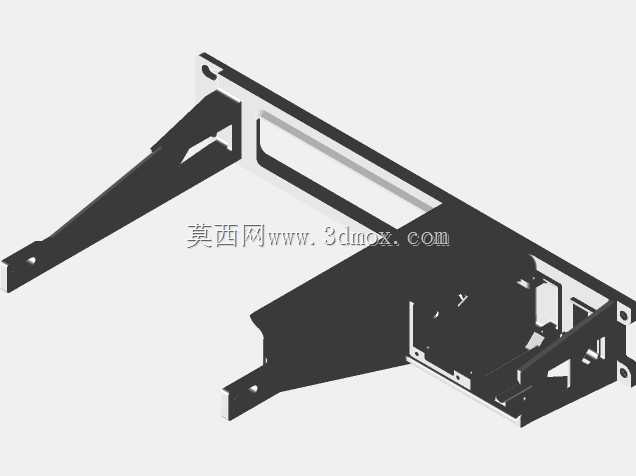

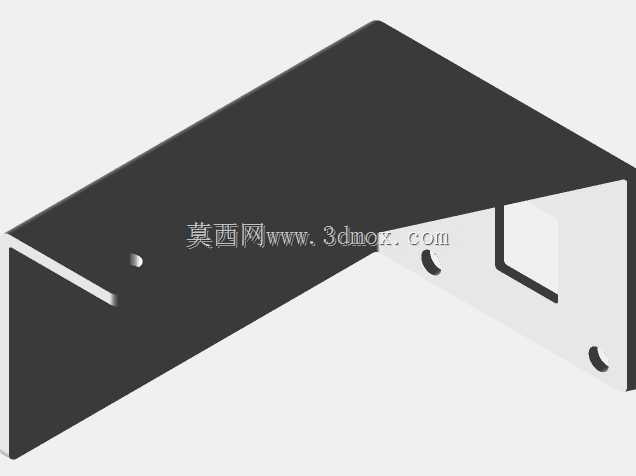

该安装组件适配标准19英寸机柜安装场景，主要解决Arris SB6190冲浪板电缆调制解调器的机柜内固定、散热及配套端口扩展需求，同时可兼容同尺寸网络交换机的机柜部署，适配小型打印设备等对安装深度有严格限制的机柜环境，安装深度边界控制在220mm×220mm以内，避免超出机柜可用纵深影响前后理线与设备开合。组件整体采用分体式结构设计，将机架主体拆分为两个功能半区，其中一半集成调制解调器专属支架、集成风扇单元、稳压电源模块与单组keystone挂载位，另一半预留多组keystone挂载空间，可根据实际布线需求选择不同挂载配置：版本一在调制解调器侧集成1个keystone挂载，另一侧预留9个keystone挂载位；版本二取消调制解调器侧挂载，另一侧扩展至10个梯形底座挂载位，满足不同端口扩展需求。散热单元采用带稳压电源的集成风扇，风扇额定运行噪音控制在30dba左右，适配办公区、弱电间等对噪音有一定要求的部署场景，风扇额定工作电压区间为4.5-13.8VDC，考虑到多数壁装电源适配器空载输出电压可达16V以上，设计中额外增加小型开关调节器从Pollu电源连接器取电，避免过压损坏风扇，电源连接采用5.5mm×2.1mm规格插头，匹配SB6190调制解调器的供电接口尺寸，若使用标准墙插电源，可搭配非连接版本的电源板组件使用。结构装配方面，黄铜压嵌件需匹配精确尺寸的开孔，采用3/16钻头可加工出适配的安装孔径，保证插件安装到位无松动，装配过程无需对嵌件加热，m3.5螺钉涂抹少量润滑剂即可避免锁附时卡滞在镶块上。设计预留了可自定义的参数化特征，使用者可通过调整右侧配线架轮廓、keystone数量参数，快速适配其他兼容尺寸的设备安装需求，无需重新搭建整体机架结构。风扇后方预留蓝色LED安装位，点亮后可从后部照亮风扇区域，兼顾运行状态指示与机柜内局部照明效果，组件整体采用白色外观处理，匹配主流网络设备的视觉风格，安装耳处预留标准机柜固定孔位，可直接固定在19英寸机柜的立柱方孔上，无需额外转换配件。
