低成本多层工业储能电池承载支架

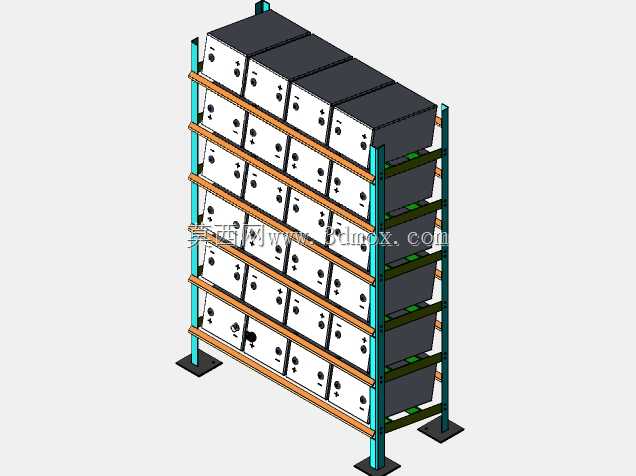

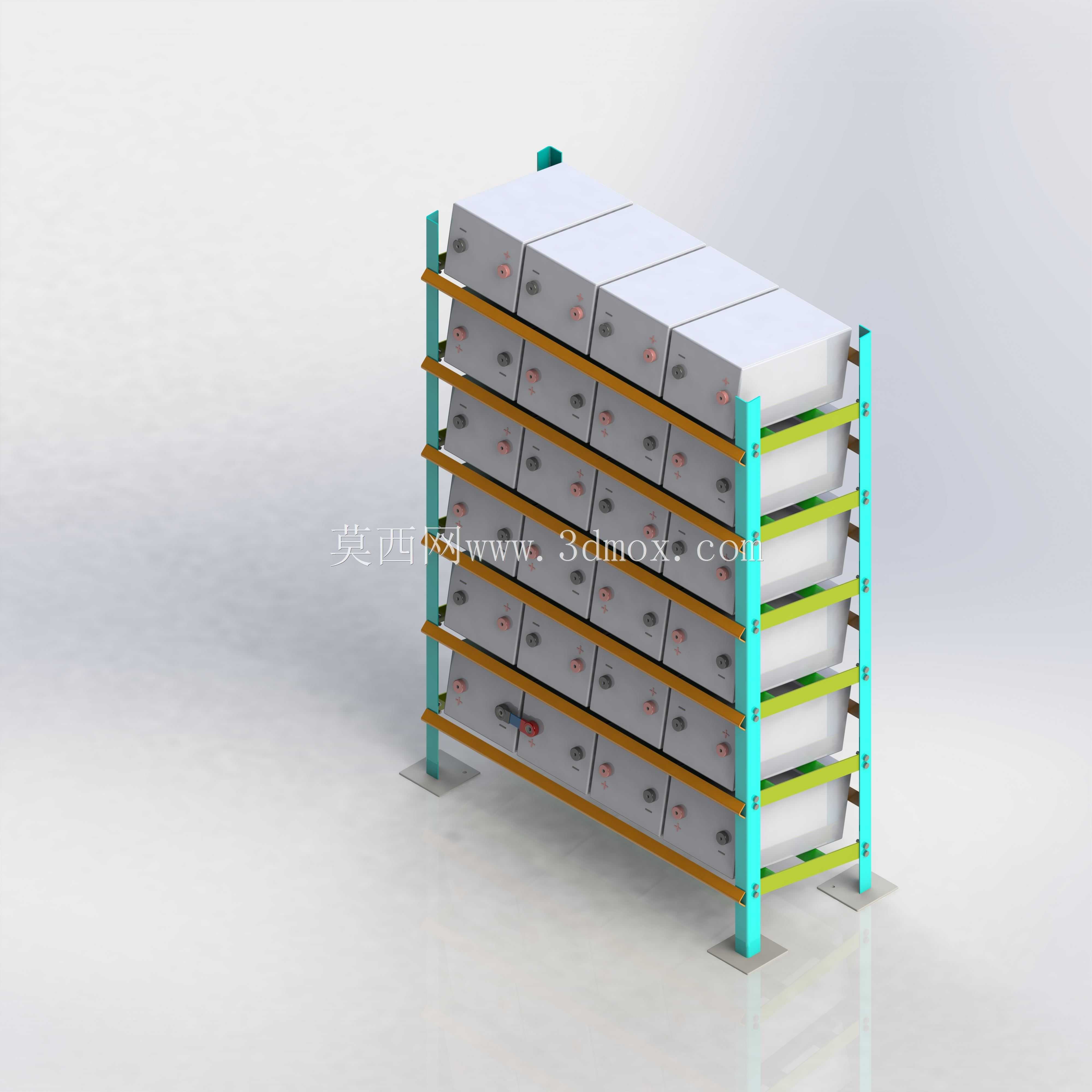

在分布式储能电站、后备电源机房、工业备电系统的现场部署中，电池组的承载排布一直是影响空间利用率与运维效率的核心环节，这款多层电池承载支架正是针对这类场景的成本控制需求开发的结构方案。不同于常规厚重的焊接式电池架，这款支架在设计初期就把降本作为核心约束条件，全程围绕材料利用率、结构冗余度做平衡优化，最终通过应力仿真验证，整体结构强度完全满足多层铅酸或磷酸铁锂电池组的长期承重需求，不会出现长期载荷下的形变、垮塌风险。从结构布局来看，支架采用立式多层排布逻辑，单侧设置五组承载层，每层可横向放置四块标准工业储能电池，整架满载可容纳20块同规格电池，垂直方向的层间距经过精准核算，既预留了电池接线端子的操作空间，方便运维人员完成串并联接线、电压检测等日常操作，也尽可能压缩了无效垂直空间，提升单位占地面积的电池容纳量。支架的主支撑立柱采用冷弯型钢材质，表面做喷塑防锈处理，底部配置方形安装地脚，可通过膨胀螺栓直接固定在水泥地面上，安装时不需要复杂的现场焊接作业，所有构件均通过螺栓拼接，现场组装效率高，后期如果需要调整层数或者迁移位置，也可以快速拆解重组。层板部分采用折边钣金结构，边缘设置向上的限位挡边，能够避免电池在安装或者运维过程中出现滑移脱落，层板与立柱的连接位置设置了加强筋结构，将单点承重的载荷均匀分散到整根立柱上，避免局部应力集中导致的结构失效。在安装边界上，这款支架的整体占地宽度适配标准机房的通道预留要求，安装完成后架体与墙面预留不小于100mm的散热间隙，既保证电池充放电过程中的热量自然流通，也不会过度占用机房的通行空间。不同于定制化的重型电池架，这款支架的所有构件均采用通用型材加工，不需要开特殊模具，加工环节的材料损耗率控制在极低水平，同时结构上剔除了所有非必要的装饰性构件，每一处结构都承担对应的承重或限位功能，在保证结构安全的前提下把材料用量压到了合理区间，非常适合对成本敏感的中小型储能项目、机房后备电源改造项目使用。架体的侧向还预留了线缆固定位，可以顺着立柱排布电池组的动力线与通讯采样线，让现场布线更加规整，避免线缆杂乱堆积带来的安全隐患。
