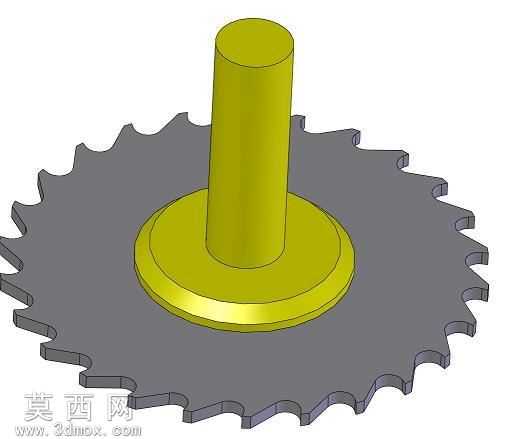

带安装轴的分切铣削锯片结构三维设计

本模型为分切铣削用锯片组件，采用三维参数化建模方式完成整体结构设计，建模过程中先对锯片主体的齿形轮廓进行精准草绘，通过圆周阵列命令完成全部锯齿的均匀排布，保证每个齿的切削角度、齿距参数完全一致，满足分切作业的切削精度要求。模型的轴部结构采用阶梯式设计，底部设置圆形定位法兰盘，与锯片中心安装孔完全贴合，实现轴向定位，上方的圆柱轴段用于与驱动设备的装夹结构配合，保证传动过程中的同轴度，避免高速转动时出现偏摆问题。材质设计上，锯片主体赋予硬质合金材质外观，呈现哑光深灰金属质感，模拟真实切削刀具的耐磨材质特性，轴部与法兰盘赋予亮面金属材质，带有均匀的金属反光效果，区分不同部件的材质属性，同时通过渲染参数调整，还原金属部件的边缘高光与表面细微纹理，让模型视觉效果更贴近真实工业零件。结构设计层面，重点考量了锯片与安装轴的装配关系，法兰盘与锯片的接触面设置为完全贴合的平面，保证装配后无间隙，轴段的直径与长度参数参考通用铣削设备的装夹标准设计，具备实际生产参考价值。设计思路围绕分切作业的实际使用需求展开，锯齿的齿形采用适合金属分切的尖齿轮廓，齿根位置做微小圆角过渡，避免应力集中导致锯片使用过程中出现崩齿问题，整体结构简洁规整，无多余冗余特征，既保证了零件的结构强度，也兼顾了加工制造的可行性，模型的各部分特征均可直接导出用于工程图绘制，为后续的零件加工、装配调试提供精准的三维参考依据。
