杆端球窝连接接头三维结构设计

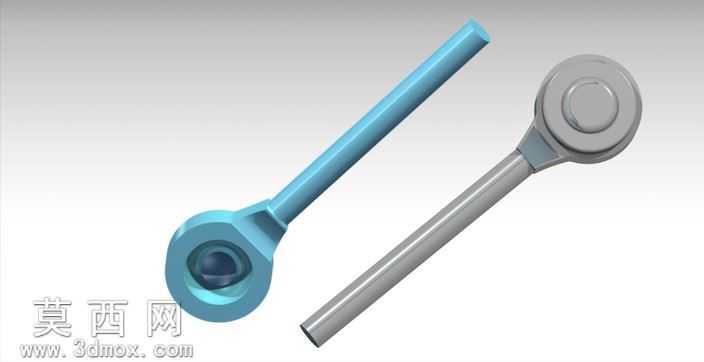

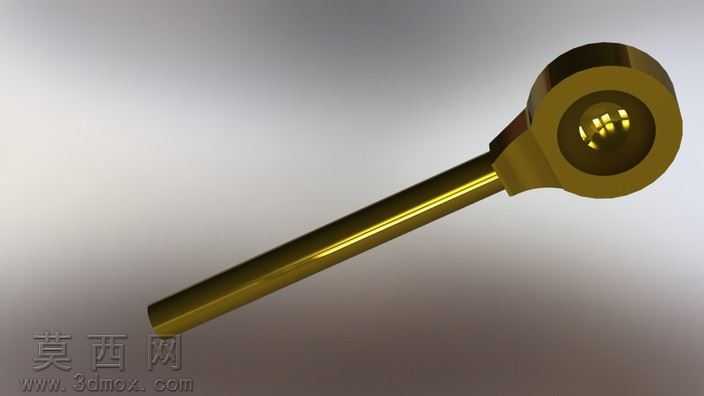

本作品为杆端球窝连接接头的三维建模设计成果，建模阶段采用主流三维机械设计软件完成全参数化特征构建，首先绘制球窝端的环形截面草图，通过旋转凸台特征生成带内球面容纳腔的环状基体，严格控制内球面的直径公差与同轴度参数，保证后续铰接配合的活动间隙符合通用机械配件的装配要求。随后绘制长杆部分的圆形截面草图，通过拉伸凸台特征生成等径直杆结构，在杆体与球窝环的衔接位置，采用圆角过渡特征进行应力优化处理，避免直角衔接带来的应力集中问题，提升零件长期受载下的结构可靠性。材质配置阶段，针对该零件的金属材质属性，为模型赋予了青蓝色金属质感材质，调整材质的反射率、粗糙度参数，模拟经过表面氧化处理的金属零件外观效果，同时为内球面配合面单独设置更高的光洁度材质参数，区分配合面与非配合面的表面质感差异。渲染阶段采用工作室环境光布局，添加柔和的顶光与侧光光源，在深灰色哑光背景上投射出自然的软阴影，清晰展现零件的整体轮廓与结构细节，通过多角度渲染视图完整呈现球窝内孔结构、杆体平直度、衔接过渡区域的造型特征。设计过程中充分考虑该零件的实际使用场景，作为铰接传动类连接件，球窝端可配合球头零件实现一定角度范围内的万向摆动，长杆端可用于与其他杆件、机构进行固定连接，整体结构简洁紧凑，无冗余设计特征，所有尺寸参数均参照通用五金配件的行业标准进行设定，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，能够满足机械传动、连接机构的设计参考与使用需求。
