可移动带齿槽卷材物料存放转运架

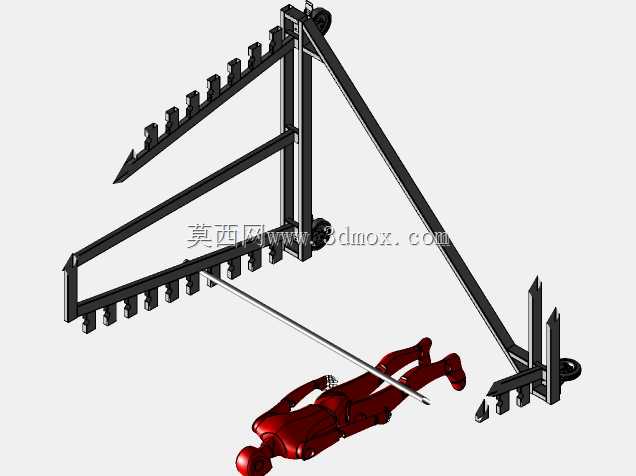

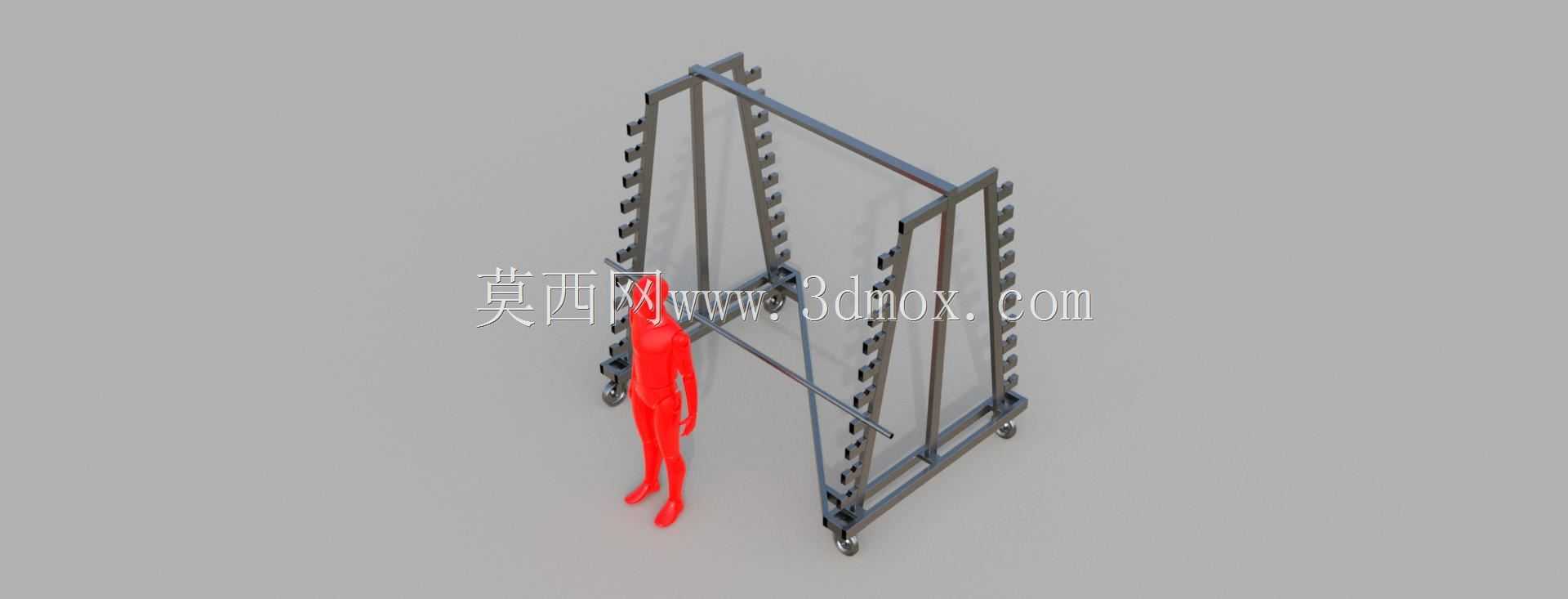

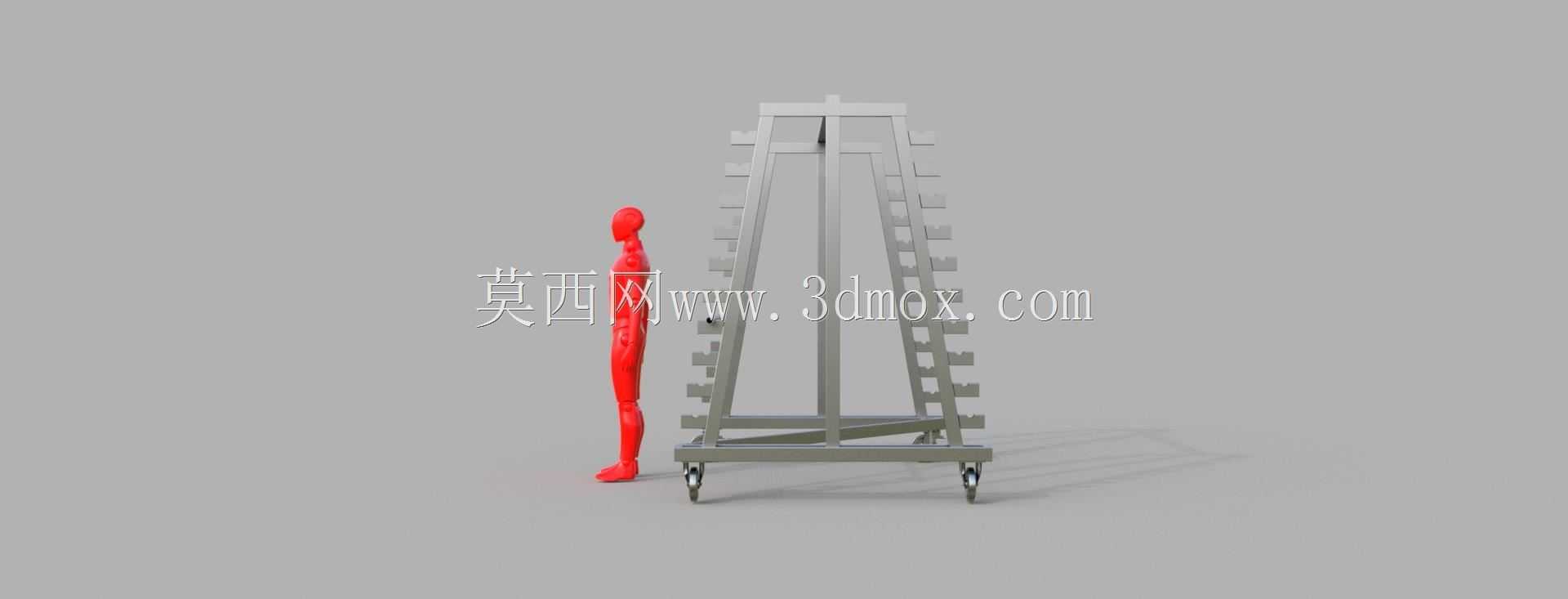

在印刷、卷材加工、纺织面料生产这类涉及卷状原材周转的车间场景里，卷料的存放与短距离转运一直是容易被忽略的工位痛点——传统平面堆垛容易造成卷材端面磕碰、层间挤压变形，普通层板货架又无法适配不同幅宽卷料的轴端支撑需求，转运时还需要额外借助叉车或手动液压车，工位间短驳效率极低。这款带齿槽结构的移动存放架，正是针对这类场景做的定向结构设计。从功能实现逻辑来看，架体两侧的立式齿槽立柱是核心承载结构，每道齿槽的槽宽、槽深都做了统一公差控制，能够直接承托卷料的芯轴两端，不需要额外加装托盘或支撑工装，卷料上架后自然卡入齿槽，不会沿架体长度方向发生窜动，相邻槽位的间距经过排布，既避免了卷料外圆面互相摩擦刮伤，也最大化利用了架体的垂直空间。架体底部配置的四个脚轮采用两个定向轮加两个万向带刹轮的组合配置，在平整的环氧地坪车间地面上，单人即可推动整架满载的卷料完成工位间转运，停靠在指定工位时踩下刹车即可固定架体位置，不需要额外做地面锚固，适配柔性生产场景下的工位布局调整需求。设计过程中首先确定了架体的核心尺寸边界：整体宽度适配常规车间1.2米的通道通行要求，架体高度控制在成人站立操作的舒适取放高度范围内，不需要借助登高梯即可完成最上层卷料的取放，齿槽的排布间距覆盖了从窄幅标签卷到宽幅薄膜卷的常用幅宽范围，单根立柱的齿槽数量经过承重校核，满载时架体整体的重心落在脚轮支撑边界内，推动过程中不会发生侧翻风险。架体的主框架采用矩形钢管焊接成型，焊接位置做了焊后打磨去应力处理，避免长期承重后出现焊接变形，两侧立柱的齿槽采用激光切割成型，槽口边缘做了倒角处理，防止取放卷料芯轴时刮伤芯轴表面或者划伤操作人员手套。架体中部设置的横向连接杆，一方面用于增强整体框架的结构刚性，避免两侧立柱受载后向外张开变形，另一方面也可以作为临时的扶手使用，推动架体时操作人员可以握持该横杆控制行进方向。不同于固定式仓储货架，这款存放架同时兼顾了静态存储和动态转运的双重需求，在生产工位旁可以作为临时在制品存放架，承接上道工序产出的卷料，需要转运到下道工序时直接推动架体即可，不需要反复吊装搬运卷料，减少了卷料在多次转运过程中产生的表面损伤风险，也降低了操作人员的搬运动作强度。架体的齿槽结构还支持根据卷料芯轴的直径做快速适配，不同规格的芯轴只要轴端直径小于槽宽，都可以稳定架设在槽位上，不需要针对不同卷径定制专属的支撑座，通用性更强。
