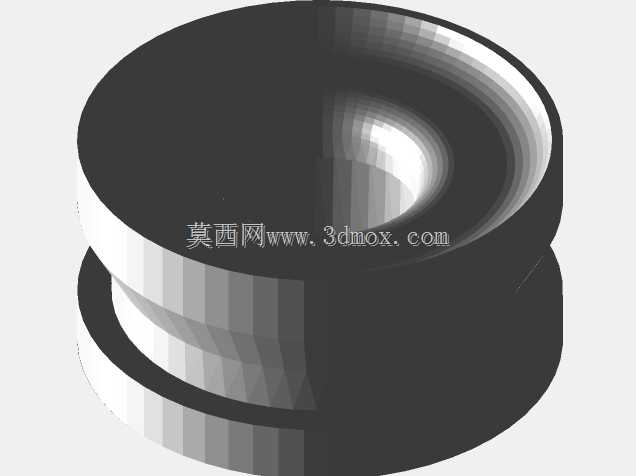

马卡洛夫9X18弹药筒改进结构设计

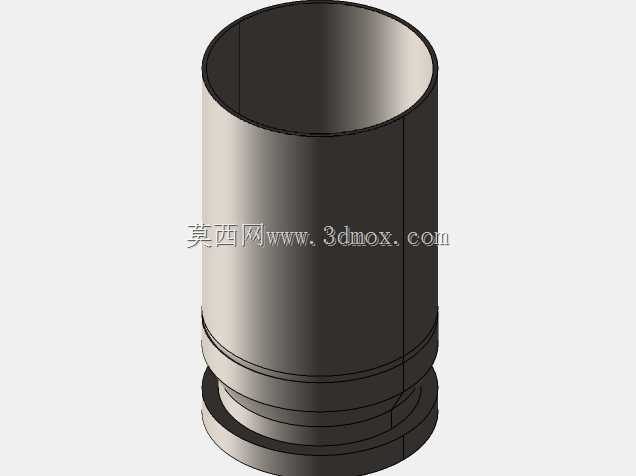

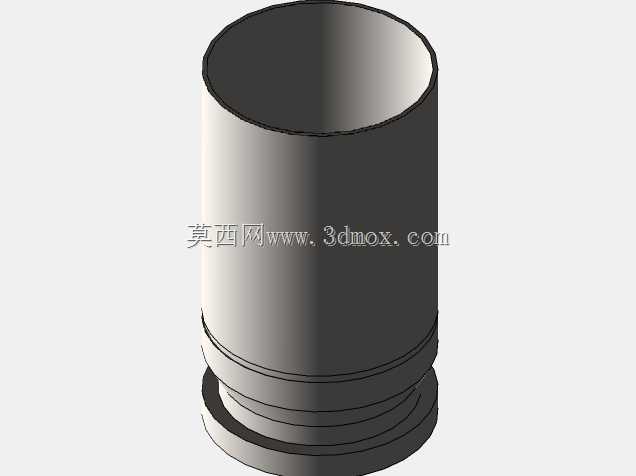

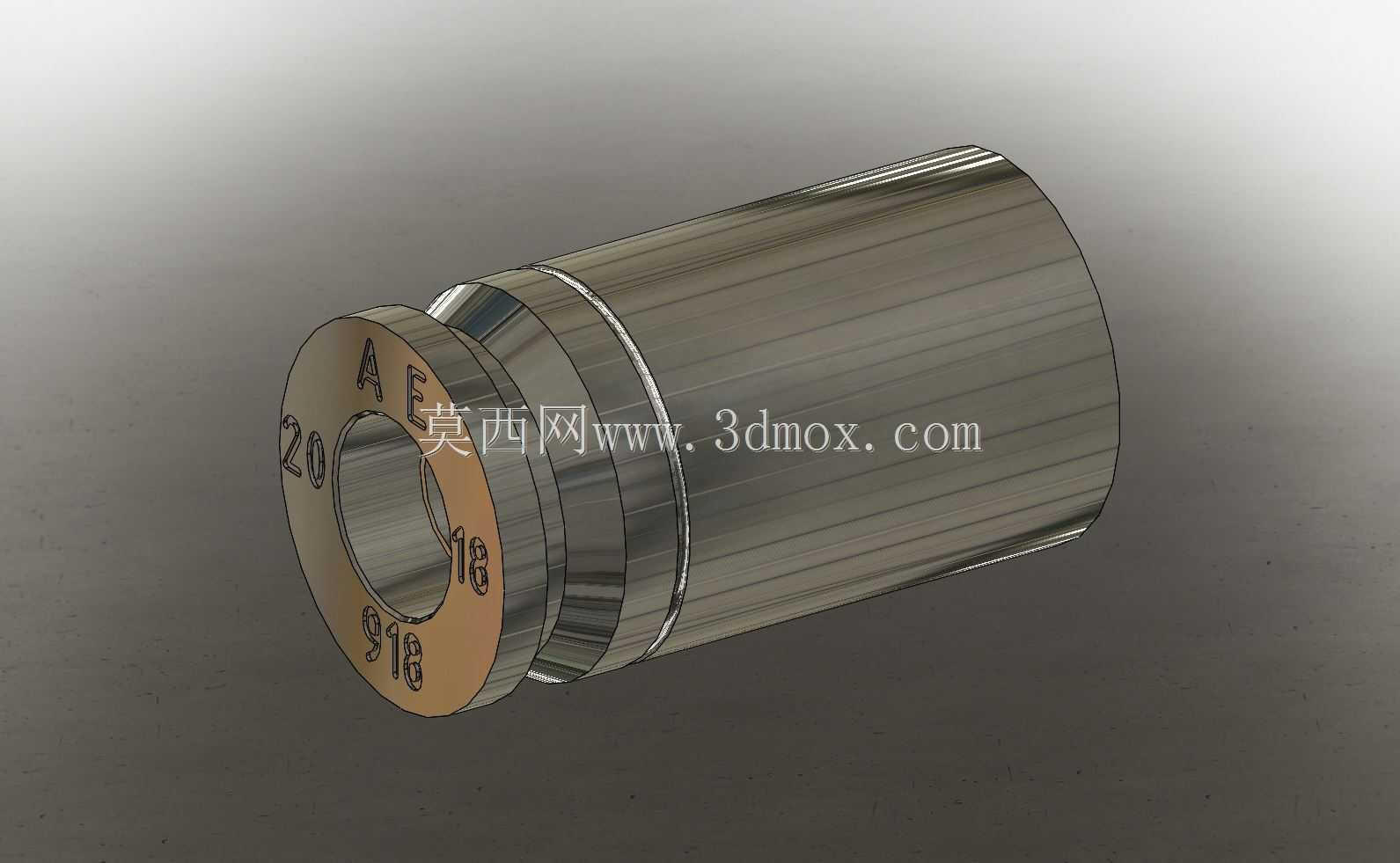

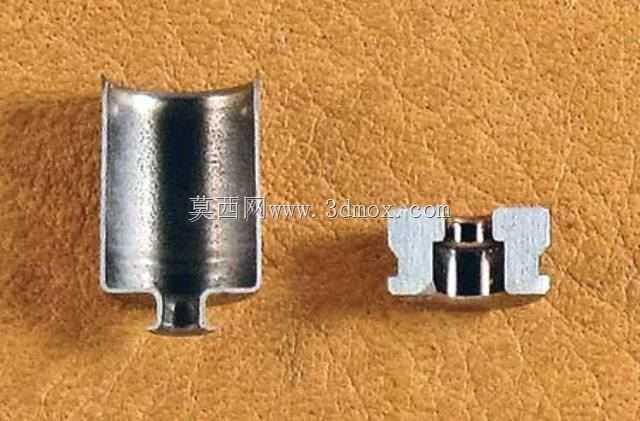

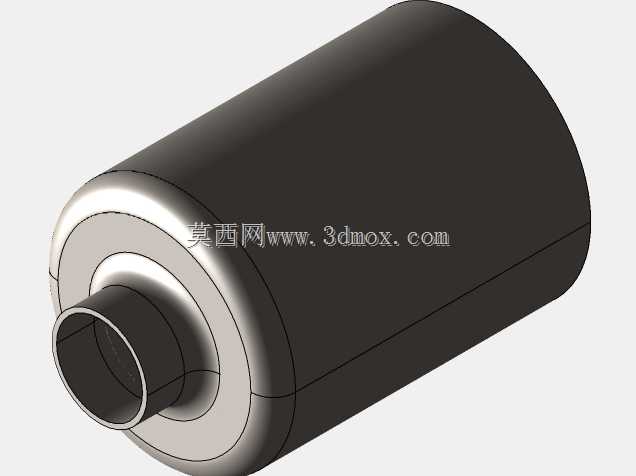

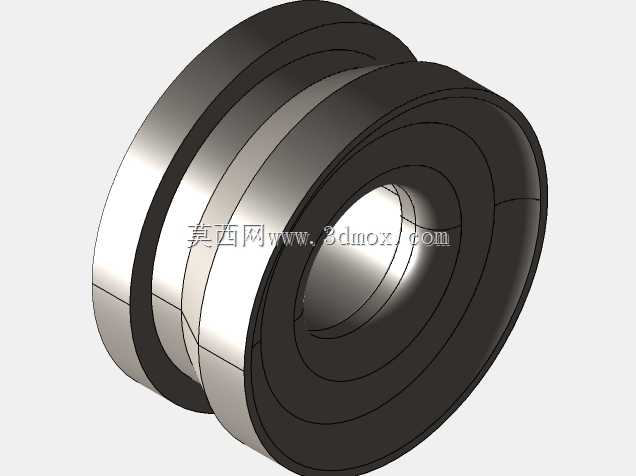

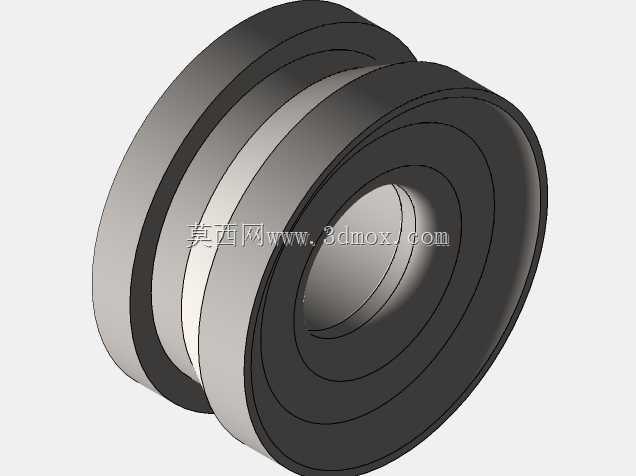

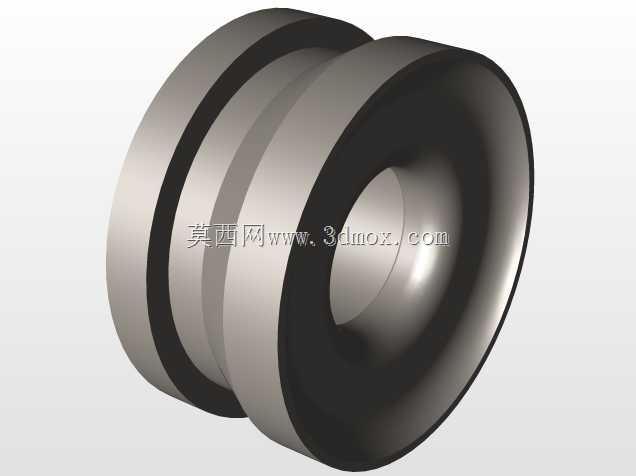

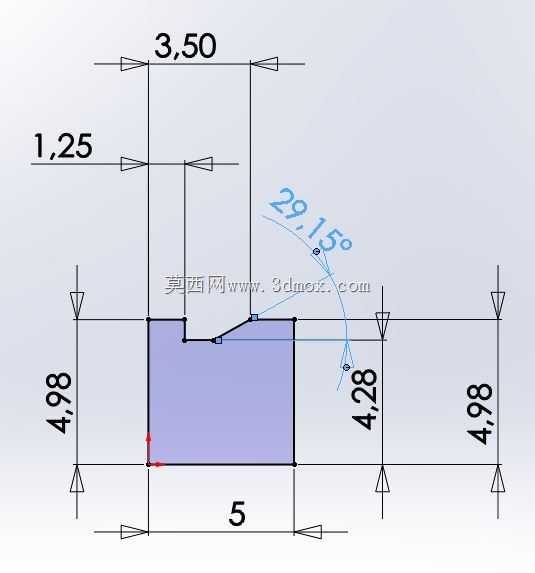

这款弹药筒结构的设计参考了经典NAS3型弹药箱的配套弹药结构逻辑，在原有制式结构基础上做了适配性的材料与结构优化，核心面向民用射击运动器材配套、战术装备教具开发、影视道具仿真制作等场景使用。从实际使用需求出发，设计时首先考虑了不同场景下的承压适配性，原有黄铜材质弹药筒成本较高，在非实弹发射的教具、道具场景中存在材料冗余，因此本次设计将可选材料拓展为不锈钢、铝合金、普通碳素钢三类，分别对应不同使用场景的强度、重量、成本需求：不锈钢版本适配需要反复拆装、长期暴露在户外环境的战术演练教具，抗锈蚀能力强，结构强度足以承受日常操作中的磕碰、挤压；铝合金版本适配影视道具、陈列展示场景，重量轻、加工表面处理效果好，能还原金属质感的同时降低整体道具重量，减少演职人员长时间持握的负担；普通碳素钢版本适配一次性使用的射击运动耗材配套，加工成本低，冲压成型效率高，满足批量使用的成本控制需求。结构上保留了原弹药筒的核心外形尺寸边界，筒体直径、底部定位台阶尺寸、口部收口尺寸完全匹配原有9X18规格弹药的适配接口，不需要对配套的装弹具、发射适配结构做任何修改即可直接替换使用，底部的刻印标识区域做了平面度优化，确保压印标识的清晰度，同时底部的定位凹台尺寸公差控制在0.02mm以内，保证在自动供弹结构中输送时不会出现卡滞问题。筒体部分的壁厚做了梯度设计，靠近底部的承压段壁厚略大于口部段，在保证发射承压强度的前提下尽可能降低整体重量，筒体外圆的直纹结构一方面增加了手动装填时的摩擦力，方便操作人员快速取弹装填，另一方面也能在供弹路径中增加与导槽的接触摩擦力，避免输送过程中出现打滑错位。设计过程中重点校核了不同材料下的承压变形量，确保在额定压力下筒体的径向变形量不超过0.01mm，不会出现贴膛导致的退壳困难问题，同时底部与筒体的连接结构采用了圆角过渡，避免应力集中导致的底部断裂问题，口部的收口角度经过反复调整，既保证了与弹头的结合抱紧力，又能在发射时让弹头顺利脱离，不会出现留弹的故障。针对教具场景的使用需求，还预留了底部配重填充腔，可以根据需要填入不同重量的配重物，模拟实弹的真实重量，让战术演练、枪械操作训练的手感更贴近真实使用状态，填充腔采用螺纹密封结构，不需要焊接即可完成装配，方便后期调整配重。
