9×18马卡洛夫手枪配套黄铜弹药筒结构

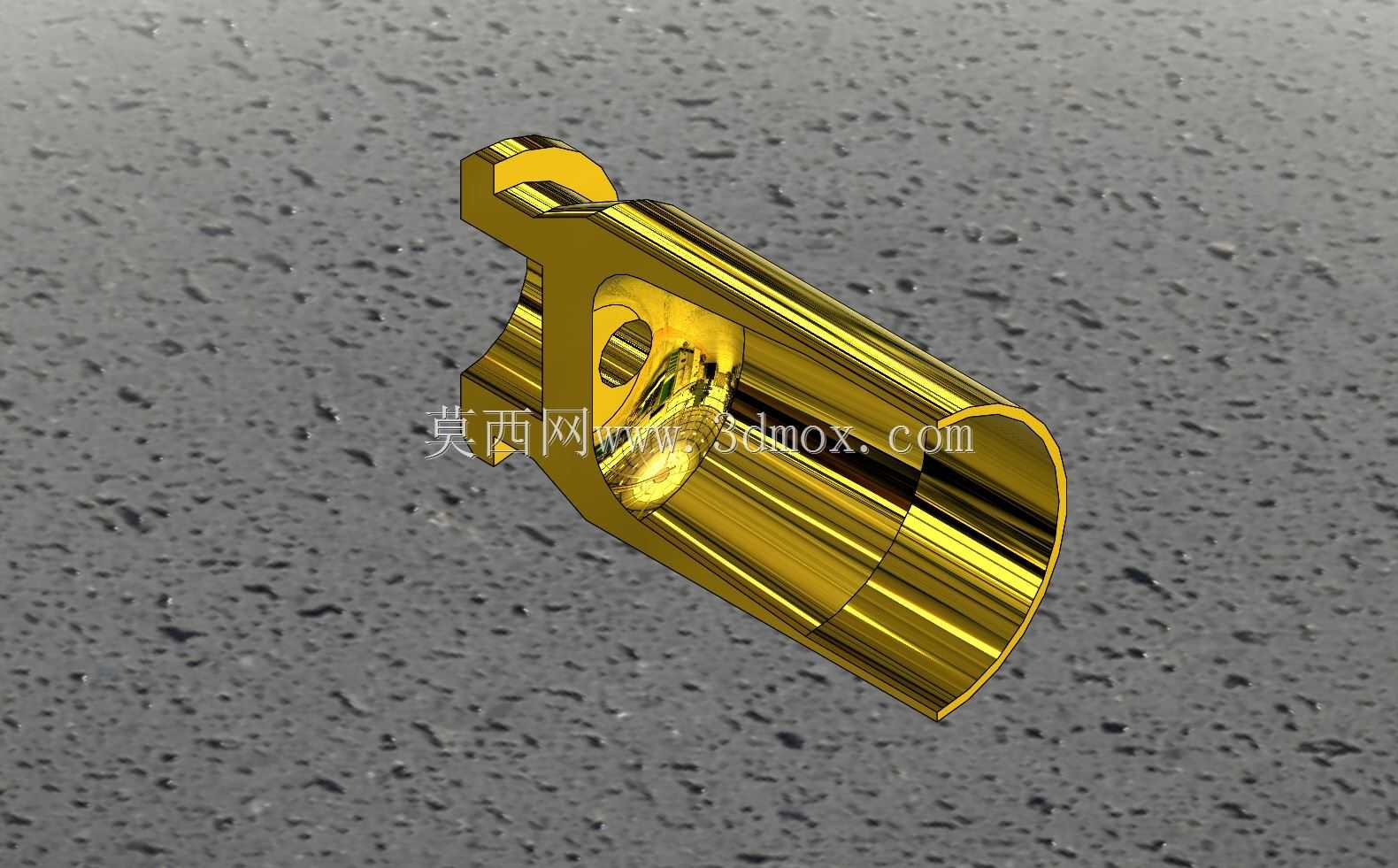

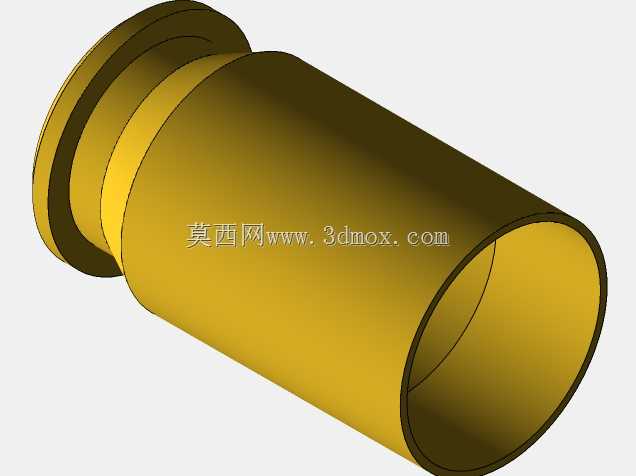

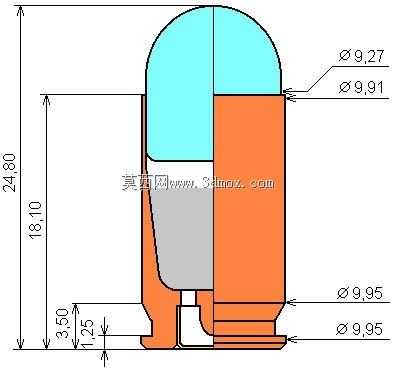

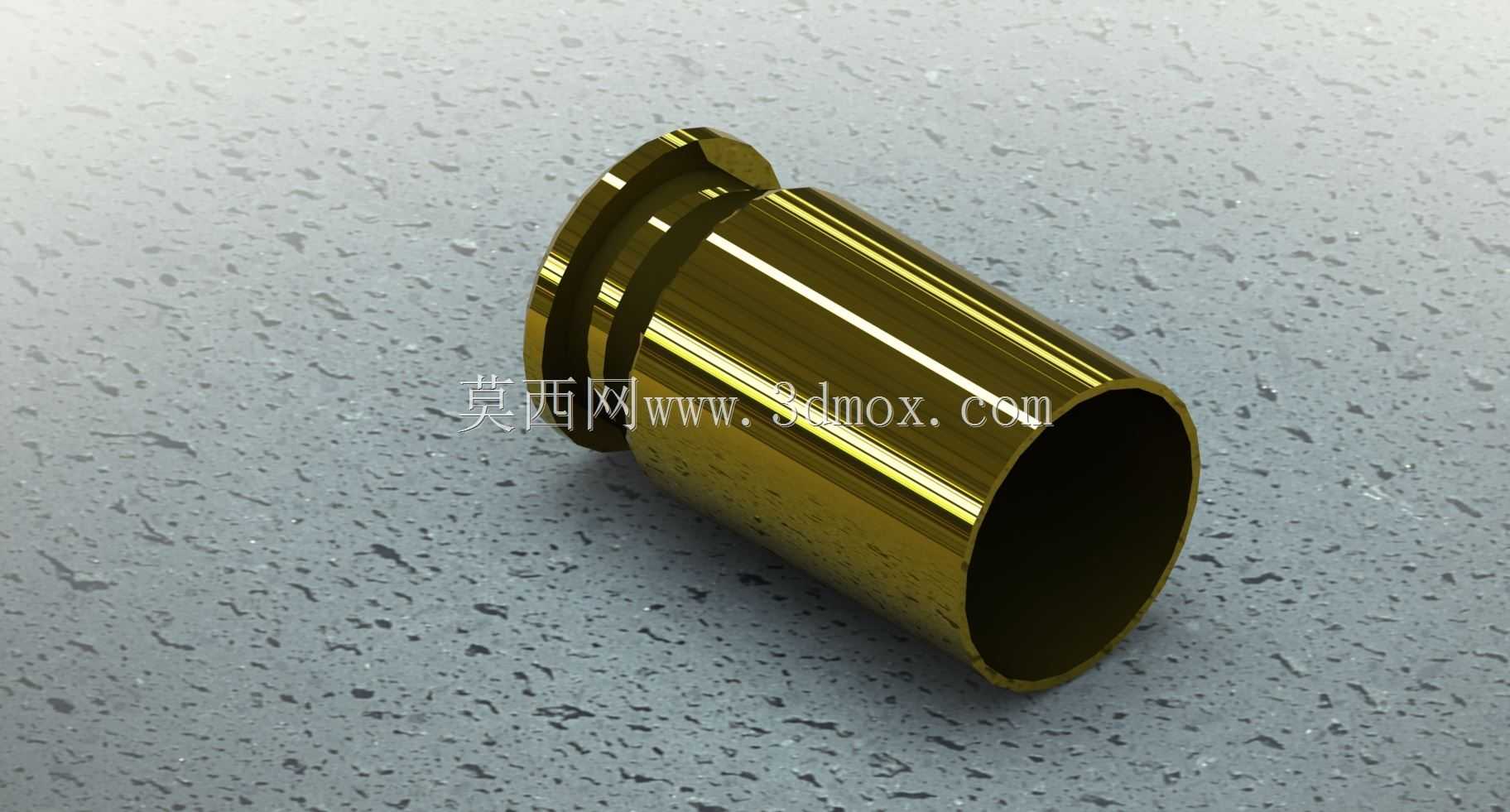

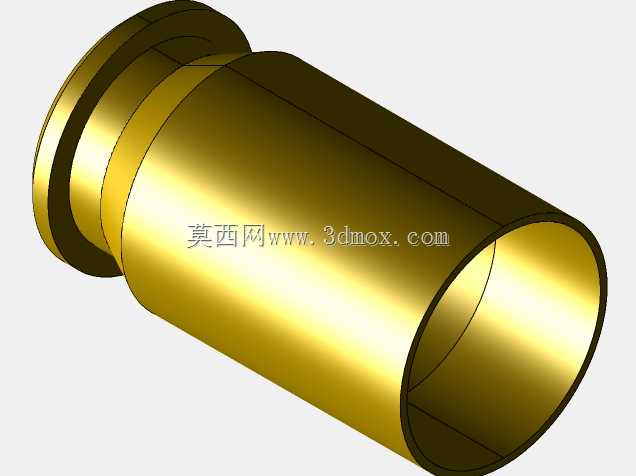

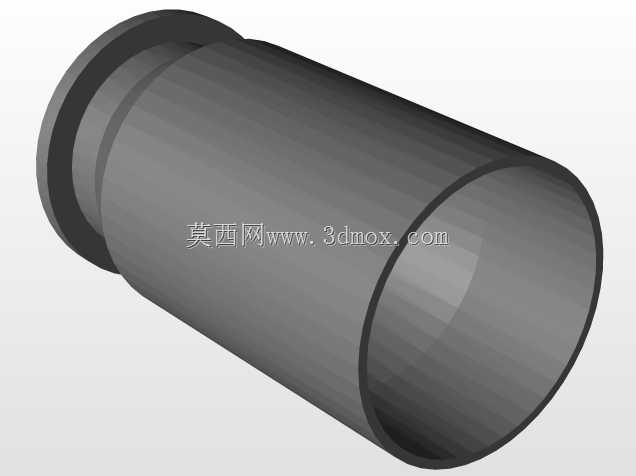

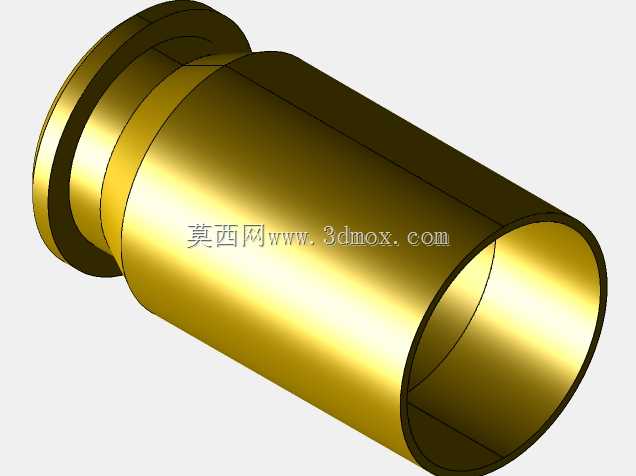

在轻武器配套零部件的设计与验证环节，弹药承载部件的结构合理性直接影响供弹可靠性与击发稳定性，这类薄壁筒状构件的三维建模，需要兼顾实际测绘尺寸的还原度与不同工况下的结构强度冗余。本次还原的9×18规格弹药筒结构，参考了Boxer与Berdan两类底火适配的囊腔参数化设计逻辑，建模前期通过多组实物测绘数据交叉校验，确保筒身锥度、口部收口尺寸、底缘卡槽的公差范围与实际量产构件保持一致，避免后续做供弹模拟时出现卡滞、抱弹不严的问题。从实际应用场景来看，这类弹药筒除了作为实弹装配的核心承载构件，也可作为训练教具、战术装具适配测试的标准样件使用，在影视道具制作、射击运动配套耗材开发领域也有对应的结构参考需求。设计过程中优先考虑了材料替换的适配性，基准模型采用黄铜材质的力学参数做壁厚校核，筒身壁厚的取值兼顾了发射时的承压能力与抽壳过程中的形变余量，同时预留了普通碳素钢、铝合金等替代材料的参数调整空间，当采用S235、S355这类常见碳钢做替代加工时，仅需微调壁厚参数即可满足同等承压要求，无需重新调整整体外形尺寸与安装边界。筒身底部的装配结构做了通用化设计，可适配不锈钢材质的药筒主体与钢制、铜制、铝制的底部嵌入件，这类分体式设计参考了NAS3弹药的结构思路，能够实现药筒主体的重复使用，降低训练场景下的耗材成本。建模时对筒身内外壁的同轴度、底缘的厚度公差、口部的倒角参数都做了明确的尺寸约束，所有过渡圆角的取值都参考了实际加工的工艺要求，避免出现直角应力集中导致的发射时筒身开裂问题，同时筒身外表面的粗糙度参数也做了对应设置，确保抽壳过程中与弹膛的摩擦系数处于合理区间，不会出现粘壳、抽壳阻力过大的故障。在做装配边界校验时，严格匹配9×18马卡洛夫手枪的弹膛尺寸、弹匣抱弹口的卡位尺寸，确保模型装入对应装配体时，进弹路线无干涉，底火撞击位置的同轴度误差控制在合理范围内，能够直接用于后续的供弹机构动作仿真、击发过程的有限元分析等工程验证环节，无需二次调整核心尺寸参数。
