可膨胀包装用储气罐堆叠货架结构

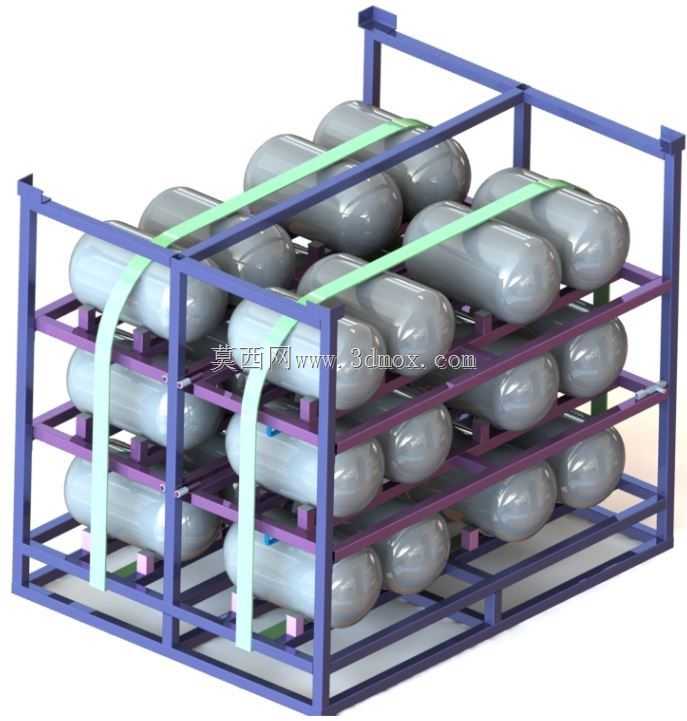

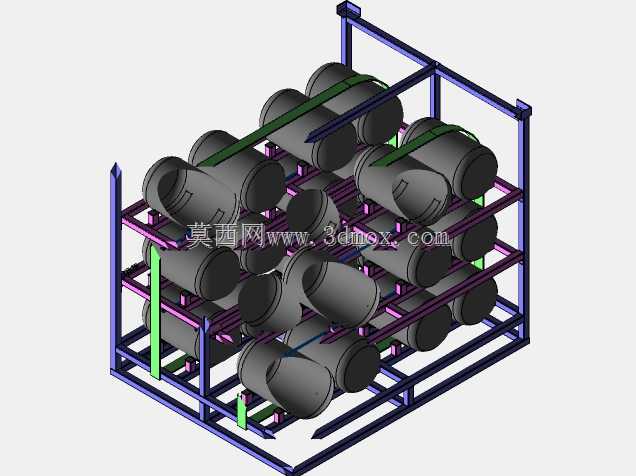

这套结构针对圆柱形储气罐类工件的周转仓储需求设计，主要应用于生产车间工序间转运、成品仓储存放以及长途运输前的集装打包场景，解决了圆柱形承压罐体无规整支撑面、堆叠易滚落、常规货架无法适配异形曲面工件的痛点。整体采用框架式分层承载结构，外围主框架采用矩形型材焊接成型，形成稳定的矩形外边界，可直接适配标准托盘的叉取尺寸，兼容手动液压叉车、电动叉车以及自动化立体库的堆垛设备存取需求，无需额外定制转接载具。每层承载层设置与罐体弧度匹配的定位支撑件，支撑件表面做防滑处理，每排罐体放置位设置侧向限位挡边，避免罐体在水平方向发生窜动，层间预留均匀间隙，既保证罐体表面不会因挤压产生形变或涂层磨损，也能让通风气流顺利通过，避免罐体在长期存放过程中出现局部凝露锈蚀的问题。框架顶部设置柔性捆绑带固定点位，每层罐体摆放完成后，可通过高强度柔性绑带沿罐体径向做整层捆扎，绑带走向避开罐体两端的接口、阀门等脆弱部件，绑带张紧力可根据罐体重量调整，既保证运输过程中罐体不会因颠簸移位，也不会因绑带压力过大造成罐体局部变形。设计过程中优先考虑了载具的复用性，框架整体做模块化拆分，主框架、层间支撑、绑带固定座均可单独拆卸更换，当需要适配不同直径、不同长度的储气罐存放时，仅需更换层间的定位支撑件，调整绑带固定座的安装位置即可，无需重新制作整套载具，大幅降低多规格产品的仓储载具投入成本。整体结构的外轮廓尺寸严格匹配标准集装箱的内部装载边界，整架装满罐体后可直接推入标准干货集装箱，无需额外做填充加固，空间利用率较传统零散堆放提升40%以上。框架底部设置堆叠定位凸台，空载或者满载状态下均可实现多架堆叠存放，堆叠时上层框架的凸台嵌入下层框架的定位凹槽内，堆叠层数可根据地面承载能力调整，最高可满足四层满载堆叠的强度要求，大幅提升仓储空间的垂直利用率。每层支撑结构的承载能力经过受力校核，单点位支撑载荷可满足单罐满重状态下的长期承载需求，主框架的型材选型经过抗弯、抗扭验算，在叉车叉取偏载、运输急刹等极端工况下，框架形变量控制在允许范围内，不会出现焊缝开裂、框架变形导致罐体滑落的风险。
