重型工件出口包装用堆叠式钢制料架

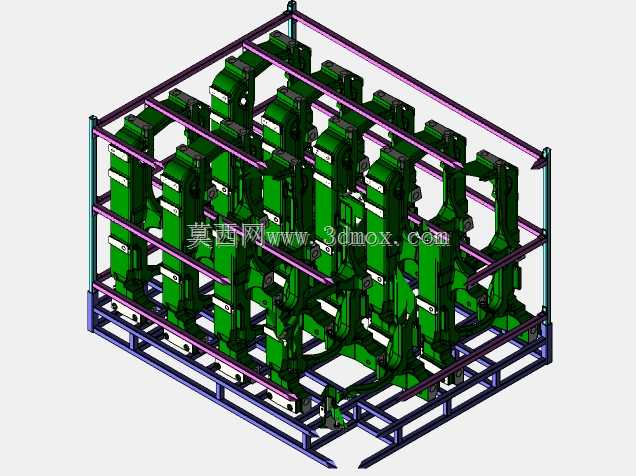

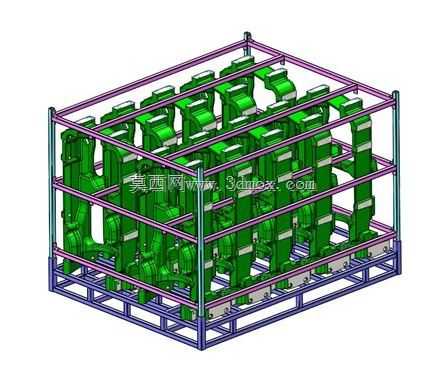

这款钢制料架主要面向出口零部件的周转、仓储与长途运输场景，适配汽车零部件、重型机加工件这类单重较大、外形规整度不高的工件承载需求，解决传统木箱包装成本高、重复利用率低、堆码易变形的痛点。在实际车间应用中，这类料架可直接对接生产线末端，工件下线后直接定位摆放到架体上，无需二次转运换包装，配合叉车可实现整架转运、立体仓库存放，集装箱装箱时可直接堆叠，最大化利用集装箱内部的垂直空间，降低出口物流的单位成本。设计上采用重件轻结构的思路，主体框架采用矩形钢管焊接成型，竖向立柱搭配多层横向支撑梁，在保证整体承载强度的前提下尽可能削减冗余材料重量，架体底部设置标准叉车进叉位，同时预留堆叠定位结构，多层堆叠时上层料架的底部可卡入下层料架的顶部限位位，避免运输过程中出现滑移、倾翻风险。架体每层的承载位根据对应工件的外形做了仿形定位设计，图中可见的绿色定位块直接与工件的支撑点位贴合，避免工件在架体内窜动磕碰，同时保证工件摆放姿态统一，方便清点数量与自动化上下料抓取。安装边界方面，架体的外部尺寸严格匹配标准集装箱的内部宽度与高度，单架满载后总重量控制在叉车额定承载范围内，立柱的截面尺寸、横向梁的排布间距经过受力校核，满载状态下三层堆叠时底层架体的变形量控制在许用范围内，不会出现塑性变形。架体表面采用喷塑处理，适配海运出口的防盐雾要求，所有焊接点位做打磨去毛刺处理，避免划伤工件表面与操作人员，架体边角位置设置防撞护角，减少转运过程中的碰撞变形。这类料架可根据承载工件的外形更换定位块，适配同系列不同型号的工件承载，无需整体更换架体，降低长期使用的工装投入成本，在零部件出口企业、重型机加工车间的物料周转环节应用十分广泛。
