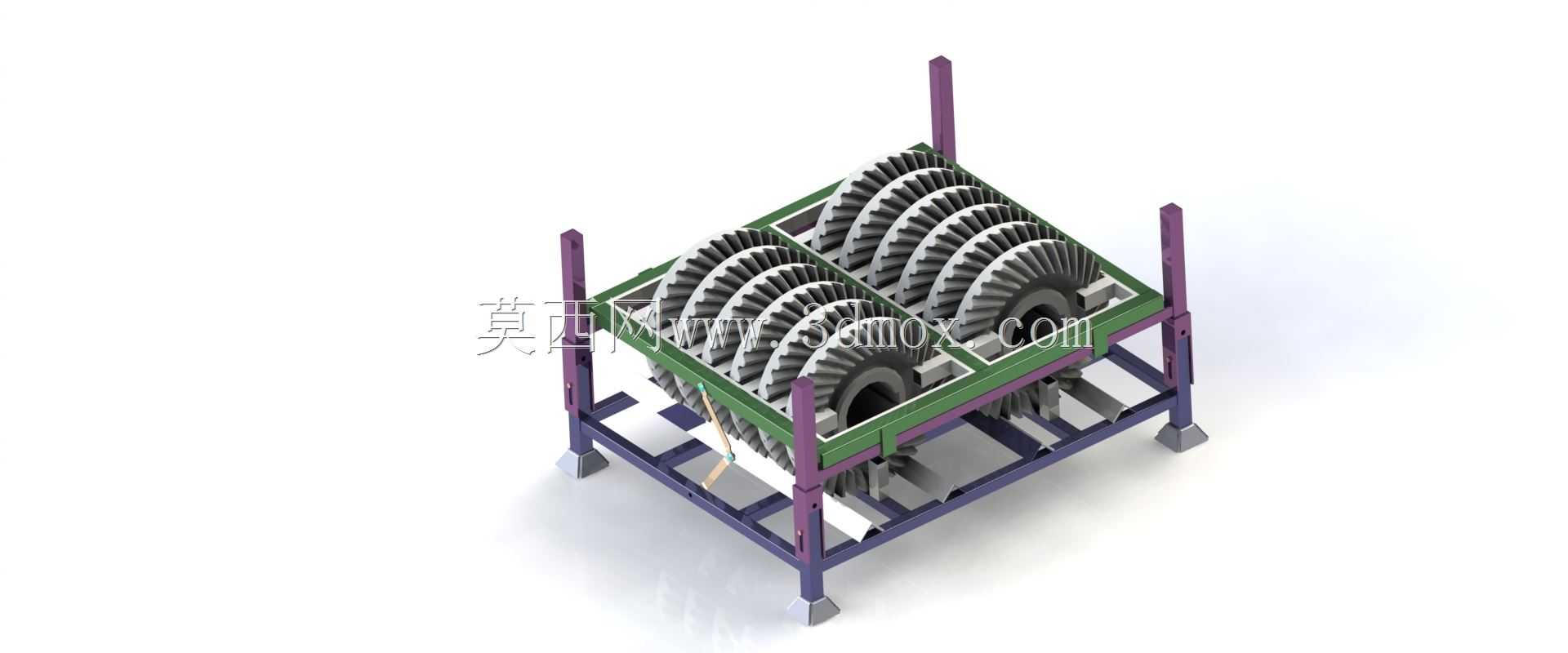

盆形齿轮飞轮可回收周转料架结构

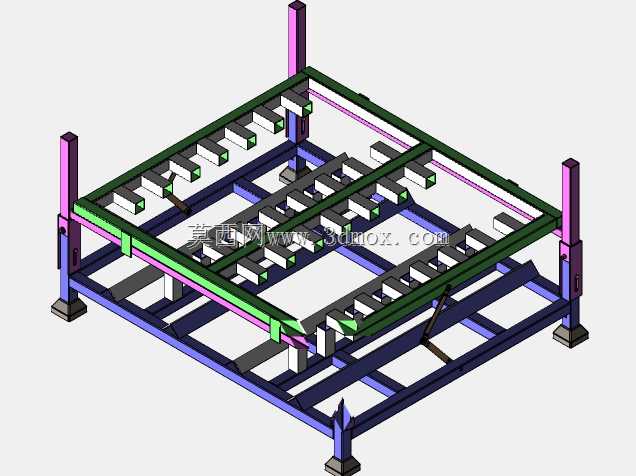

这套周转料架主要面向汽车传动部件生产环节的厂内物流与线边存储场景，针对盆形齿轮、飞轮这类盘状带齿零件的周转痛点设计，解决传统通用料架存放时齿面磕碰、零件叠放变形、转运过程窜动划伤的问题，适配热处理后、机加工成品以及总成装配前的零件中转需求，可直接对接生产线边的上料工位，也能适配厂区内叉车转运、高位货架堆叠存储的使用要求。整体框架采用方管焊接成型，底部设置标准叉车叉取孔位与堆垛定位支脚，空载时可嵌套堆叠减少占地，满载时堆垛层数不超过三层，支脚的定位结构可避免上层料架滑移倾覆，适配厂区内大部分标准叉车的作业参数，叉取通道预留宽度满足常规三吨叉车的转弯作业需求。料架的存放格采用分隔式设计，每个存放位对应单个盆形齿轮或飞轮的放置空间，格位内侧设置柔性防护衬垫，避免零件齿面与金属框架直接接触产生磕碰伤，格位的限位结构根据零件的外圆轮廓、中心孔尺寸做适配设计，零件放置后径向窜动量控制在2mm以内，转运过程中不会出现相邻零件碰撞的情况，同时格位底部预留沥水间隙，适配零件清洗后带液周转的使用场景，不会在料架内积留清洗液。设计过程中优先考虑可回收循环使用的需求，所有易损的防护衬垫采用螺栓固定方式，磨损后可单独更换，无需整体报废料架主体，框架焊接后做抛丸喷塑处理，耐厂区内的油污、切削液腐蚀，正常使用场景下循环周转次数可达千次以上，相比一次性木质包装可大幅降低长期物流成本。料架的侧边设置导向立柱，一方面作为堆垛时的导向结构，另一方面可加装防护绑带固定上层零件，避免急停、转弯时零件从格位脱出，底部支脚采用可调式结构，可适应厂区内不平整的地面，放置后整体倾斜量不超过0.5度，不会出现零件偏载滑落的情况。格位的排布密度经过反复优化，在保证零件取放操作空间的前提下最大化单架存放量，每个格位的取放空间预留足够手工或助力机械手操作的间隙，适配线边员工的取件作业高度，减少作业过程中的弯腰抬举动作，符合工位人机工程要求。料架整体未设置多余的突出结构，避免转运过程中刮碰周边设备或人员，所有焊接位置做打磨处理，无毛刺锐角，表面涂层采用耐磨的环氧树脂材质，长期使用不会出现漆层脱落污染零件的情况。
