出口重型圆柱工件专用周转钢架

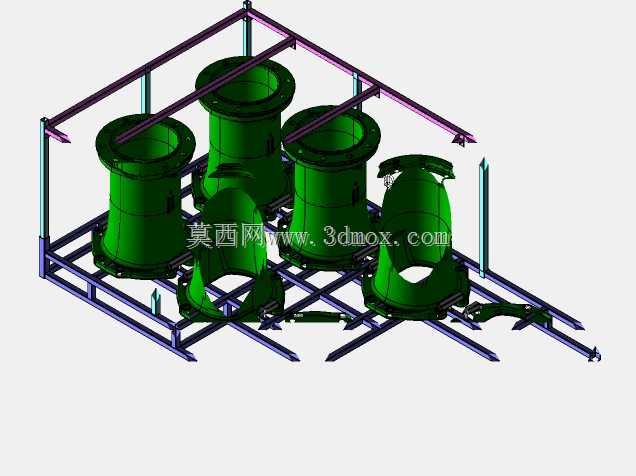

　　这款钢架主要面向出口重型圆柱类零部件的厂内周转、远洋运输堆叠场景，适配带法兰底座的立式圆柱工件的批量存放需求，解决传统木质包装承重不足、重复利用率低、出口熏蒸流程繁琐的痛点。从结构设计逻辑来看，整体采用矩形管拼接的框架式结构，底部为双层纵横排布的矩形管焊接底架，预留了标准叉车作业的叉取通道，可适配手动液压叉车、平衡重式叉车的双向叉取作业，满足车间跨工序转运、集装箱内装卸的操作需求；底架上方设置竖向支撑立柱，立柱间通过顶部横向拉杆形成稳定的矩形框架，每根立柱对应工件法兰间隙位置设置定位挡杆，避免工件在转运过程中出现径向窜动，同时挡杆与工件接触面预留了缓冲衬垫的安装空间，防止工件表面涂层在运输过程中被剐蹭损伤。

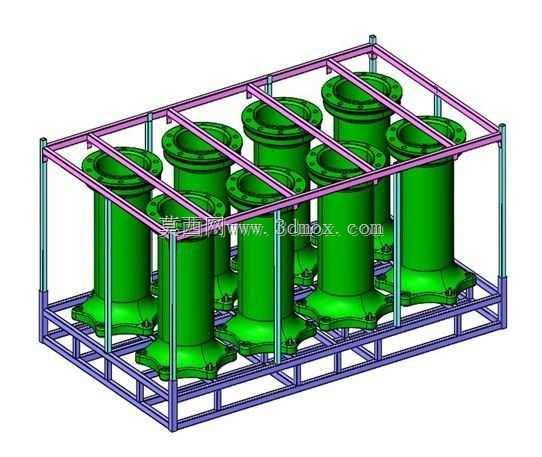

　　框架内部的工件排布采用3×3的矩阵式布局，单格承载空间匹配对应圆柱工件的外径与高度尺寸，工件放置时法兰底座直接贴合底架上的定位支撑块，支撑块的位置对应法兰的螺栓孔分布区域，保证工件重力垂直传递到底架主梁上，避免局部应力集中导致框架变形。整体框架的杆件选型经过承重校核，单架额定承载满足8件同规格重型圆柱工件的总重量要求，框架顶部的四角设置堆叠定位凸台，可实现多架满载状态下的垂直堆叠，大幅提升集装箱运输时的空间利用率，同时堆叠后上下架之间的定位结构可避免运输途中出现架体滑移、倾覆风险。设计过程中充分考虑出口工况的使用需求，整体结构无突出尖锐棱角，所有杆件端部均做倒角打磨处理，框架表面可根据需求做喷塑或镀锌处理，

　　适应远洋运输高盐高湿的环境，避免运输途中出现锈蚀问题；框架的所有焊接节点均采用满焊工艺，焊后做打磨整平处理，保证整体结构的抗冲击性能，满足长途公路、海运过程中的颠簸振动工况。从安装边界来看，该钢架整体外廓尺寸适配标准干货集装箱的内部宽度与高度，单架放置后两侧预留足够的操作间隙，堆叠层数满足集装箱限高要求，无需额外辅助固定结构即可完成箱内装载；同时该钢架可重复循环使用，相比一次性木质包装可大幅降低长期物流成本，适配批量零部件的循环周转需求。
