工业设备用型材拼接式控制台支撑架构

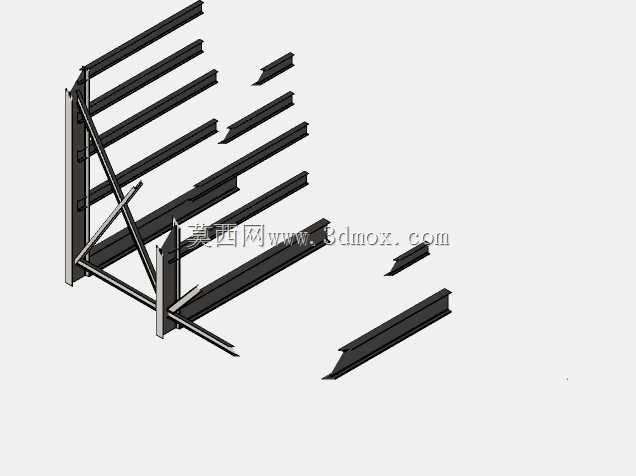

这类控制台支撑架构多应用在车间操作工位、设备中控点位、生产线旁的操作站位场景中，核心作用是为操作面板、控制按钮组、显示终端提供稳定的安装承载基础，同时预留出操作人员的腿部活动空间与操作站位余量，避免长期操作时的肢体磕碰。从结构设计逻辑来看，整体采用多段标准型材拼接的形式，没有采用一体化焊接的封闭结构，一方面是为了降低单件加工的难度，各段型材可单独下料、冲孔后再完成总装，运输过程中也能拆分打包减少空间占用；另一方面拆分式的结构也方便现场根据实际安装的墙面平整度、地面高度差做微调，适配不同现场的安装条件。

结构的受力逻辑做了针对性优化，靠墙侧设置了通长的竖向支撑型材作为主受力立柱，所有横向承载的型材一端都固定在竖向立柱上，同时搭配斜向的支撑型材形成三角稳定结构，抵消横向悬臂承载时产生的下倾力，避免长期承重后横向型材出现下垂变形。每一段横向型材都预留了标准化的安装孔位，可直接固定控制台的台面板、侧边挡板、走线槽等附属部件，不需要现场二次钻孔加工，能大幅缩短现场安装的工时。

从安装边界来看，整体结构的进深尺寸控制在合理范围，不会过度占用操作侧的通行空间，横向排布的多组型材可根据需要承载的控制台长度灵活增减，适配不同宽度的操作面板安装需求；底部的支撑脚预留了高度调节余量，可应对地面存在5-15mm高度差的安装场景，保证架体安装后整体处于水平状态，避免台面板倾斜导致的操作物件滑落问题。结构上还预留了专门的走线间隙，控制线缆、信号线缆可顺着型材的排布方向规整布置，不会出现线缆外露杂乱、被结构件挤压破损的问题，也方便后期检修时快速梳理线路。

设计过程中特意规避了多余的装饰性结构，所有型材的排布都以承载需求、安装便利性为核心，外露的型材端面都做了倒角处理，避免安装和使用过程中尖锐边角划伤操作人员。各连接节点采用标准紧固件连接，不需要专用的焊接设备就能完成组装，后期如果需要调整控制台的布局，也能快速拆卸重组，不需要整体报废更换架体，适配工业场景下设备布局经常调整的使用需求。在承载能力上，常规规格的该类架体可满足单点位承载上百公斤的需求，足够支撑常规的控制终端、操作元件以及附属的走线、防护部件重量，不会出现结构失稳的问题。
