立式多层储能模组承载固定电池架

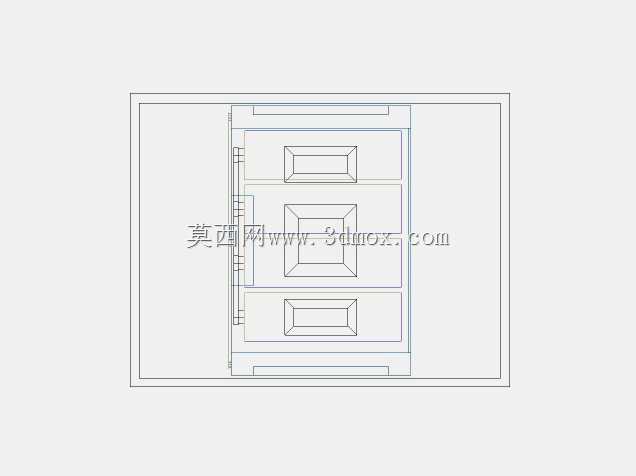

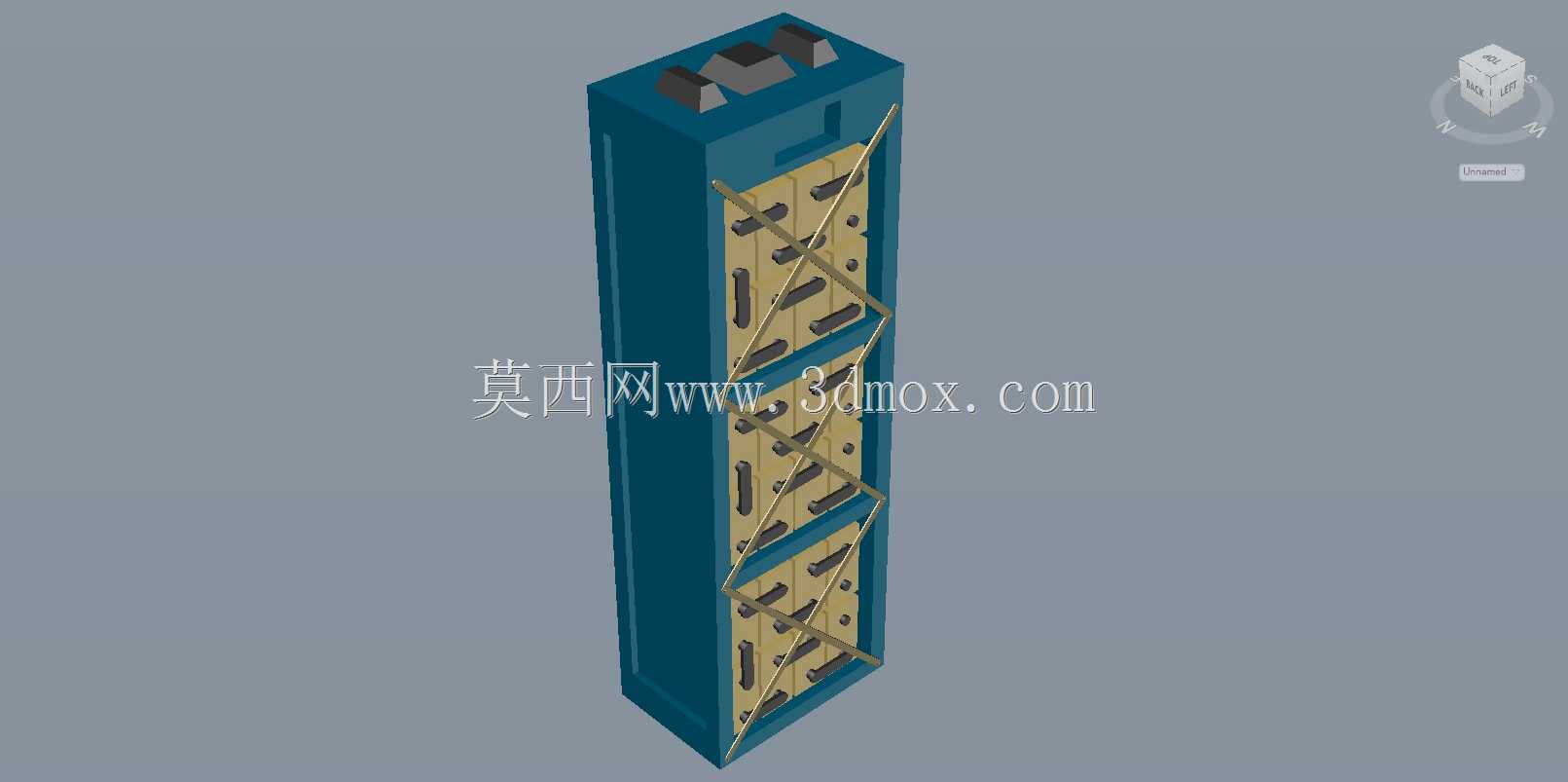

该电池架主要面向分布式储能电站、通信基站后备电源、工业UPS不间断电源系统等场景设计，核心作用是为成组排布的方形储能电芯提供稳定的承载支撑与规整的排布约束，避免电芯在长期使用、设备运输或受外力振动时出现移位、磕碰，保障电芯组串连接的可靠性。从结构设计来看，整体采用立式窄长布局，适配小空间竖向堆叠的安装需求，可充分利用柜体或机房的竖向空间，减少水平方向的占地面积，适配标准储能机柜的内部安装边界，安装时可直接通过架体底部的固定孔位与机柜底座完成锁附，侧边预留的安装边可与机柜立柱做辅助固定，提升整体抗振性能。架体主体采用高强度钣金折弯成型的框架结构，侧边设置交叉式加强筋结构，可在不额外增加过多整体重量的前提下，大幅提升架体的侧向抗扭、抗弯能力，避免多层电芯装载后架体出现侧向形变。每层电芯位都设置了与电芯外形匹配的定位卡槽，电芯装入后可直接卡入卡槽完成初步定位，不需要额外的临时固定件即可完成电芯的排布作业，降低组装工序的操作复杂度。架体正面的每层分隔位都预留了串接铜排的走线空间与固定点位，可直接适配常规的电芯串接铜排走向，避免铜排与架体出现干涉，同时架体的钣金边缘都做了钝化折边处理，不会划伤电芯绝缘层或连接线缆的外皮。设计过程中充分考虑了电芯的散热需求，架体正面的承载板采用镂空式结构，既可以减轻架体自身重量，也能让电芯工作时产生的热量通过镂空空隙形成自然对流通道，避免热量在架体内部积聚。架体顶部设置了与上层架体对接的定位凸台，可实现多组架体的竖向堆叠拼接，适配不同容量等级的储能模组搭建需求，拼接时上下架体的定位结构可自动对齐，不需要反复调整安装位置。整体安装边界严格匹配19英寸标准机柜的内部宽度尺寸，深度方向预留了足够的接线操作空间，运维人员可直接在架体正面完成电芯检测、线缆更换等操作，不需要将整个架体从机柜中抽出。
