鼓风机空气网络配套后冷器结构设计

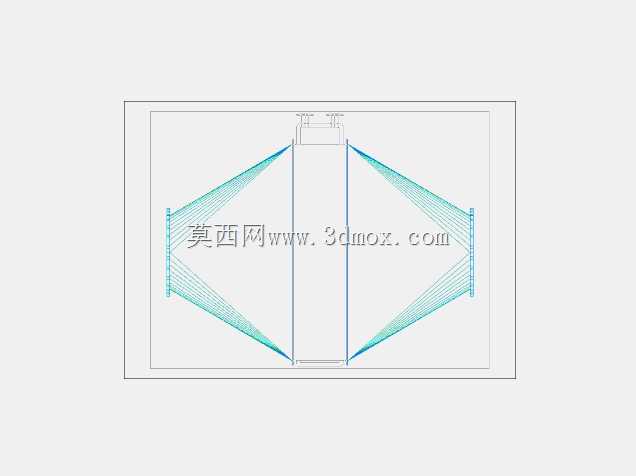

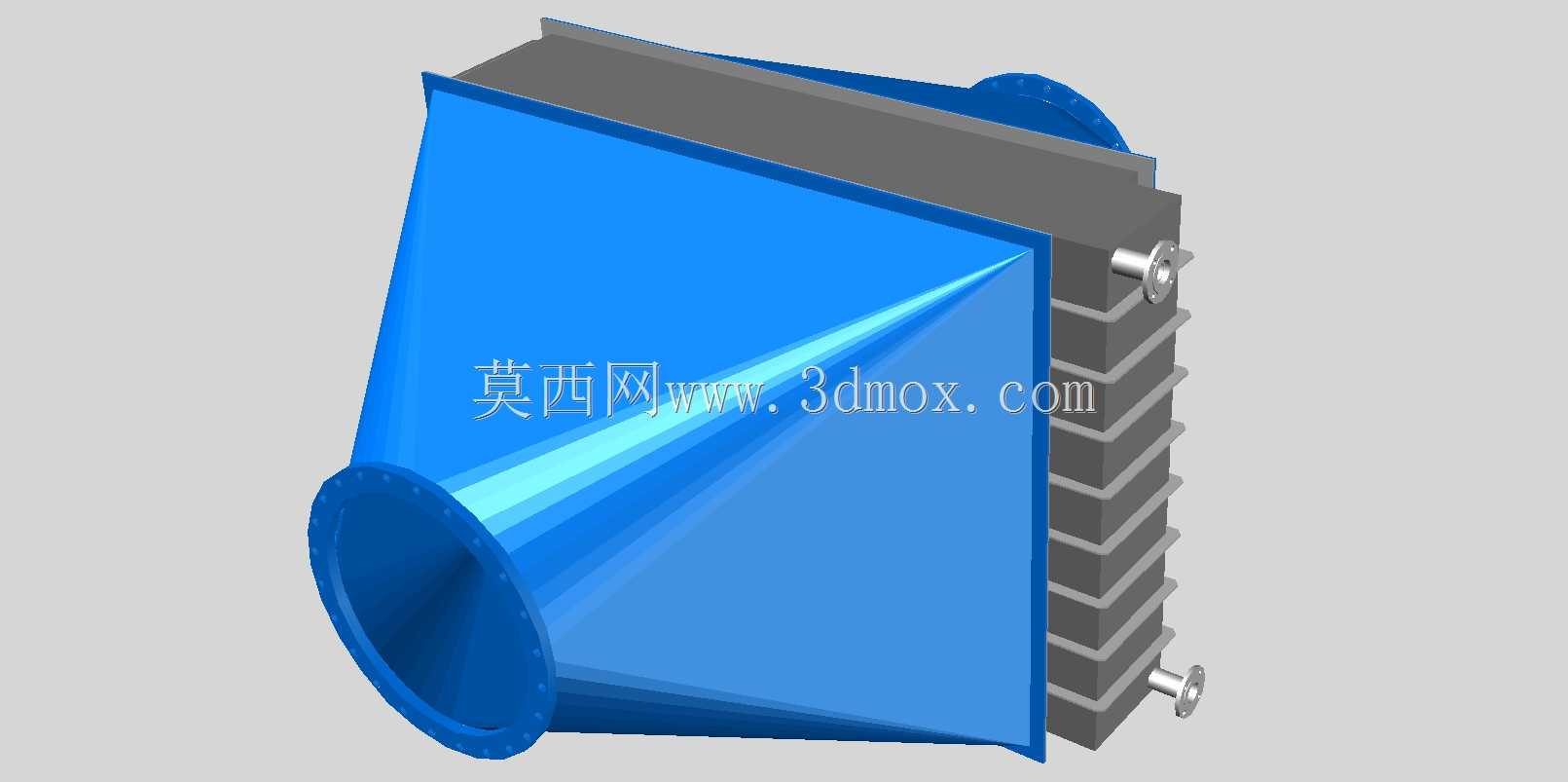

这款后冷器主要适配鼓风机空气网络的压缩空气降温工况，在工厂集中供气、气动系统气源处理、工业通风增压等场景中承担核心换热职能，鼓风机输出的压缩空气往往因压缩过程生温携带大量显热，若直接送入后端管网或用气设备，会造成密封件老化加速、气动元件动作精度下降、管网凝露积水等一系列问题，该设备就是在气源输出端完成高温空气的冷却降温，将空气温度降至接近环境温度区间，减少后续管路与设备的热负荷，同时析出空气中的过饱和水分，降低气源含湿量。从结构设计来看，设备采用渐扩式锥形进风接口，这种结构并非随意选型，而是考虑到鼓风机出口风速较高，锥形扩压段可以在不额外增加流阻的前提下逐步降低气流流速，让气流均匀进入后端的换热芯体区域，避免高速气流直接冲击换热片造成局部冲蚀，同时也能让气流在换热段的分布更均匀，减少换热死角。换热段采用层叠式散热翅片结构，翅片与内部流道紧密贴合，增大空气与冷却介质的接触换热面积，侧边设置的管接头用于冷却介质的进出，可根据现场工况接入循环冷却水或者冷却风，满足不同冷却负荷的需求。安装边界方面，进风端采用法兰连接结构，可直接与鼓风机出口的同规格法兰对接，无需额外制作变径接头，设备整体的安装固定点设置在换热段的侧方壳体上，安装时需要预留足够的侧向操作空间，用于冷却介质管路的连接与日常维护，设备的出风口同样采用法兰结构，可直接对接厂区的压缩空气主管道，整体安装无需复杂的定制支架，适配常规鼓风机站的安装空间布局。设计过程中重点考量了气流流场的均匀性，通过锥形段的角度优化，将进风端的气流紊流度控制在合理区间，避免气流偏流造成的局部换热效率不足，同时层叠翅片的间距经过反复校核，既保证足够的换热面积，又不会因为翅片过密造成流阻过大，增加鼓风机的运行负载，在换热效率与系统压损之间找到平衡。壳体的密封结构采用嵌入式压合设计，避免高温高压空气从壳体拼接处泄漏，减少气源损耗，同时设备的整体外形做了倒角处理，避免安装维护过程中尖锐边角造成人员磕碰，适配工业现场的安全操作要求。
