多层立式储能模组承载电池架结构

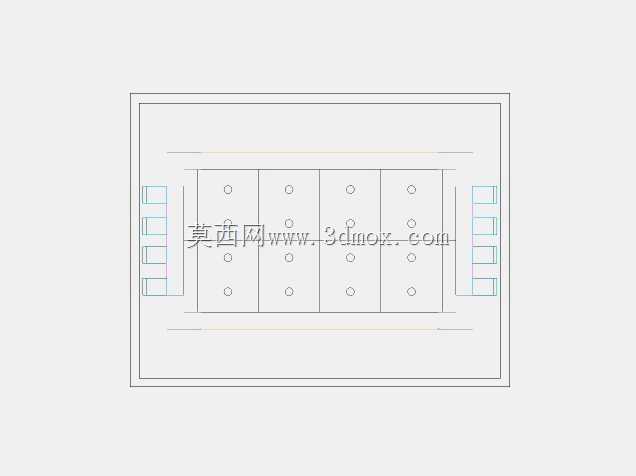

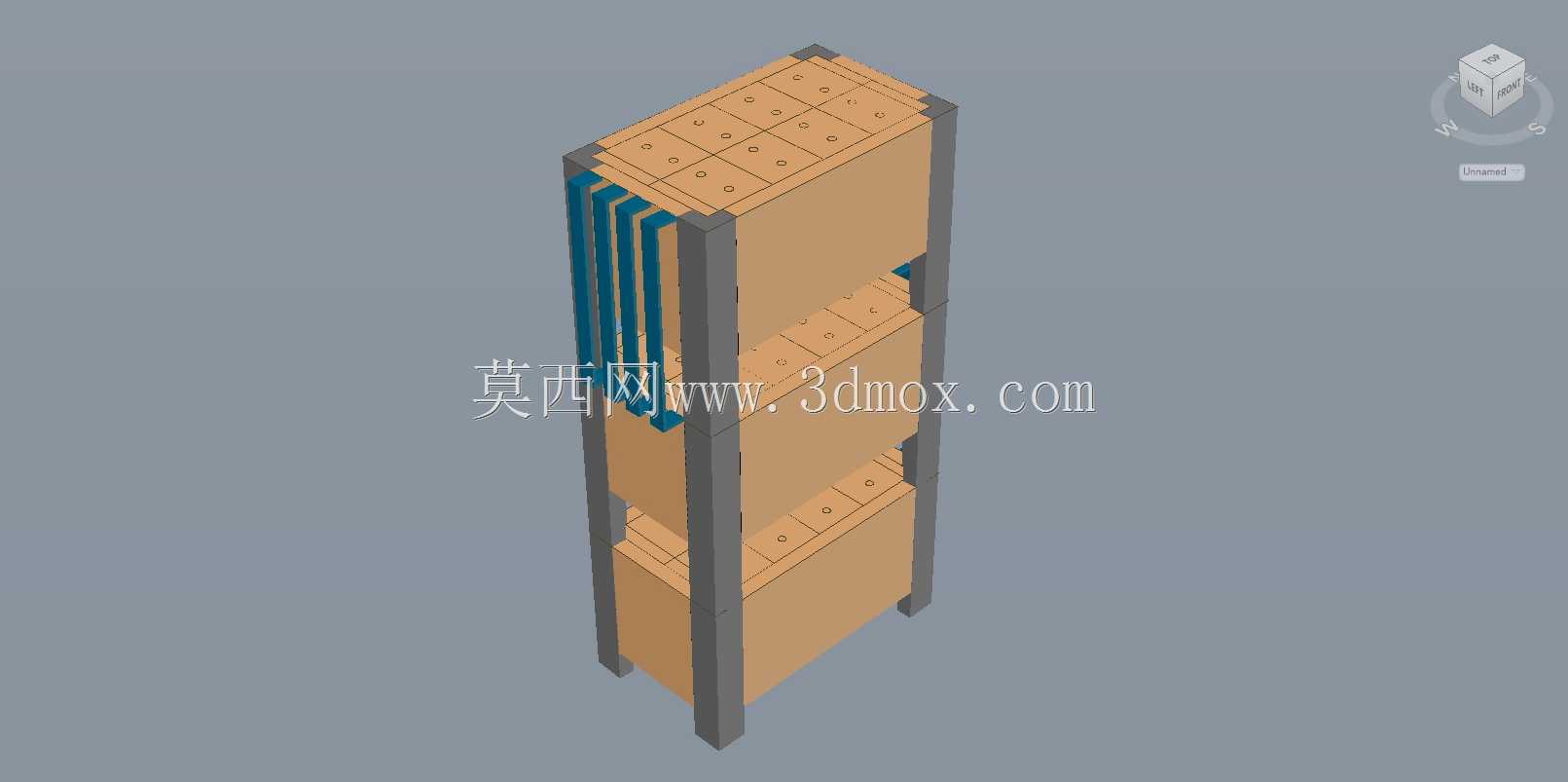

这款立式多层电池承载架，主要面向分布式储能柜、后备电源集成舱、小型工商业储能单元的内部电芯排布场景使用，核心作用是为成组的方形储能电芯提供稳定的定位支撑，同时预留足够的散热间隙与走线空间，避免电芯在设备运输、运行振动过程中出现移位、磕碰，保障电芯极柱连接的可靠性。从结构设计逻辑来看，整体采用竖向立柱搭配分层承托板的框架式构型，四根竖向型材立柱作为主要承重构件，沿架体四个角位垂直布置，立柱上预留分层安装的定位点位，可根据不同容量的电芯模组数量灵活调整层间距，适配不同规格的方形电芯堆叠需求。每层承托板上加工有与电芯底部定位凸点匹配的限位凹槽，电芯放入后可直接完成水平方向的位置锁定，不需要额外增加点胶或者绑带固定工序，提升产线装配效率。架体侧边预留的竖向间隙，一方面是为电芯侧面的膨胀变形预留缓冲空间，避免电芯循环过程中鼓胀产生的应力挤压相邻电芯，另一方面也可以形成竖向的自然通风风道，配合储能舱内的散热风扇，带走电芯充放电过程中产生的热量，降低电芯间的温差。从安装边界来看，整体架体采用窄边设计，立柱截面尺寸控制在合理范围内，尽可能压缩架体自身占用的空间，提升储能舱内部的空间利用率，架体底部预留与舱体底部安装梁连接的固定孔位，可通过螺栓直接完成与舱体底座的刚性连接，顶部也预留与上层架体或者舱体顶板连接的接口，支持多架体并排拼接或者上下叠装，适配不同容量等级的储能系统配置。在细节设计上，架体层板之间的连接采用嵌入式卡扣搭配紧固件的双重固定方式，既保证层板的承重能力，可满足多层电芯满装后的承重需求，也避免长期使用过程中层板出现松脱变形。架体侧边的走线槽位与电芯极柱的排布位置一一对应，高压采集线、温度传感线可沿侧边槽位规整排布，避免线束杂乱挤压电芯，也方便后期运维过程中的线路检修与更换。不同于常规的开放式电池架，这款架体的层板边缘做了加高挡边设计，即使在设备出现大角度倾斜的极端工况下，电芯也不会从层板上滑落，提升整个储能系统的结构安全冗余。设计过程中也充分考虑了装配的便利性，所有构件均采用标准化接口，不需要复杂的专用工装即可完成整架组装，单个架体的装配耗时可控制在较短范围内，适配储能产品规模化量产的装配需求。
