汽车转向系统横拉杆结构设计

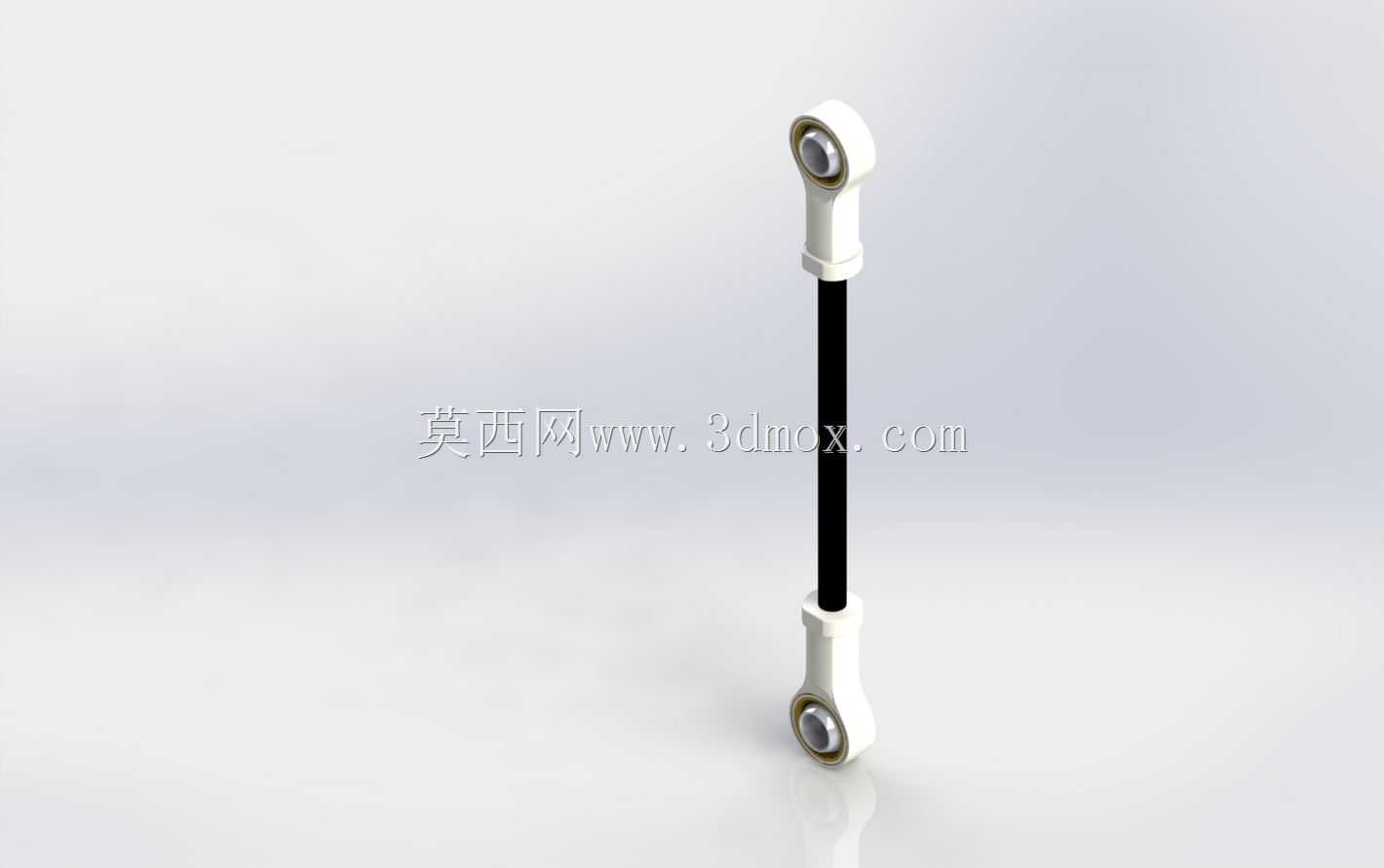

在汽车底盘转向系统的实际装配场景中，横拉杆是连接转向齿条与转向节的核心传力构件，直接决定转向动作的传递精度与行驶过程中的方向稳定性。日常车辆转向操作时，驾驶员施加在方向盘上的力矩经转向器转化为齿条的横向直线位移，这一位移需要通过横拉杆精准传递至车轮端的转向节，带动车轮完成对应角度的偏转，实现车辆的转向动作。该构件在设计时优先考虑传力路径的合理性，杆身采用等截面直杆结构，两端配置带自润滑特性的关节轴承，既可以补偿装配过程中产生的位置偏差，也能在车轮跳动时适应悬架运动带来的角度变化，避免运动干涉。从安装边界来看，两端关节轴承的内孔尺寸匹配转向齿条与转向节的连接销轴直径，杆身长度预留了螺纹调节余量，装配时可通过旋转杆身调整总长度，以此匹配不同车型的前轮前束参数要求，保证轮胎行驶时的接地状态正常，减少异常磨损。设计过程中需要重点校核杆身的抗拉强度与关节轴承的摆角范围，车辆行驶过程中横拉杆不仅要传递转向力矩，还要承受路面颠簸传递过来的冲击载荷，杆身直径的选取需要结合整车轴荷参数计算，避免极限工况下出现杆身变形或断裂的风险。两端的关节轴承采用密封结构设计，可阻挡路面泥水、灰尘进入轴承摩擦副，延长构件的维护周期，适配乘用车日常行驶的复杂路况。建模时需要严格还原两端关节的铰接自由度，还原杆身与两端接头的螺纹连接结构，确保装配关系与实际实物一致，可直接用于转向系统的运动仿真校核，验证转向过程中各部件的运动轨迹是否存在干涉，也能为后续的有限元强度分析提供准确的模型基础。在底盘系统的匹配设计中，横拉杆的安装点坐标需要与转向器输出点、转向节摇臂点做硬点匹配，保证转向梯形的几何参数符合阿克曼转向特性，减少车辆转弯时的轮胎侧滑，提升转向操控的平顺性。
