带立杆橡胶真空吸附支撑底座结构

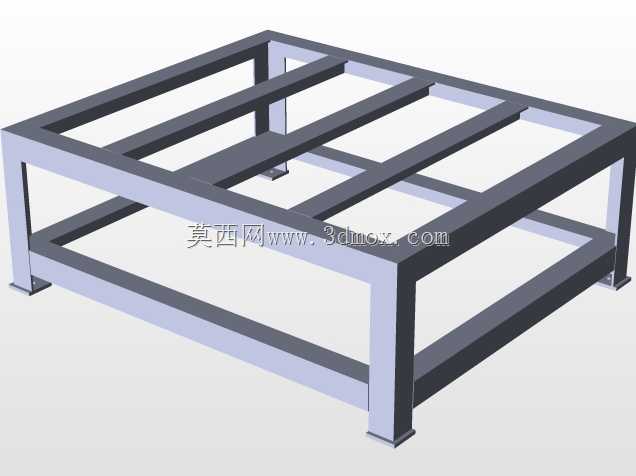

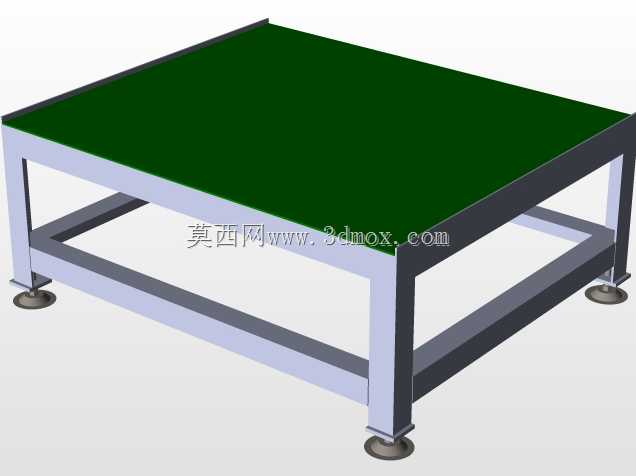

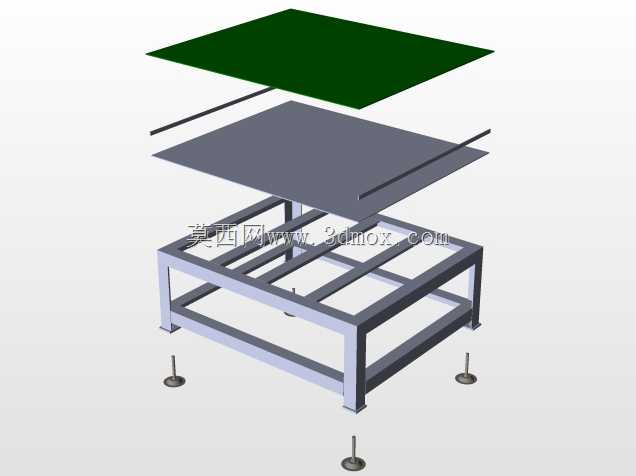

这类带立杆的橡胶吸附底座，常被用在轻型工装架、小型检测台架、桌面式辅助工位的支撑固定场景中，尤其适合需要频繁调整工位位置、又不能在安装基面打孔破坏台面的作业环境，比如实验室小型测试架、电子产线旁的临时物料挂架、轻型工装的定位支撑都能见到这类结构的身影。从功能上看，底部的橡胶盘依靠自身形变排出盘面与安装基面间的空气，形成负压实现吸附固定，相比螺丝锁附的固定方式，不会在玻璃、环氧地坪、烤漆台面这类易损伤的基面上留下压痕或安装孔，拆卸移位时只需掀起橡胶盘边缘破除负压即可完成拆卸，单人就能快速完成工位调整。设计层面上，立杆与橡胶底座的衔接处采用六角嵌件结构，立杆底部的外螺纹与嵌件内螺纹配合锁紧，六角结构可以给扳手提供受力位，避免安装锁紧时立杆跟转，同时嵌件被橡胶完全包裹，不会直接与安装基面接触刮伤台面。橡胶盘采用锥面过渡结构，从中心嵌件位置向外缘逐渐变薄，既保证中心位置的结构强度能承受立杆传递的竖向载荷，又能让外缘更好地贴合存在轻微平面度误差的安装基面，避免出现漏气导致吸附力下降的问题。安装边界方面，这类底座的吸附有效范围集中在橡胶盘外缘覆盖的圆形区域内，安装时需要保证该区域内的基面无明显油污、颗粒凸起，否则会破坏密封导致吸附失效；立杆的外径与常用的工装管夹、悬臂配件内径匹配，可直接加装悬臂挂架、料盒支架、小型气动元件安装板等配件，竖向载荷需要控制在橡胶盘吸附力的额定范围内，避免侧向受力过大导致底座侧翻滑脱。日常使用中，橡胶盘面沾染灰尘油污时只需用干净软布擦拭即可恢复吸附性能，相比磁吸式固定底座，它不会对周边的电子元件、精密量具产生磁干扰，适用场景更广。
