万向支架式机械陀螺仪结构设计

　　在惯性导航、姿态检测相关的机械系统设计中，万向支架式机械陀螺仪是核心的姿态参考部件，其结构设计的合理性直接决定了整套系统的姿态检测精度与运行稳定性。这类结构最早被应用在航海舰船的航向保持系统中，后续逐步延伸到航空飞行器的姿态指示、地面载具的惯性导航单元，甚至部分精密测试设备的姿态基准搭建场景中，核心作用是依托高速旋转转子的定轴性，为整套系统提供稳定的空间姿态参考基准，不受载具自身姿态偏转的干扰。

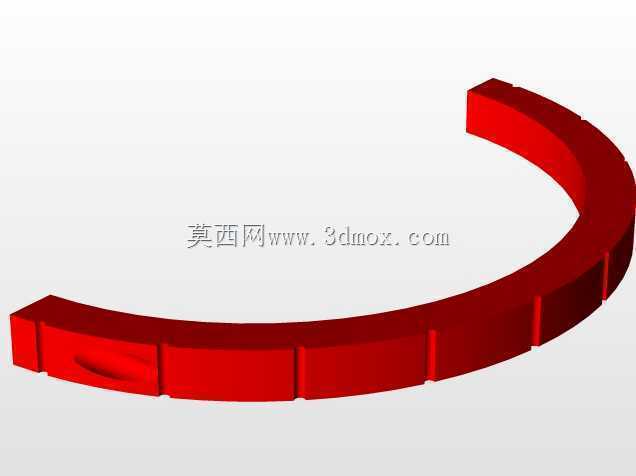

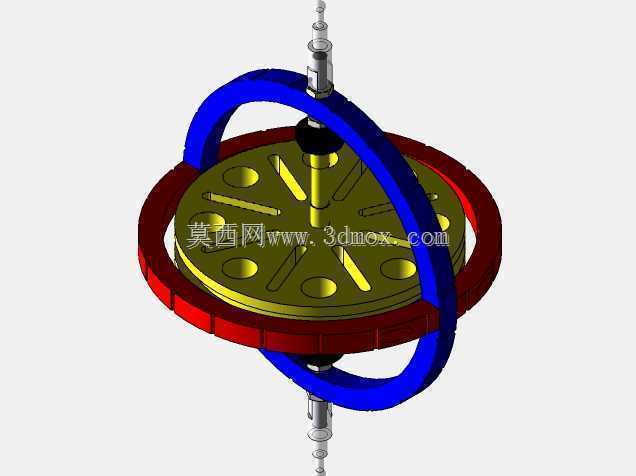

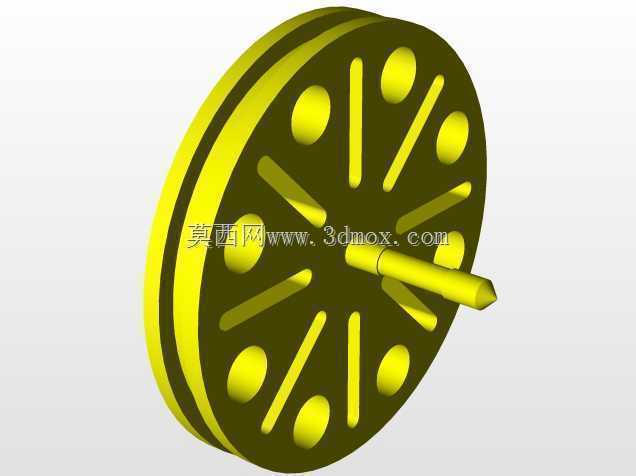

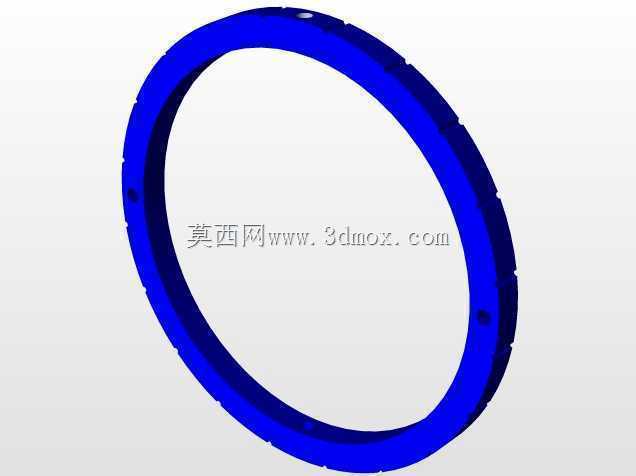

　　从结构功能实现逻辑来看，这套陀螺仪采用经典的双环万向支架布局，内层转子盘为核心的惯性质量单元，盘面均匀分布的圆形凹槽与径向加强筋，一方面是为了在保证转子整体转动惯量的前提下尽可能降低结构自重，减少高速旋转过程中的额外负载，另一方面也能优化转子的质量分布，让质心严格落在旋转轴线上，避免高速转动时出现不平衡振动。中间的蓝色环形支架为内环架，负责承载转子的旋转轴，允许转子围绕水平径向实现自由偏转；外层的红色环形支架为外环架，与内环架的旋转轴呈90度垂直布置，可带动内环组件围绕垂直于内环轴的另一径向轴线转动，两个正交的转动副配合转子自身的旋转轴，让转子拥有三个互相垂直的转动自由度，无论外部安装基座出现何种角度的倾斜，高速旋转的转子都能依托角动量守恒保持自身轴线的空间指向稳定。

　　设计过程中首先要明确各转动副的配合间隙，支架与转轴的连接位置需要预留合理的转动公差，既要保证支架转动时无卡滞，让转子的定轴性不受外部支架偏转的干扰，也要避免间隙过大导致转子轴线出现不必要的晃动，影响姿态参考精度。转子的质量分布需要经过严格的动平衡校核，所有镂空结构沿旋转轴线呈圆周对称布置，避免高速旋转时产生偏心载荷，加剧转轴的磨损同时引入姿态误差。转轴两端的限位结构需要做圆角过渡处理，防止支架转动到极限角度时出现硬碰撞，损坏支架或转轴结构。

　　从安装边界来看，整套结构的安装基准位于外环架的外侧固定端，安装时需要保证外环架的固定端面与载具的安装基准面平行，初始状态下转子的旋转轴线需要对准预设的参考轴向，比如航向基准轴或者水平基准轴。结构的整体径向尺寸由外环架的外径决定，轴向尺寸由上下转轴的伸出长度决定，在嵌入整套导航或检测设备时，需要在支架外围预留足够的偏转空间，避免外环、内环转动时与周边的其他零部件发生干涉，通常需要在外环最大外径的基础上预留不小于5毫米的径向安全间隙，轴向方向要保证上下转轴的端部与周边结构留有足够的转动余量，防止载具大角度倾斜时转轴端部触碰周边壳体。

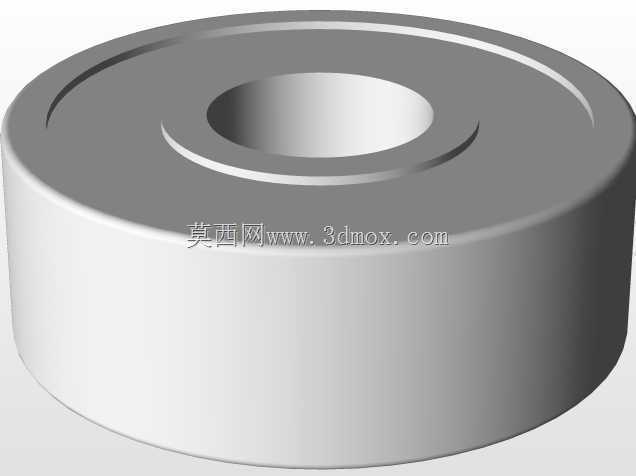

　　实际应用中，这类纯机械结构的陀螺仪不需要依赖外部信号输入，完全依靠自身的机械结构特性实现姿态稳定，在强电磁干扰、信号屏蔽的特殊工况下，依然能够可靠提供姿态参考，这也是其在很多特殊工业场景中不可替代的核心原因。设计时还需要考虑转轴的耐磨性能，转动副位置通常会搭配耐磨衬套，减少长期转动过程中的磨损量，避免配合间隙变大后导致精度下降。转子的材质选择通常会优先选用密度均匀的金属材料，保证足够的转动惯量同时，避免长期使用出现材质变形导致质心偏移。支架部分则在保证结构强度的前提下，尽可能选用轻量化的材质，降低支架自身重量对转动灵活性的影响，让转子的定轴性表现更稳定。
