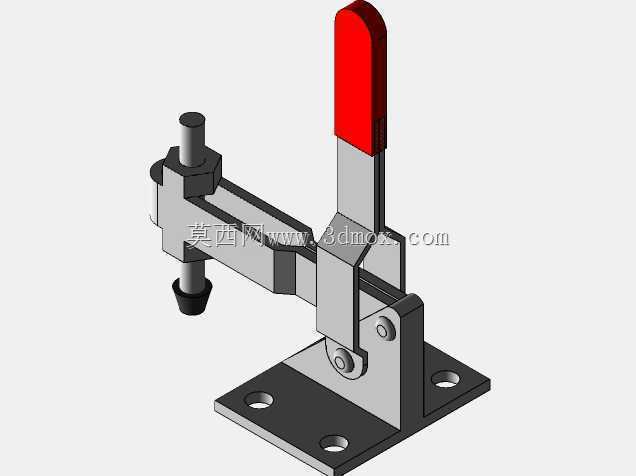

KD101AST型立式手动快速压紧夹具结构

　　这款手动压紧夹具是工装治具领域应用极广的标准压紧元件，在焊接工装、装配流水线定位工位、木质板材加工固定、电子元件压合治具、检具定位模块中都能见到同结构产品的身影，核心作用是在工序作业时提供稳定的垂直向下压紧力，避免工件在加工、检测、装配过程中出现位移、翘曲，保证工序加工精度与作业一致性。从结构原理来看，它采用的是肘节死点锁止结构，这也是手动快速夹钳的核心设计逻辑：当操作人员扳动红色手柄完成下压动作时，内部的连杆机构会越过运动死点位置，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，锁止状态下的压紧力可以稳定保持，不需要额外施加持续的操作力，只有主动向上扳动手柄打破死点平衡，才能解除压紧状态，

　　这种设计完美适配需要长时间固定工件的作业场景，能大幅降低操作人员的劳动强度。底座采用带安装孔的方形法兰结构，四个沉头安装孔分布在底座四角，安装时可以通过内六角螺栓直接固定在工装基板、工作台面或者专用治具架上，安装孔的位置公差控制在±0.1mm范围内，能保证多组夹具并排安装时的位置一致性，不会出现压紧头偏移工件基准面的问题。压紧臂采用水平延伸的悬臂结构，悬臂长度经过力学优化，在保证足够压紧行程的前提下，尽可能降低臂身的受力变形量，压紧头端部采用橡胶包覆的可调式压头，压头与臂身通过螺纹连接，可以根据被压工件的实际高度旋转调整压头的伸出长度，适配不同厚度的工件装夹需求，橡胶材质的压头端面可以避免刚性接触刮伤工件表面，对于喷涂件、

　　阳极氧化件、塑料壳体这类表面要求较高的工件十分友好，同时橡胶的阻尼特性也能进一步提升压紧后的防滑性能，避免工件受侧向力时出现滑动。操作手柄采用加长的立式布局，表面包覆红色防滑绝缘套，操作人员握持时的受力角度符合人体工程学设计，扳动行程控制在60度左右，从开启状态到锁止状态不需要过大的操作力，单手握持即可完成快速压紧与松脱动作，单次装夹动作耗时不超过1秒，相比传统的螺栓压紧、压板压紧方式，装夹效率可以提升8倍以上，非常适合高频次重复装夹的流水线作业场景。在实际选型应用中，这类夹具的压紧力参数需要匹配工件的实际受力需求，这款结构的额定压紧力在50kgf级别，适配大部分小型零部件的装夹需求，

　　如果是重型工件加工场景则需要选择更大规格的同系列产品。设计建模时需要重点关注连杆铰接点的位置公差，四个铰接轴的同轴度、位置度直接决定了机构死点位置的准确性，如果铰接点间隙过大或者位置偏差，会出现锁止不牢、压紧力不足、手柄扳动卡滞等问题，所有铰接位置都设计了对应的销轴与衬套结构，衬套采用自润滑铜套材质，长期反复使用也不会出现过度磨损，能有效延长夹具的整体使用寿命。压紧臂的截面采用矩形加强结构，在臂身的受力弯折位置做了加厚处理，避免长期受压紧反作用力出现臂身弯曲变形，底座与立板之间采用一体式折弯加工结构，相比焊接式底座的结构强度更高，不会出现焊接位置开裂的问题。安装边界方面，这款夹具锁止状态下的整体高度、悬臂伸出长度、底座安装尺寸都符合行业通用的安装规范，可以直接替换同型号的进口品牌快速夹钳，不需要重新调整工装台的安装孔位，对于现有产线的夹具替换升级十分便利，在非标自动化设备的手动上下料工位、PCB板测试治具、五金件焊接定位工装、家具组装定位夹具中，这类结构的压紧夹具都是不可或缺的基础标准件，建模时还原的所有铰接运动关系都可以直接用于工装方案的运动仿真，验证装夹过程中是否会与工件、周边机构出现运动干涉，提前规避设计阶段的干涉风险。
