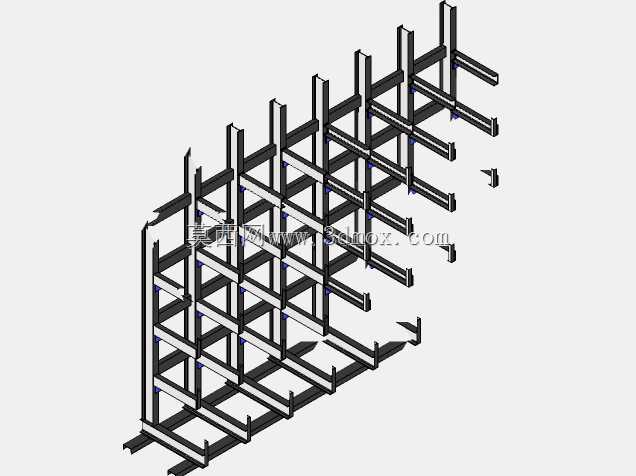

工业型材拼接多层组合式承载机架

这类型材拼接机架在离散制造车间的物料暂存、工序间工件承载、轻型设备搭载场景中应用十分广泛，不同于焊接一体机架，该结构全部采用标准型材通过角件与紧固件拼接，无需焊接工序，现场组装无需动火作业，适配厂房内无尘、防爆等对动火有严格限制的作业区域。从结构设计逻辑来看，整体采用纵横梁分层排布的框架形式，竖向型材作为主要承重立柱，按等间距排布保证每层承载面的载荷均匀传递，横向型材分层设置形成多层承载平面，每层横向型材的悬臂端预留了足够的操作空间，方便操作人员取放放置在架体上的工件、工装或者小型检测设备，不会因为立柱遮挡出现取放卡滞的问题。设计过程中重点考量了安装边界的适配性，整体底部框架的长宽尺寸可根据现场摆放区域的地面空间灵活调整，竖向立柱的高度可根据需要搭载的物料高度、上层设备的操作高度做型材长度裁切，不需要重新开模定制构件，所有连接节点均采用标准连接配件，后期如果需要调整层间距、扩展架体宽度，只需要拆卸对应位置的紧固件重新拼装即可，不会破坏原有构件的结构强度。在实际使用场景中，这类机架既可以作为生产线旁的线边架放置待装配的零部件，搭配层板后可承载箱装标准件、加工完成的小型精密零件，也可以作为轻型检测设备、小型气动工具的搭载支架，架体的型材槽内可嵌入走线槽收纳设备的电源线、气管，避免管线外露造成的现场安全隐患。结构受力层面，竖向立柱的排布密度经过载荷校核，每层承载面的均布载荷可满足常规工业场景的轻型承载需求，横向型材与竖向立柱的连接节点采用双向锁紧的角件连接，相比单螺栓连接抗侧向倾覆能力更强，即使架体受到侧向的轻微碰撞也不会出现节点松脱、层架偏移的问题。架体底部预留了脚轮或者可调脚杯的安装接口，若需要频繁转场移动可安装万向脚轮搭配刹车结构，若为固定点位放置则安装可调脚杯，可根据地面平整度调整架体水平度，避免因为地面不平导致架体受力不均出现型材变形。整个架体没有多余的冗余结构，所有型材构件均为标准工业常用规格，采购周期短，替换成本低，后期维护时如果某一根型材出现磕碰变形，只需要单独更换对应长度的型材即可，不需要整体报废架体，相比定制焊接机架的全生命周期维护成本更低。
