工厂管架结构有限元分析三维建模

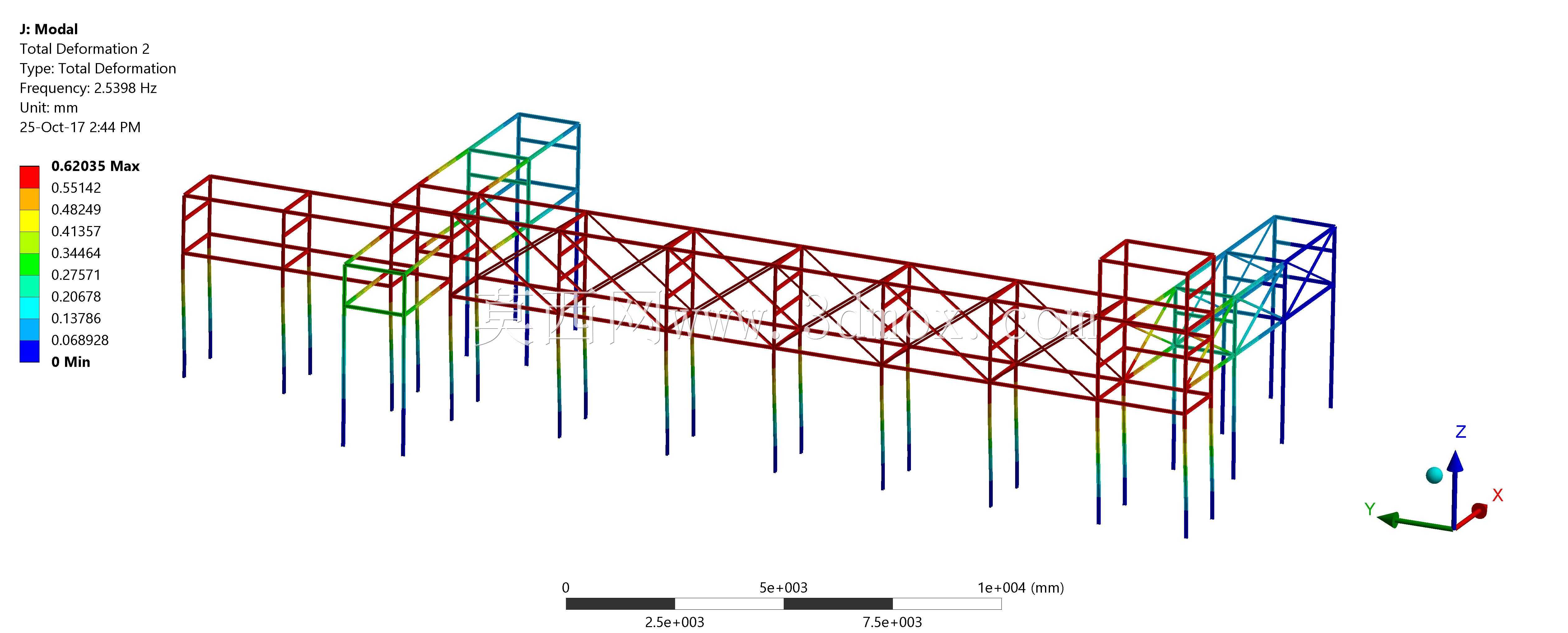

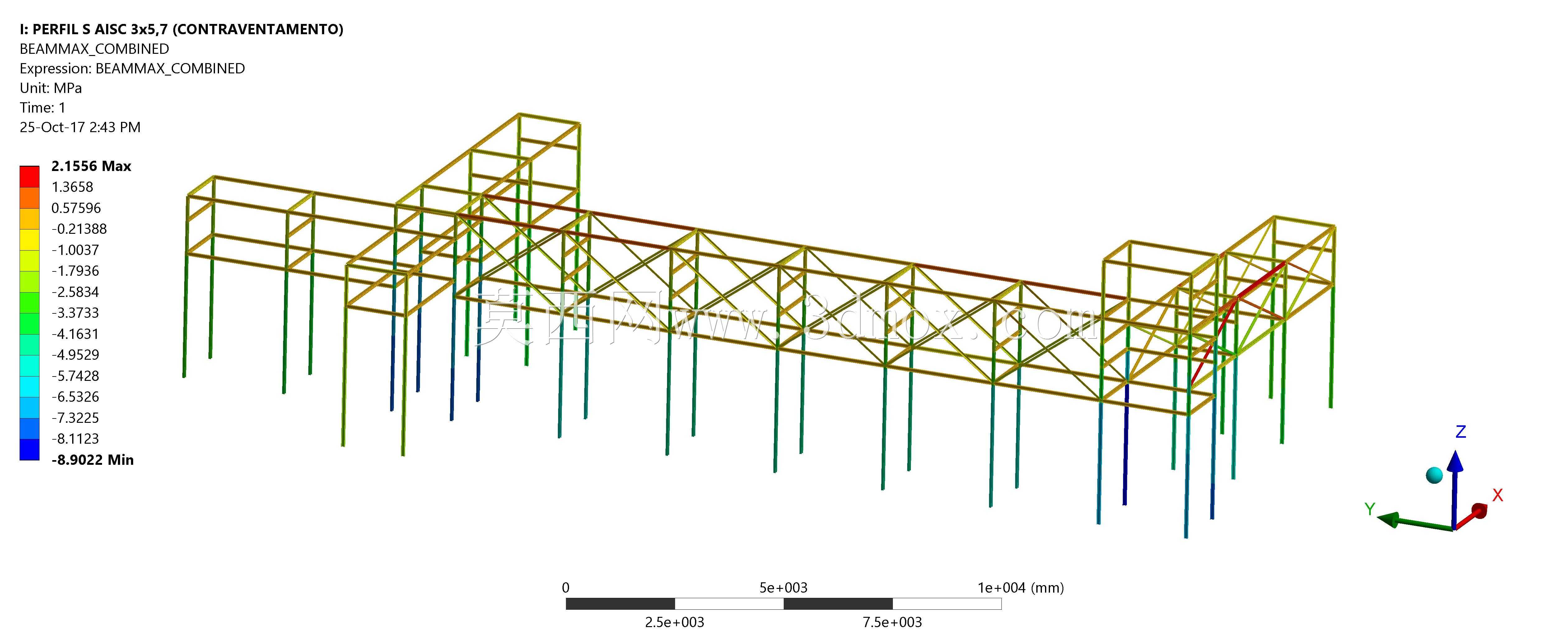

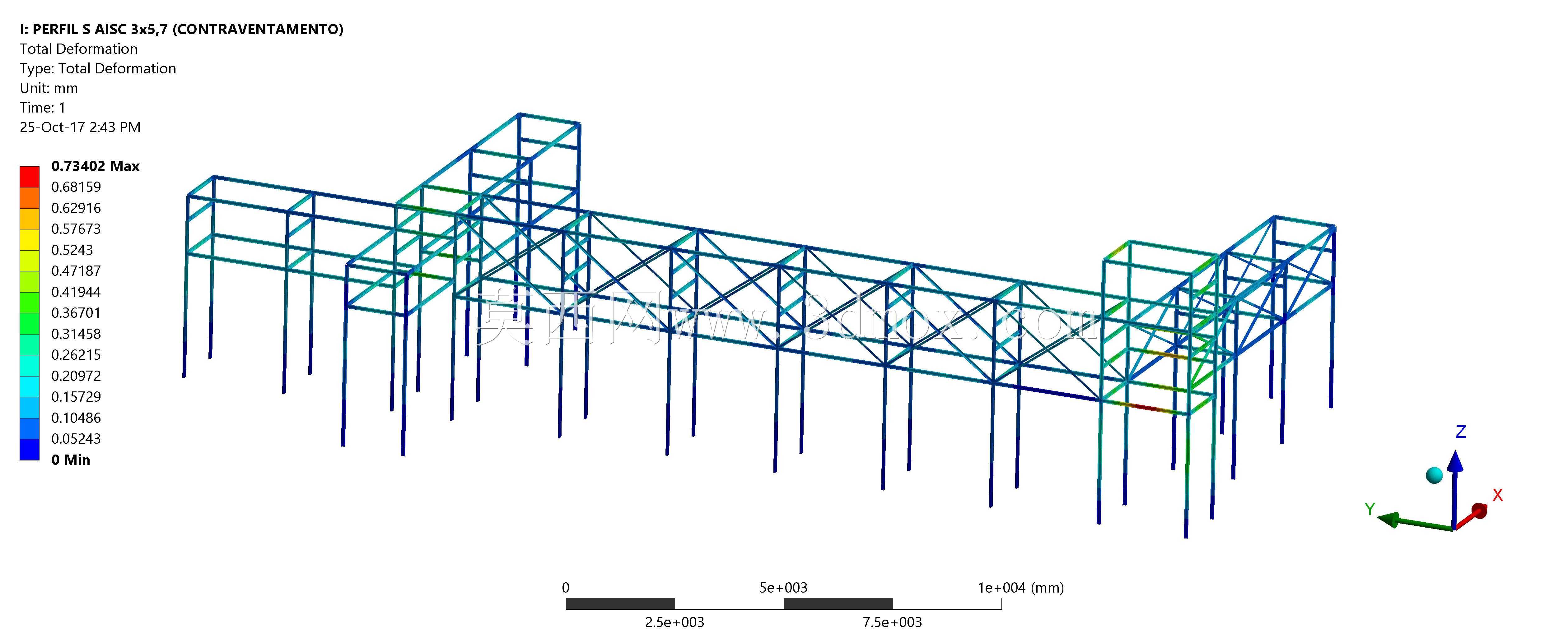

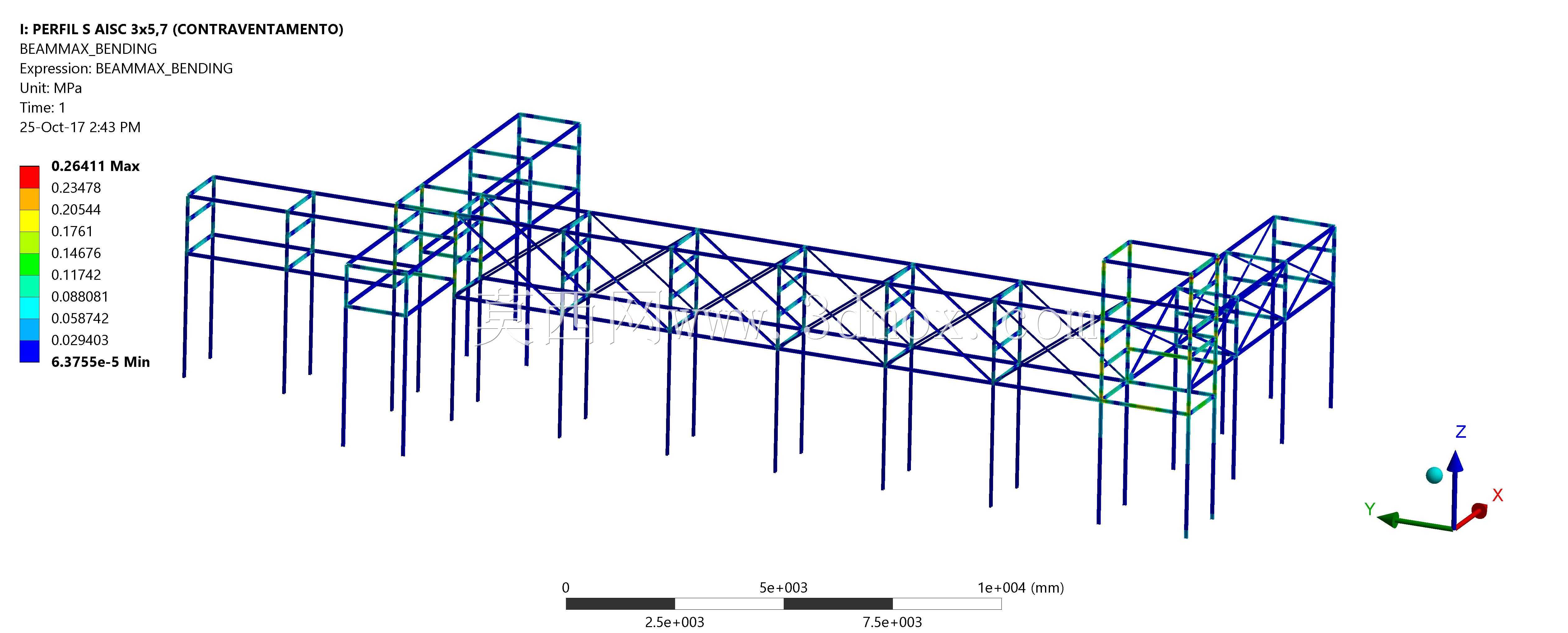

在化工、能源、轻工等流程制造类厂区的管线布设场景中，管架是承担工艺管道、公用工程管道载荷的核心支撑构件，其结构刚度、固有频率与变形特性直接决定管线运行的稳定性，若管架刚度不足引发共振或过量变形，轻则导致管道接口密封失效、介质泄漏，重则引发管线断裂、生产停滞等安全事故。本次管架结构采用空间桁架式设计思路，主体承载框架沿管线走向分段布设，纵向设置连续弦杆传递轴向载荷，横向间隔布置腹杆形成稳定三角受力单元，竖向支撑柱根据地面承载条件调整埋深与截面规格，在管线集中转向、阀门组布设的位置额外增设斜撑构件，抵消管道弯头处产生的侧向推力。从结构受力逻辑来看，管架的载荷来源包含多类：一是管道自身与内部输送介质的静载荷，沿管线走向均匀分布在管架横梁的承载点位；二是厂区内风载、设备运行传递的振动载荷，属于动态交变载荷，需要通过模态分析明确结构各阶固有频率，避开管道内介质流动、周边动设备运行的激振频率区间，避免共振引发的结构疲劳；三是温度变化带来的管道热胀冷缩推力，需要在管架与管道的接触位置预留合理的滑移间隙，避免热应力直接作用在框架节点上造成焊缝开裂。从安装边界来看，该管架的竖向支撑柱底部采用固接约束，与厂区地面的预埋钢结构件焊接固定，约束所有平动与转动自由度；横梁与竖向柱的连接节点采用刚性焊接，保证载荷传递的连续性；局部增设的斜撑构件两端分别与横梁、竖向柱铰接，仅传递轴向拉压力，优化整体结构的受力分布。有限元分析过程中，首先对管架模型进行网格划分，对应力集中的节点位置、截面变化处进行网格加密，保证计算精度；通过静力学分析模块计算额定载荷下的结构总变形量，验证最大变形值是否在管线安装允许的偏差范围内，避免因管架变形导致管道坡度不符合介质输送要求；通过模态分析提取结构前几阶固有频率与对应振型，明确结构的薄弱位置，对振型变形较大的区域针对性增设补强构件，提升整体结构的抗振性能。这类管架结构的建模与分析过程，需要兼顾结构的承载性能与材料利用率，在保证刚度、强度满足设计要求的前提下，尽量优化构件截面规格，减少不必要的材料冗余，同时要匹配厂区现场的安装空间，避开地下管线、地面设备的布设位置，保证管架安装后不影响厂区的日常巡检与设备维护作业。
