海上作业区管道储运框架式机架

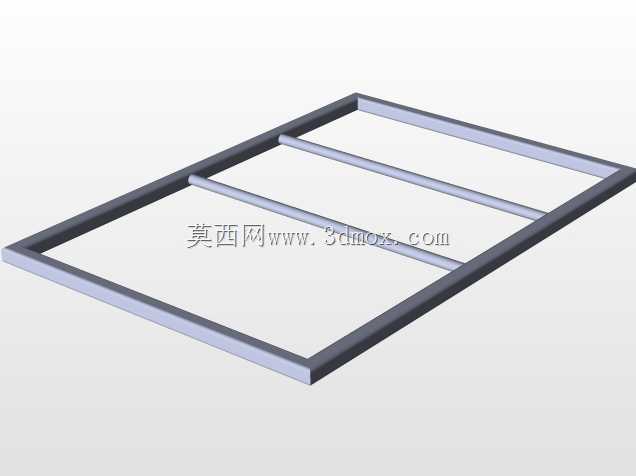

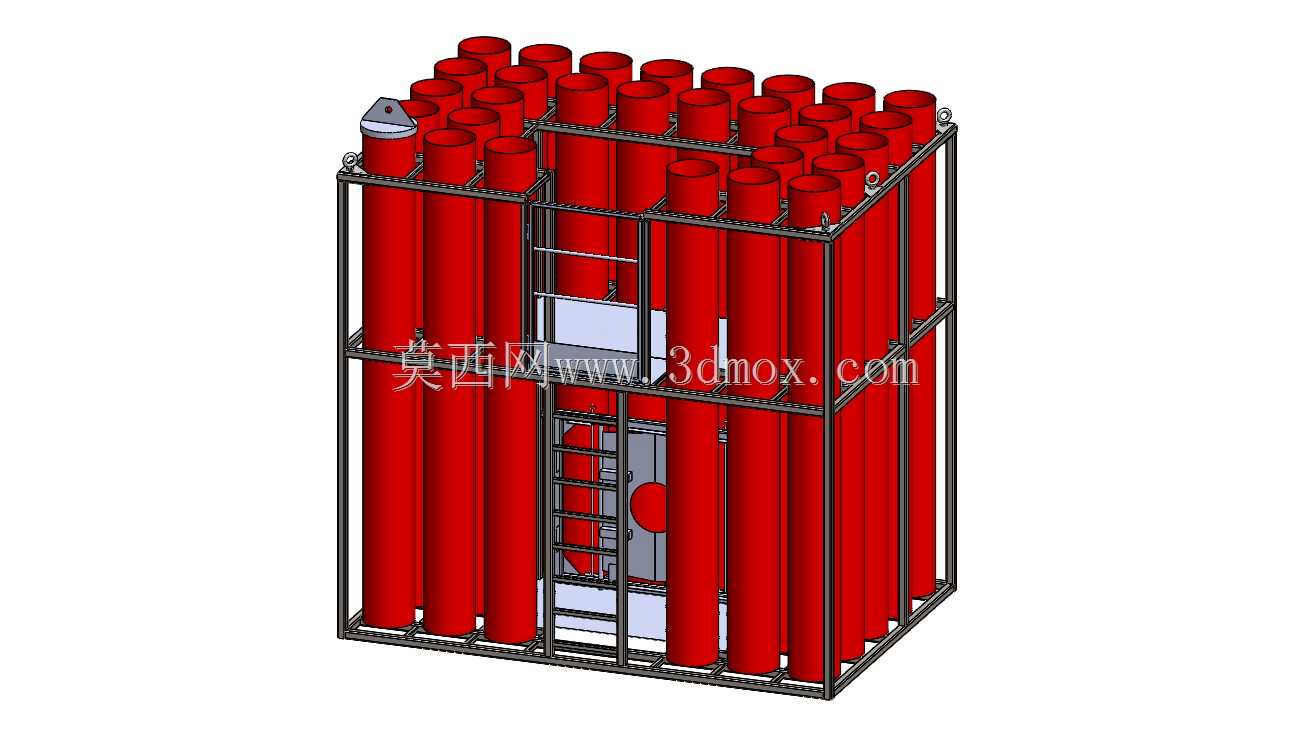

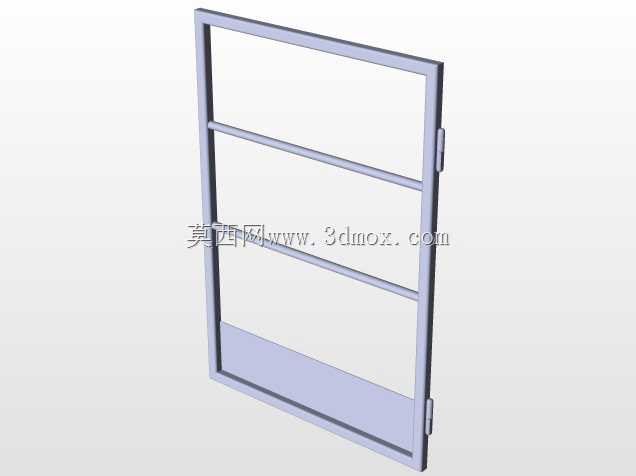

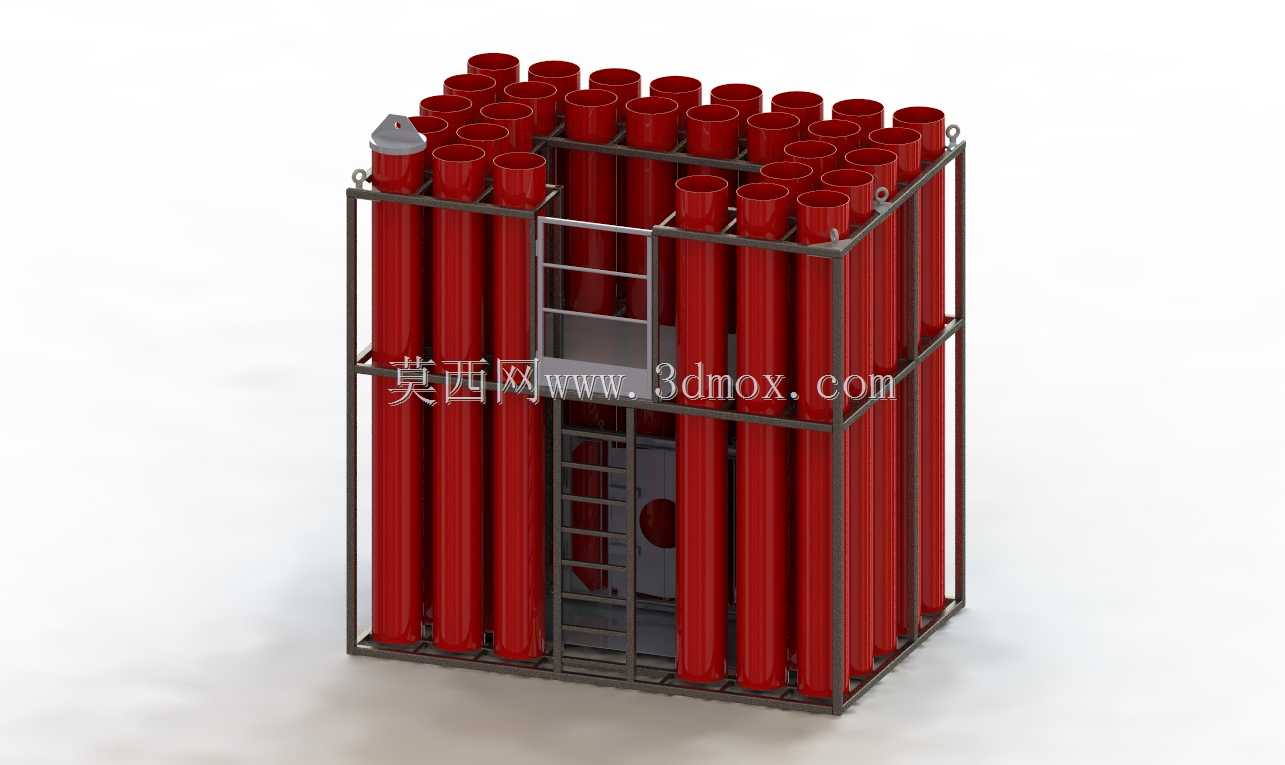

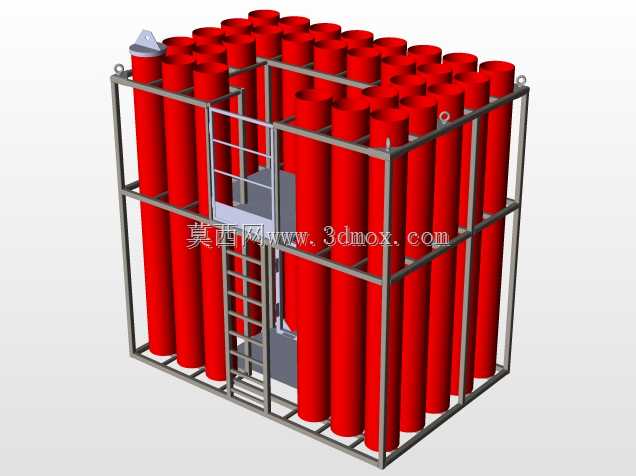

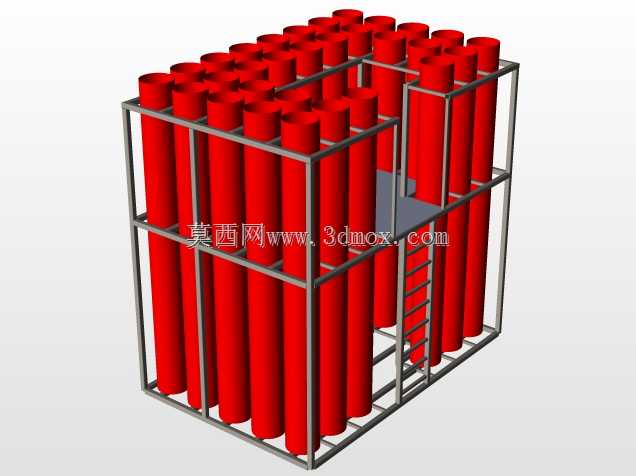

该机架主要应用于海上油气作业区域的管材临时储运环节，适配CRCI 1类BTS作业区的管材周转需求，核心用于长直型红色工艺管道的立式存放与短途转运，解决海上平台作业面狭窄、管材易滚动滑落、批量转运效率低的实际问题。整体采用框架式笼型结构设计，外围以等边角钢焊接形成矩形围护框架，横向设置三道环形箍梁，纵向设置多根竖向支撑立柱，底部为满焊的钢制承载底座，框架一侧预留带防护栏杆的操作爬梯与检修平台，方便作业人员登高架设管材、核对管材规格。设计阶段优先考虑海上作业的高盐雾腐蚀环境，所有结构件预留热浸镀锌的加工余量，框架节点处均采用满焊工艺，避免缝隙腐蚀隐患，同时框架的内空尺寸严格匹配对应规格管道的外径排布，单根管道的存放位预留2mm的安装间隙，既避免管材装卸时卡滞，也防止转运过程中管材相互碰撞磨损外壁防腐层。机架的整体外形边界适配海上平台常用的货运吊笼尺寸，顶部四个角点预留标准吊耳安装位，可直接配合平台吊机实现整体吊装转运，无需额外绑扎固定，底部框架的支脚高度适配平台标准叉车的叉齿间距，可直接通过叉车完成平面转运，适配多种作业转运场景。结构受力计算阶段，按照满载管材的总重量乘以1.5倍的海上作业动载系数校核框架强度，竖向立柱的截面选型满足满载时的压杆稳定要求，横向箍梁的抗弯强度可抵御船舶横摇5度时的管材侧向推力，避免框架变形。机架的爬梯踏步采用防滑花纹钢板制作，检修平台设置1.2米高的防护栏杆与挡脚板，符合海上作业的安全防护规范，爬梯与框架主体采用螺栓连接，方便后期损坏后快速更换。管材存放位采用立式排布设计，相比传统卧式存放可节省60%以上的平台占地面积，同时立式存放可避免管道内部积液残留，减少管道内壁的腐蚀风险，每排管材之间预留100mm的操作间隙，方便作业人员穿引吊装带完成单根管材的吊装取用。框架底部设置有可拆卸的导向定位销，可与平台上的预设固定基座快速对接，在平台遭遇风浪晃动时可避免机架整体滑移，定位销的插拔操作无需额外工具，单人即可快速完成机架的固定与解锁操作。
