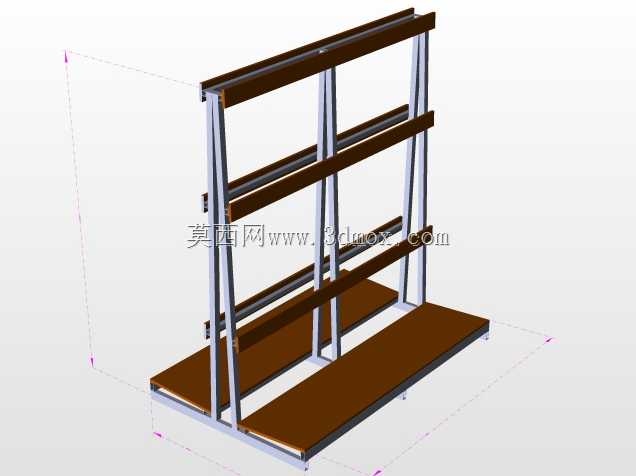

玻璃加工用立式多层物料承托机架

这款机架主要面向玻璃深加工生产环节的物料周转、临时存放场景设计，可适配玻璃原片切割后半成品、待磨边玻璃件、待钢化玻璃组件的立式承托需求，也可在玻璃成品分拣、包装工位作为临时暂存载体使用，能有效避免玻璃平放堆叠造成的表面划伤、边角磕碰问题，同时减少车间平面占地空间，提升单位面积的物料存放容量。从结构设计逻辑来看，机架采用双侧立柱搭配横向横梁的框架式受力结构，底部设置双条平行的宽面承托平台，平台表面预留防滑垫安装位，可直接承托玻璃的底边，避免玻璃底边直接接触金属型材造成崩边；上部设置多道横向挡梁，每道挡梁对应一个存放层位，可根据存放玻璃的尺寸调整挡梁的安装高度，适配不同高度规格的玻璃件存放，立柱与横梁之间采用螺栓连接的装配式结构，无需现场焊接，运输时可拆成扁平组件打包，降低物流成本，现场安装仅需配套扳手即可完成组装，无需专业焊接设备。机架的整体外形宽度适配常规车间通道的通行宽度，底部支脚设置可调脚杯，可在不平整的车间地面调整机架水平度，避免因地面倾斜导致玻璃倚靠时受力不均发生倾倒，两侧立柱的外侧预留防护绑带安装孔，存放满玻璃后可穿过绑带对玻璃件进行侧向固定，防止取放相邻玻璃时带动其他玻璃滑落。在实际生产场景中，这类机架可直接对接玻璃切割生产线的出料端，切割完成的玻璃件可直接倚靠到机架上，无需额外转运到其他存放载体，也可配合车间的手动液压叉车使用，机架底部预留叉车叉齿进入空间，整架装满玻璃后可直接通过叉车转运到下一道工序工位，减少单件玻璃的搬运次数，降低玻璃搬运过程中的破损率。设计过程中重点校核了单侧立柱的抗弯强度，以及底部承托平台的局部承压能力，确保满负载存放时整体框架形变量控制在允许范围内，不会因长期受力出现横梁弯曲、立柱变形的问题，各型材连接处的连接螺栓选用防松螺母，避免车间内叉车通行、设备运行产生的振动导致螺栓松动，提升长期使用的结构稳定性。
