燃气轮机用涡轮叶轮精密三维建模

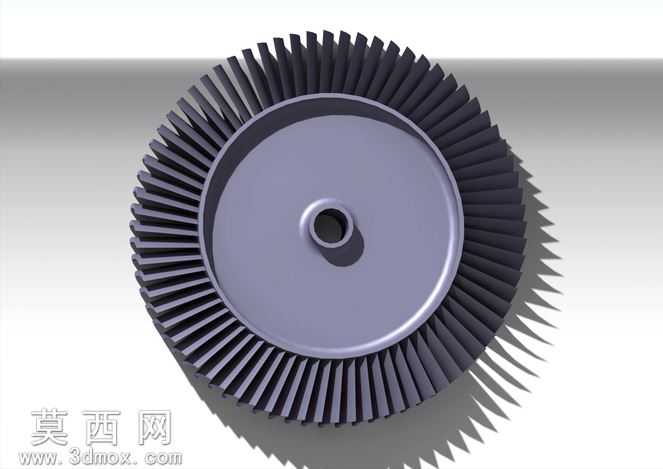

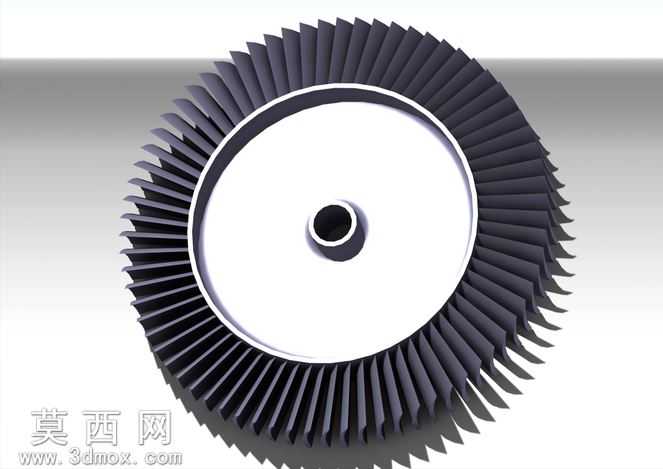

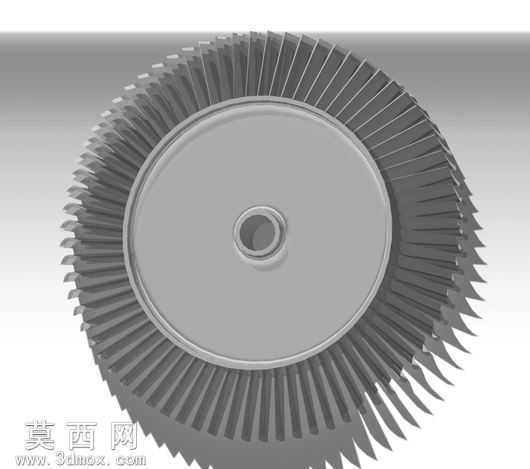

本模型为燃气轮机核心做功部件涡轮叶轮的三维参数化建模成果，建模过程围绕涡轮叶轮的实际工作特性展开，首先基于气动设计给出的叶型参数，通过三维草图逐一定义每一片叶片的根截面、中截面与顶截面轮廓线，严格控制叶片的安装角、扭转角与叶型弦长参数，保证叶片沿径向的气动扭转规律完全符合设计要求，避免叶型失真影响后续的气动仿真精度。建模时采用阵列特征完成周向均匀分布的叶片排布，精准控制叶片数量与周向节距，确保每一片叶片的相对位置完全一致，同时对叶片与轮盘的连接区域做了平滑过渡处理，模拟实际生产中的圆角结构，消除应力集中隐患，还原真实零件的工艺特征。轮盘部分采用回转特征建模，精准还原中心安装孔的孔径、孔深与端面凸台结构，轮盘外缘与叶片根部的衔接面做了贴合处理，保证装配关系的准确性，轮盘背面的轮廓也按照实际零件的减重设计做了对应结构还原，兼顾结构强度与轻量化需求。材质渲染阶段采用高温合金的金属质感材质，调整金属粗糙度与反射参数，还原涡轮叶轮作为高温转动部件的金属哑光质感，同时通过光影渲染突出叶片的扭转曲面形态与轮盘的平整端面特征，清晰展示叶片的排布规律与整体结构形态。模型完整还原了涡轮叶轮的所有关键结构特征，可用于燃气轮机的结构展示、装配干涉检查、运动仿真以及后续的有限元强度分析工作，建模过程中所有特征均保留参数化关联，可根据不同的设计需求快速调整叶型参数、叶片数量与轮盘尺寸，适配不同功率等级燃气轮机的设计需求，叶片与轮盘的连接结构完全参照实际焊接或整体铣削的工艺结构设计，保证模型与实际生产零件的结构一致性。
