工业铝型材框架式CD存储置物机架

这款铝型材拼接式置物机架，最初的设计定位是面向影音工作室、小型文创办公空间的光盘类介质集中存储场景，同时也可适配电子元器件样品、小型工装治具的分类存放需求，在非标定制框架类产品中属于轻载存储类的典型结构。从实际使用场景来看，这类框架不需要配套复杂的地脚固定结构，仅依靠底部型材的平面接触即可放置在平整的水泥地面、环氧地坪或者防静电地板上，整体安装边界不需要预留额外的膨胀螺栓安装空间，仅需在框架后侧预留100mm左右的走线或通风间隙即可，适配多数小型工作室的边角空间布置需求。

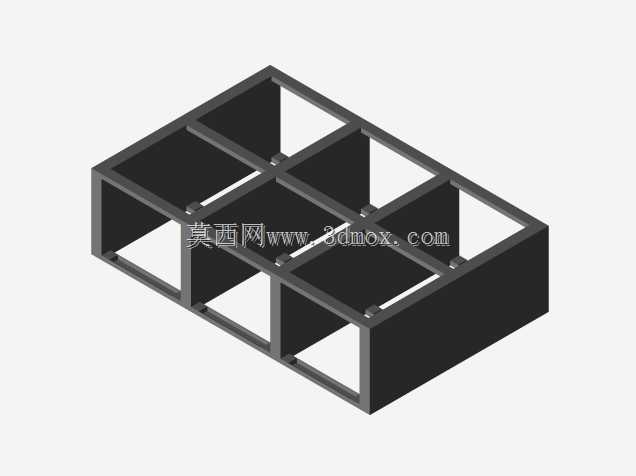

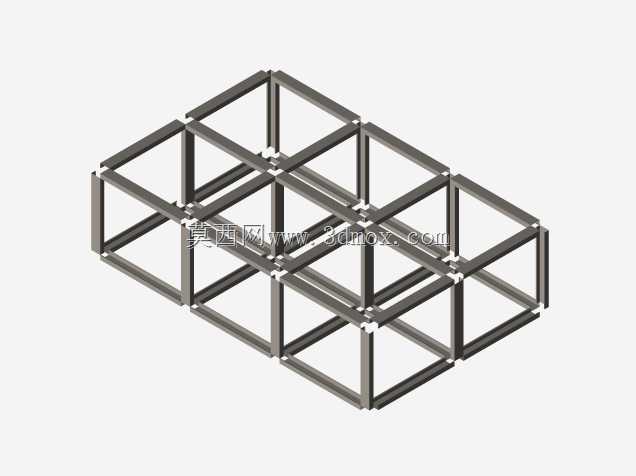

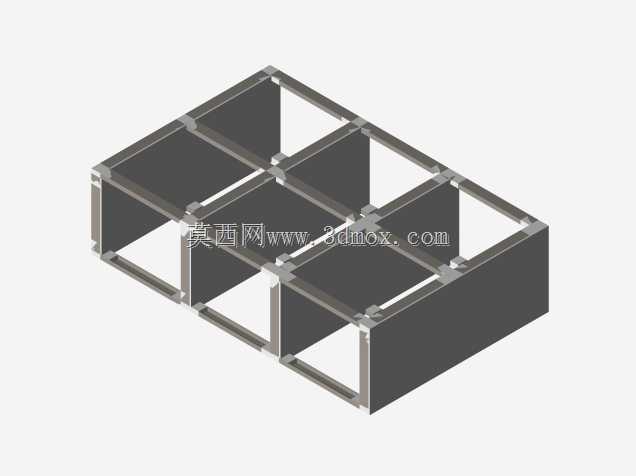

结构设计上，主体框架采用欧标工业铝型材作为主梁，连接节点采用标准角槽连接件配合尼龙或ABS材质的三维角件完成拼接，不需要现场焊接作业，所有连接部位均可通过内六角扳手完成拆装，后期如果需要调整层板间距、扩展框架高度或者宽度，仅需采购对应长度的型材和连接件即可完成改造，不需要整体报废重做。框架正面嵌入的多孔背板采用高密度纤维板或者冷轧钢板冲孔制作，孔位按照标准25mm间距排布，既可以通过挂钩挂载小型工具、光盘收纳袋，也可以起到正面防护作用，避免层板上放置的物品从正面滑落。

层板部分采用多层实木颗粒板或者密度板裁切制作，边缘做倒角处理避免划伤操作人员，层板与铝型材横梁之间通过隐藏式托块连接，不需要在层板表面打穿螺丝，保证层板放置面的平整性，每层的额定承载按照15kg设计，完全满足CD盒、小型零件盒、纸质资料的存放承重需求。框架的整体外形尺寸控制在宽度1200mm、深度400mm、高度1500mm的常规区间内，既可以保证单张标准CD盒能够竖向放置在层板上不露出边缘，也不会因为深度过大导致内侧物品取放不便，高度方向设置6层置物空间，每层的净空高度根据CD盒的标准尺寸设置为150mm，最底层距离地面预留100mm的间隙，方便日常清扫地面时不会磕碰框架底部，也能避免地面潮气直接侵蚀层板材质。

从设计思路的落地性来看，这款框架没有采用复杂的定制加工件，所有结构件均为工业铝型材体系内的标准件，物料采购周期短，组装门槛低，即使是没有丰富装配经验的人员，对照装配图纸也能在2小时内完成整机组装。框架的铝型材表面采用阳极氧化处理，日常使用中不容易积灰，擦拭维护方便，连接角件采用与型材颜色接近的浅米色材质，整体视觉效果协调，既可以放置在生产车间的工位旁作为临时置物架，也可以放置在办公区域作为资料存储架使用，适配多种不同的场景风格。在实际选型参考时，设计人员可以根据自身的存储需求调整层板数量和层间距，如果需要存放更重的物品，仅需更换更大截面规格的铝型材主梁，对应的连接角件同步更换规格即可，整体结构的拓展性极强，不需要对原有设计方案做颠覆性修改。
