1U机架式1553总线同轴配线架结构

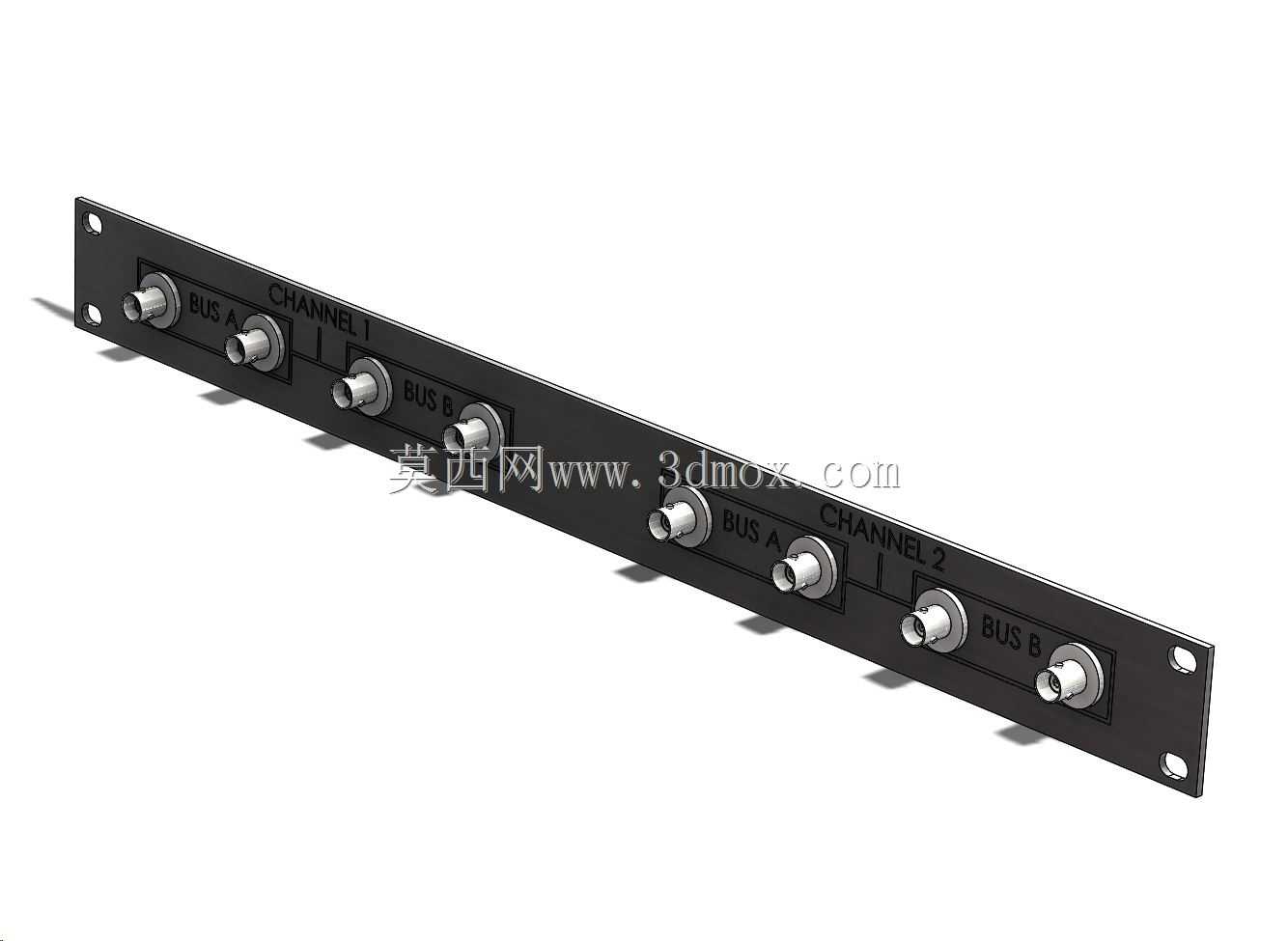

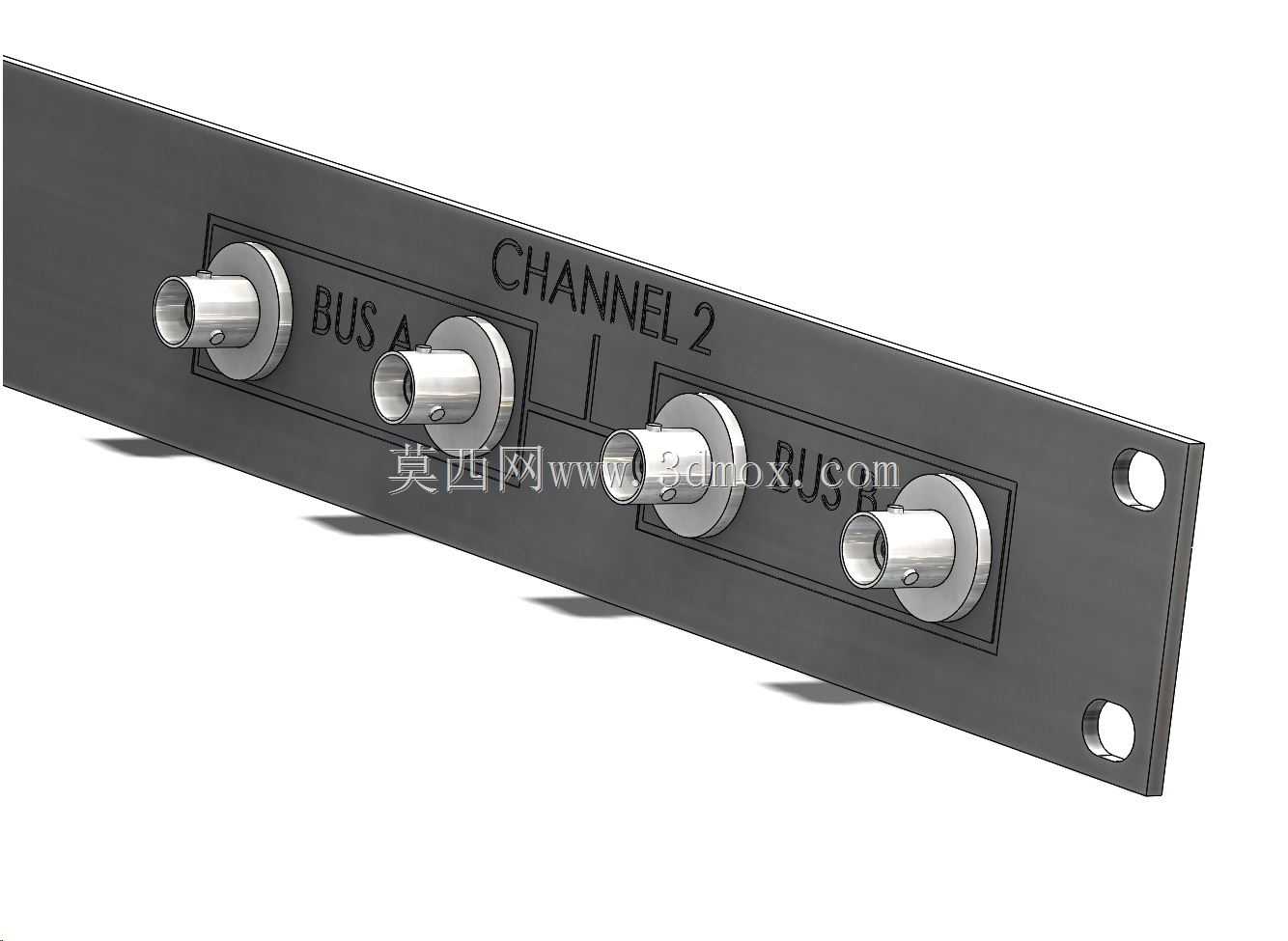

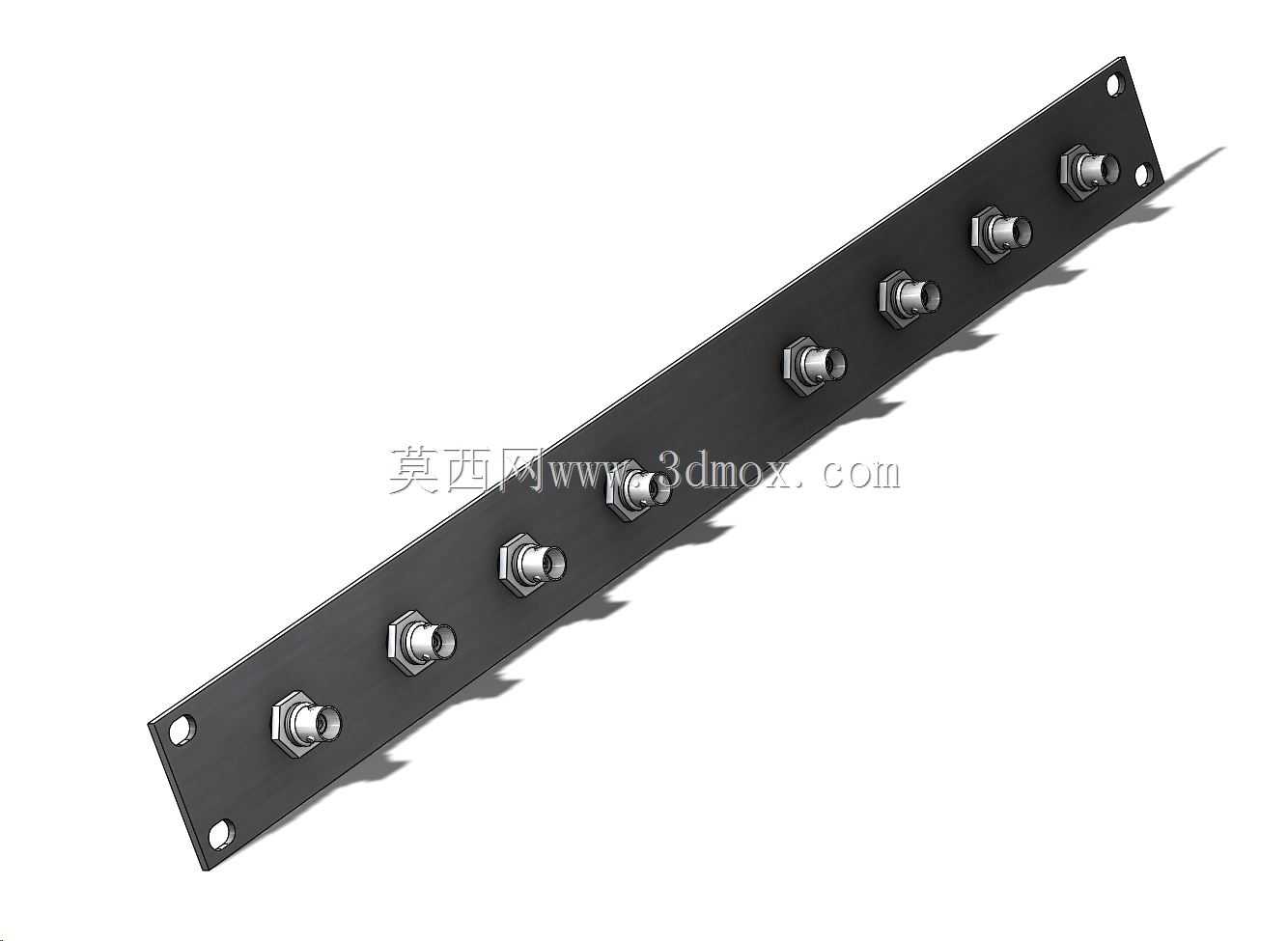

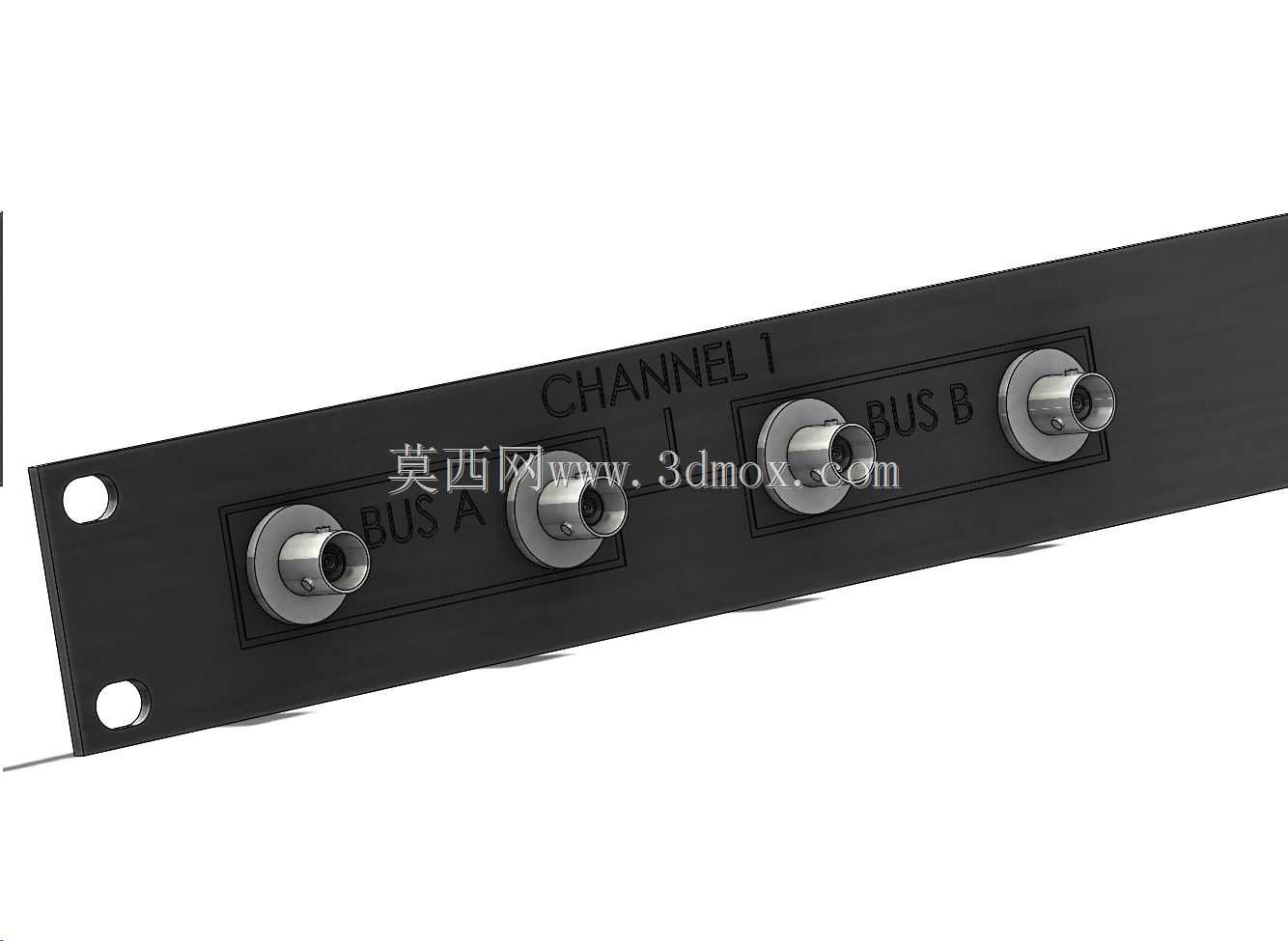

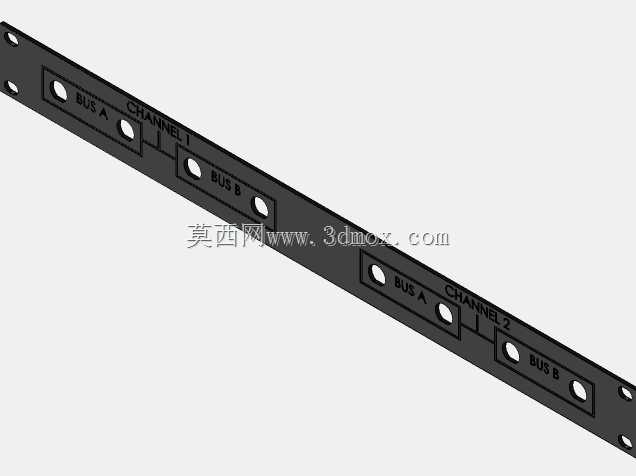

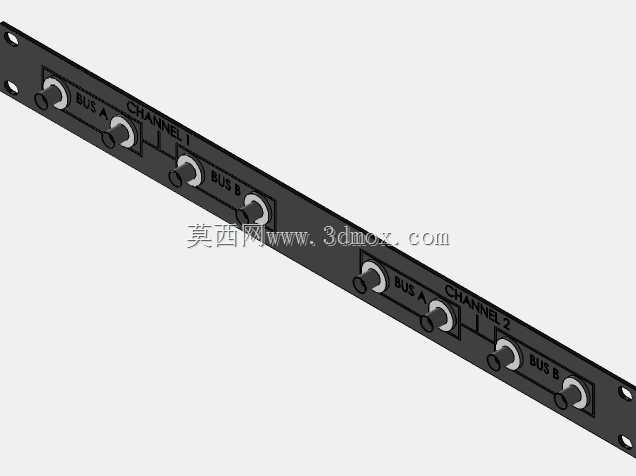

这款配线架主要面向航空航天、工业测控领域的1553B总线通讯系统部署场景，适配标准19英寸机柜安装环境，单组占用1U机架高度空间，是总线链路机柜端规整、转接的核心连接部件。在实际工程应用中，1553总线作为高可靠的串行数据总线，广泛应用于机载、车载测控系统的设备互联，当多台测控设备集中部署在标准机柜内时，零散的同轴接口直接接入设备会导致线缆排布混乱，后期链路排查、端口调整难度极大，这款配线架就是为解决该类布线痛点设计的前置转接部件。产品面板采用铝合金板材加工成型，表面做黑色氧化处理，兼顾轻量化需求与机柜内的耐磨抗刮性能，面板两侧预留标准机架安装孔位，孔位间距完全符合19英寸机柜的安装尺寸规范，无需额外转接件即可直接固定在机柜立柱上。面板上集成8个50欧姆特性阻抗的同轴适配器，分为两组通道排布，每组通道对应BUS A、BUS B双冗余总线链路，完全匹配1553总线的双冗余传输架构要求，每个适配器接口旁都做了激光蚀刻标识，清晰标注通道号与总线组别，避免现场接线时出现错接问题。设计过程中优先考虑了线缆端接的操作空间，适配器在面板背面的焊接端预留了足够的线缆弯折半径，适配常用的SYV-50-3同轴电缆端接操作，面板厚度经过受力校核，在满接线缆的情况下不会出现面板变形、接口偏移的问题，适配器与面板的连接采用法兰锁紧结构，长期插拔使用不会出现接口松动导致的阻抗不连续问题。从安装边界来看，整体面板厚度控制在2mm以内，安装后突出机柜立柱的尺寸不超过10mm，不会与机柜内前后部署的其他设备产生干涉，面板背面的适配器尾端长度经过核算，不会挤压到机柜后侧的走线槽空间，同时每个接口的中心间距满足同轴连接器插拔的操作空间要求，相邻接口插拔时不会出现互相干扰的情况。在实际布线作业中，机柜外侧的设备跳线可直接插接在配线架正面接口，机柜内侧通过预制的同轴线缆连接到对应测控设备的1553总线端口，将所有链路的转接点集中在配线架位置，后期进行链路切换、故障排查时，无需挪动机柜内的核心设备，直接在配线架端即可完成操作，大幅降低现场运维的工作量。同时面板的金属材质可实现良好的电磁屏蔽效果，适配器与面板之间做导电接触处理，配合机柜的接地系统可有效降低外界电磁干扰对1553总线信号传输的影响，保障总线通讯的可靠性，适配工业现场复杂的电磁环境使用需求。
