双层模块化长物料仓储货架结构设计

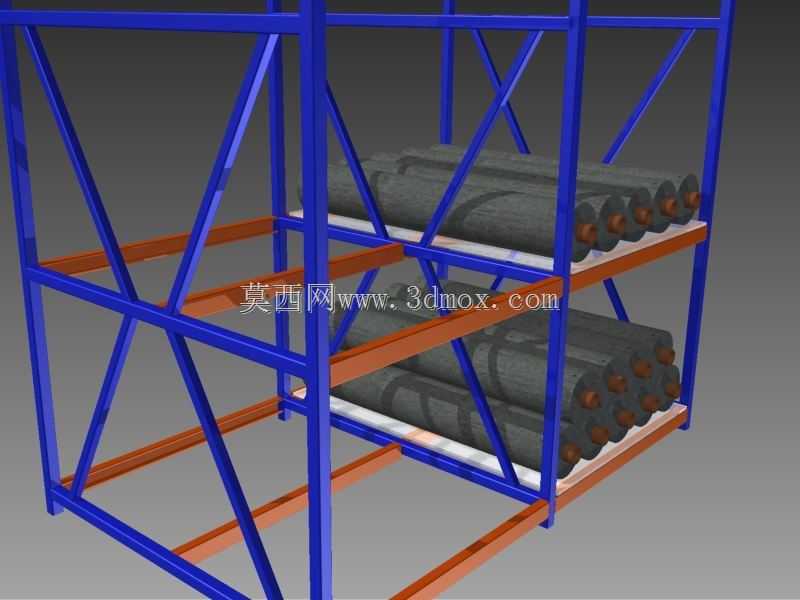

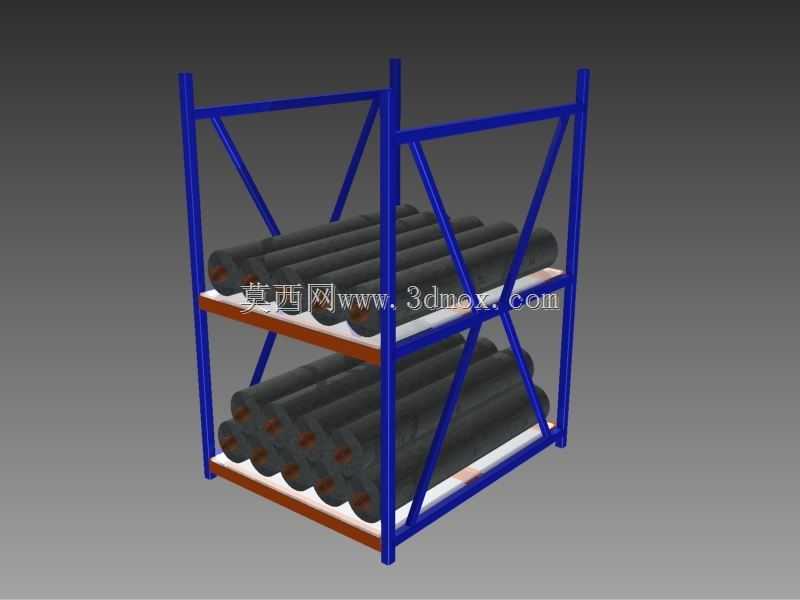

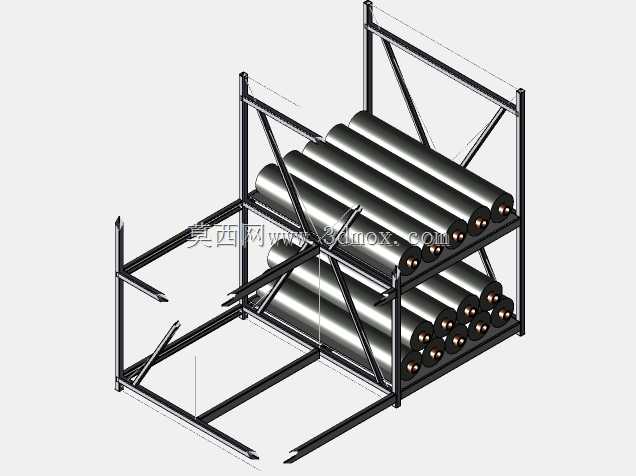

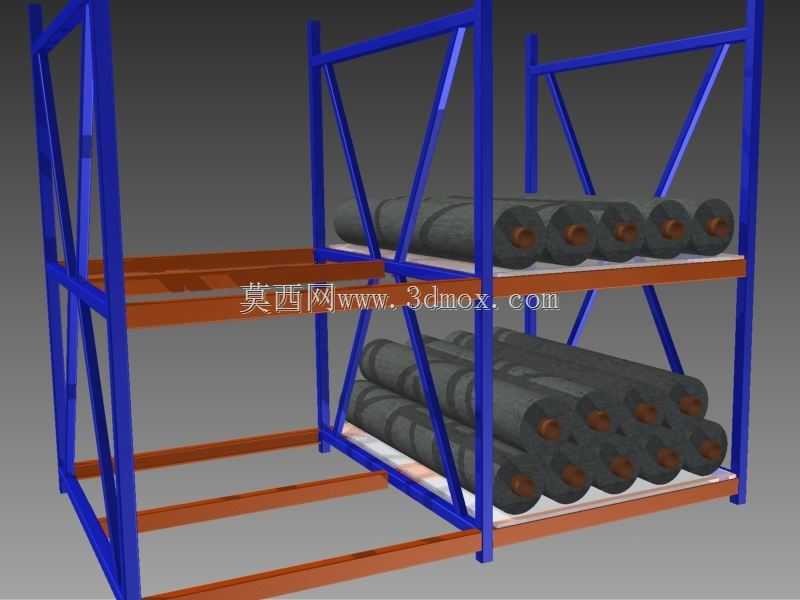

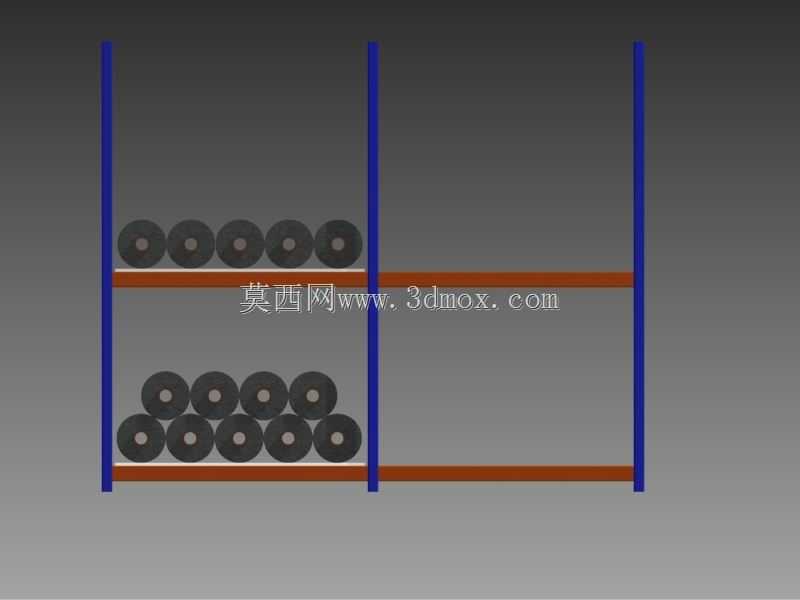

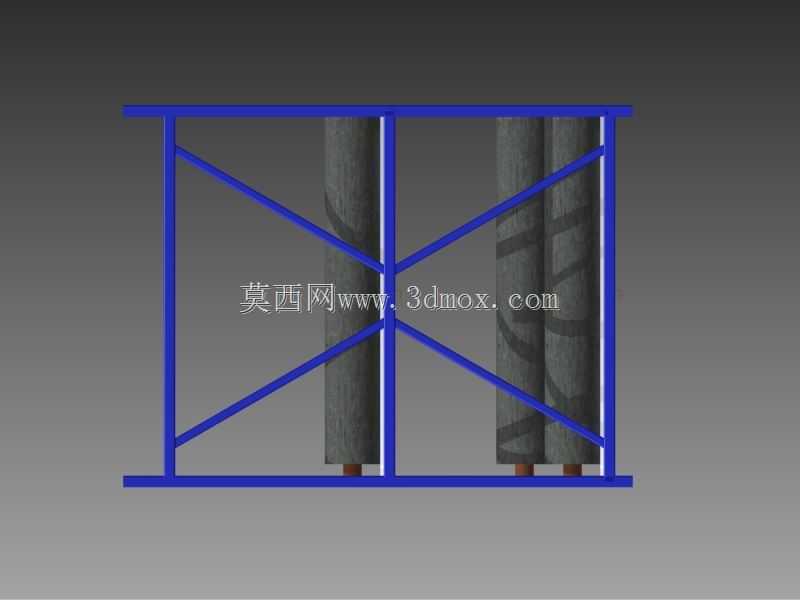

这款双层仓储货架主要面向长轴类、棒料类物料的定点存储场景，在机械加工车间、管材仓储区、卷材暂存区都能适配使用，区别于常规平托盘货架的通用存储设计，这款货架针对长度超过1.2米的长条形物料做了专属结构优化，避免长物料存放时伸出货架层板引发的磕碰、坠落风险。从实际使用场景来看，这类货架通常沿车间通道侧边排布，单组货架可独立放置，也可多组沿长度方向拼接形成连续存储区，适配不同仓储面积的布局需求。设计阶段优先考虑了框架的抗侧倾能力，主框架采用矩形截面型材焊接成型，侧面加装斜向支撑筋，在货架承受偏载、或者叉车存取物料产生侧向碰撞时，斜撑可将侧向力快速传导至底部支脚，避免框架整体变形。层板采用木质承托板搭配金属边框的结构，木质板面可以缓冲棒料、卷材放置时的冲击，避免硬质金属面刮伤工件表面，金属边框则对层板边缘做加固，防止长期承重后层板边缘出现开裂、塌边问题。两层存储位的层高做了差异化设置，下层预留更高的净空，可存放直径更大、单重更高的棒料或卷材，上层净空适配直径更小、重量更轻的长物料，匹配人工辅助存取或者低位叉车取货的操作高度，避免上层物料过重带来的取货坠落风险。安装边界方面，单组货架的底部支脚预留了膨胀螺栓安装孔，可直接固定在硬化混凝土地面上，不需要额外做预埋基础，地面平整度要求控制在每米落差不超过3mm即可，避免框架安装后出现应力集中。框架的竖向立柱上预留了可调节的层板安装位，可根据实际存储物料的直径大小调整两层之间的净空高度，不需要重新焊接框架，适配不同批次物料的存储需求。在存取操作的适配性上，货架的正面没有设置横向遮挡横梁，叉车可从正面直接将成捆棒料送入层板位，不需要额外调整货叉角度，存取操作的容错空间更大，侧面的斜撑布置在框架后侧，不会干扰正面的存取作业路径。实际承重分配上，下层承托板的额定承重高于上层，符合重物放低位的仓储安全规范，每层承托板的下方都加装了横向承托梁，将层板承受的重力均匀传导到两侧竖向立柱上，避免层板中部长期承重出现下挠变形。
