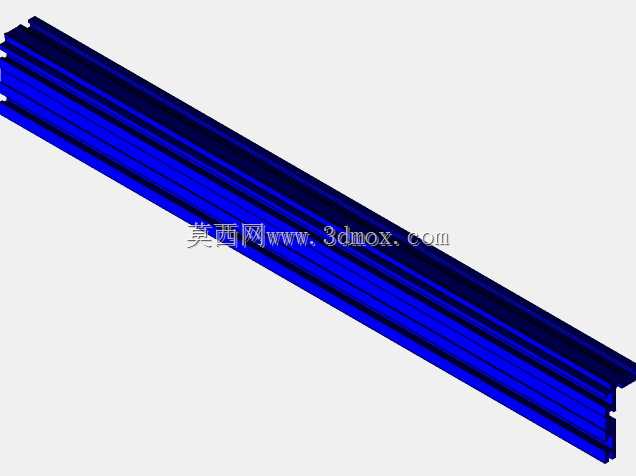

克雷格L形齿条截面结构三维建模

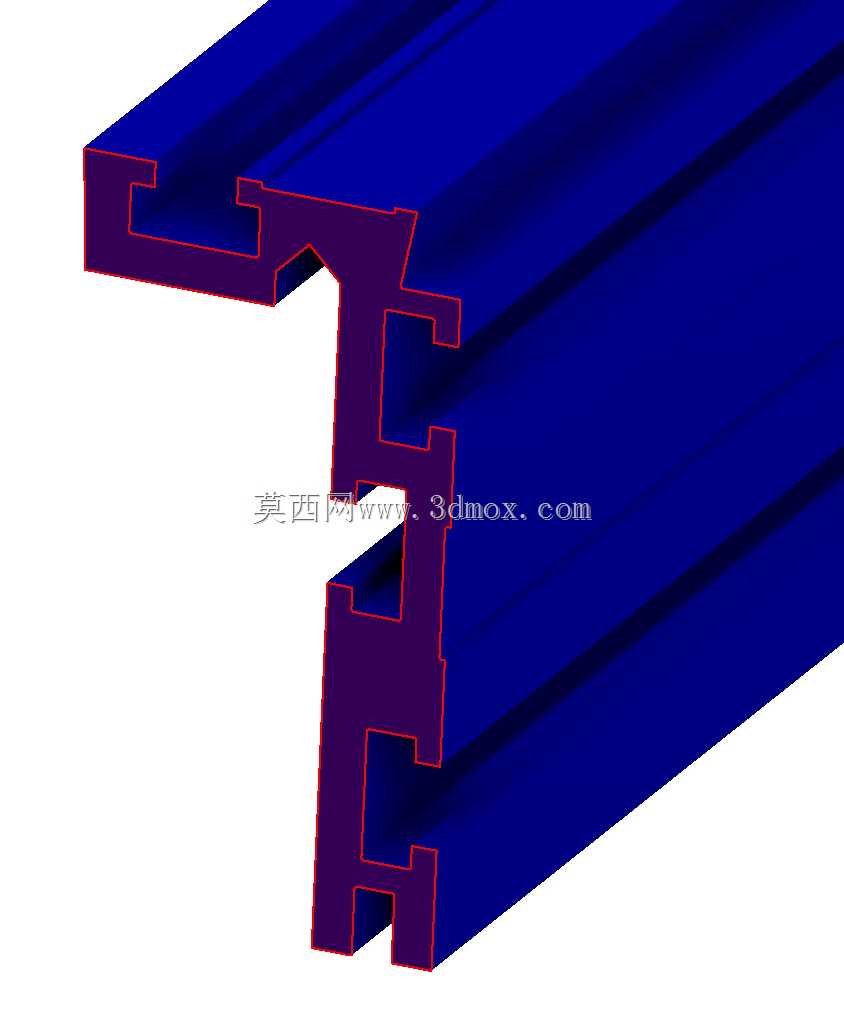

这款L形截面的齿条构件，最初的建模初衷是为了适配车间内模块化克雷格L-Rack搭建场景，做产线周边防护栏、工位物料挂架、轻型输送线侧边导向的配套传动与支撑构件，实际落地时也可拓展用于小型自动化设备的直线传动副、定制化工装台的可调式安装基座。从截面结构来看，L形的弯折边并非等厚设计，每一侧的齿形卡槽都做了错位排布，相邻齿槽的间距匹配标准配套卡接件的尺寸，不需要额外打孔攻丝就能实现相邻构件的快速拼接，安装时只需要将对应卡块推入齿槽锁紧即可，能大幅减少现场装配的钻孔、校准工作量。设计过程中特意没有做100%的工业级公差复刻，而是偏向车间快速搭建的实用化取向，弯折处的圆角做了适度放大，避免应力集中导致的型材受载开裂，同时齿形的啮合面预留了0.2mm的安装间隙，适配现场安装时的尺寸偏差，不会因为地面不平、构件拼接错位出现卡滞问题。从安装边界来看，L形的两个垂直边分别承担不同功能，长边作为齿条的传动基准面，齿形排布在外侧，可配套直齿轮实现直线往复运动的动力传递，短边作为安装固定面，预留的卡槽可直接嵌入T型螺栓，对接车间现有铝型材工作台的标准槽口，不需要额外加工转接板。实际应用中，这类L形齿条在轻型自动化产线的工位推送机构、小型仓储设备的升降导向、车间柔性防护栏的可调式固定场景中使用率很高，相比传统直齿条加独立安装角码的组合，一体化的L形结构减少了拼接零件数量，整体刚性更好，受侧向力时不会出现角码松动导致的传动精度偏移。建模时特意还原了截面的每一处卡槽细节，包括齿根处的退刀结构、弯折边的加强筋凸起，这些细节在实际加工挤压模具时都是必要的结构，能保证型材挤出后的成型精度，不会出现壁厚不均、齿形缺料的问题。对于做车间模块化搭建、小型非标设备设计的工程师来说，这个模型可以直接导入装配体做布局验证，提前确认齿条安装后的行程范围、与周边构件的干涉情况，减少现场安装时的反复调整工作量。
