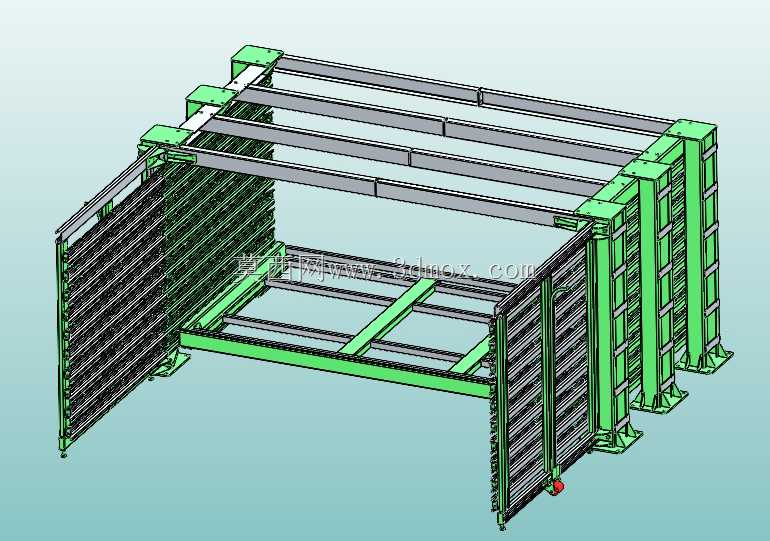

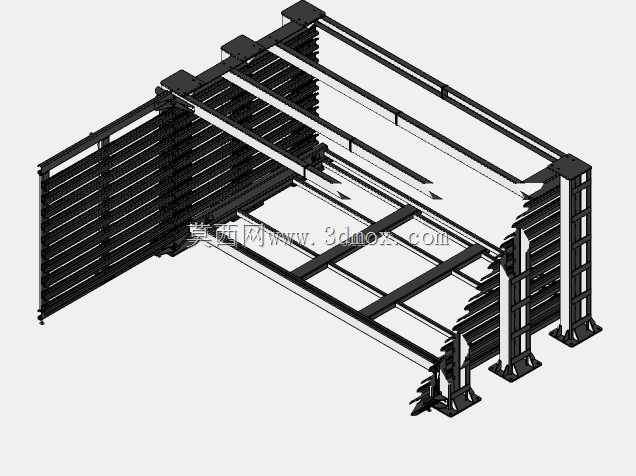

双侧推拉式多层板材存储推出架结构

这款推出架主要面向板式加工、电子组装、钣金生产车间的平面类物料周转存储场景，解决传统固定式货架存取深层物料时需要探身、挪动外层物料的痛点，适配存放PCB板、金属薄板、木质板材、裁切后片材等规整平面工件，可直接对接生产线旁的上料工位，也可作为工序间的缓存存储载体使用。整体采用框架式对称结构，两侧设置多组平行排布的存储格层，每一层都配备独立的推拉滑移结构，存取物料时可将对应层的承载托架整体向外拉出，无需探入架体内部即可完成取放操作，单层出拉行程可覆盖整层承载面，操作人员站在架体侧方即可完成全部存取动作，能有效降低车间作业的弯腰探身频次，减少物料磕碰刮擦的概率。架体主支撑采用加厚矩形型钢焊接成型，立柱底部设置带安装孔的固定脚座，可通过膨胀螺栓与车间地面刚性连接，避免满载推拉过程中出现架体倾覆风险；顶部设置多道横向连接梁，将两侧立柱组刚性连为整体，提升整架的抗扭刚度，即使单侧多层满载推拉时，架体也不会出现明显形变。层间承载托架采用滚轮滑移结构，沿立柱内侧的导向轨道运行，托架边缘设置挡料结构，避免推拉过程中物料从侧边滑落；架体中部预留足够的通行与操作空间，两侧层架的推拉动作互不干涉，可同时支持两名操作人员在两侧分别存取不同层的物料。设计过程中优先考虑了安装边界的适配性，整架宽度可根据存放物料的最大幅面调整层架间距，立柱高度可根据车间层高、操作人员的舒适作业高度调整层数，单层层高可根据存放物料的堆叠厚度灵活配置，不需要额外改动主框架结构即可适配不同规格的平面类物料存储需求。滑移结构的阻力经过匹配调试，满载状态下单人即可轻松完成推拉动作，托架拉出后设置有限位结构，避免过度拉出导致托架脱落；架体表面采用喷塑处理，适配车间多粉尘、少量油污的作业环境，日常清理维护仅需擦拭即可，不需要额外的润滑保养作业。
