手摇式双齿轮烟草切割设备结构设计

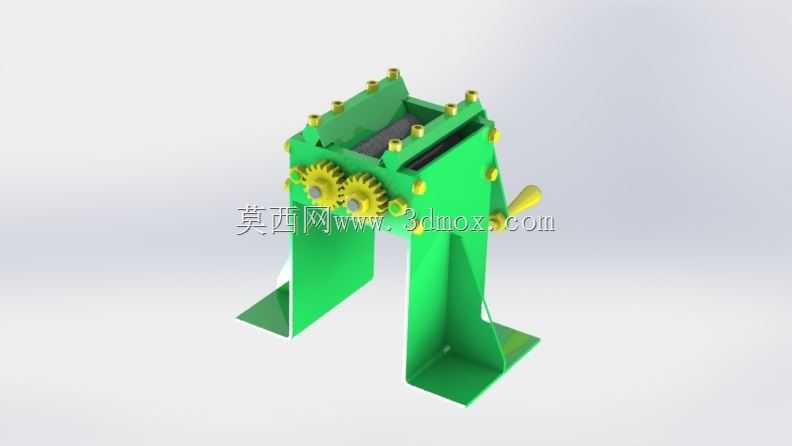

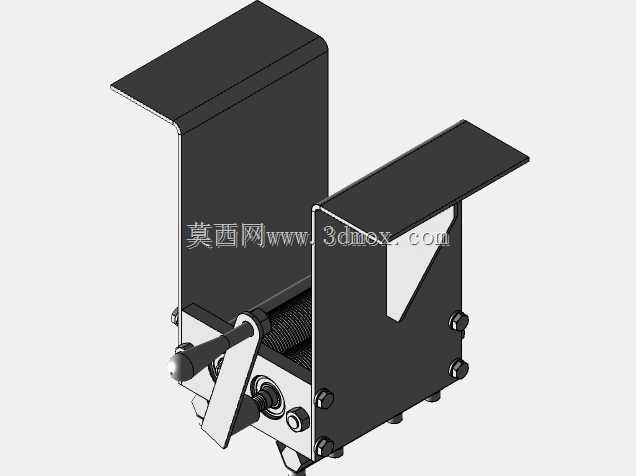

这款手动烟草切割设备主要面向小型烟叶加工、烟草样本制备以及个体烟农的初加工场景，在缺乏电力供应的田间临时加工点、小型作坊式烟叶处理工位都能适配使用，不需要外接动力源，单人即可操作完成烟叶的定长切断作业。设备核心采用双圆柱齿轮啮合传动结构，摇动手柄时，主动齿轮带动从动齿轮同步反向转动，齿轮轴端连接的滚切刀辊形成对切剪切力，送入进料口的烟叶会被匀速带入切割工位，被剪切为均匀的段状结构，相比传统铡刀式手动切割，双齿轮传动的进给更平稳，不会出现烟叶堆叠卡滞、切割断面不齐的问题。设计阶段优先考虑了手动操作的省力特性，齿轮模数选取适配手动输入扭矩，传动比设置在1:1区间，摇臂长度经过力臂校核，操作人员施加较小的握力即可带动刀辊连续转动，长时间操作也不会产生过度的肢体疲劳。设备的支撑机架采用立式支腿结构，两个L型支腿底部带有外翻的安装底板，底板上预留有螺栓固定孔，可以直接通过膨胀螺栓固定在木质工作台、水泥台面上，安装时不需要额外制作适配底座，支腿的跨距经过重心校核，满载切割作业时整机不会出现侧翻、晃动的问题。设备上部的腔体为进料与切割集成腔，腔体上盖通过多组螺栓紧固，日常维护时拆开上盖即可清理刀辊残留的烟渣、检查齿轮啮合间隙，不需要完全拆解整机结构。腔体两侧的轴承座直接集成在侧壁上，减少了额外的连接零件，既控制了整机重量，也提升了传动部分的同轴度精度。刀辊与齿轮轴采用键连接固定，磨损后可以单独拆卸更换刀辊，不需要更换整个传动组件，降低了后期维护的成本。设备的出料口直接开设在两个支腿之间的空腔位置，切割完成的烟段会直接从空腔下落至下方放置的收集容器内，不需要额外设置导向溜槽，简化了整体结构。整体外观采用辨识度较高的涂装区分功能区域，传动齿轮、操作手柄采用与机架不同的表面处理方式，操作人员可以快速识别操作位与传动危险区域，避免操作过程中误触转动部件造成伤害。从安装边界来看，设备整体占用的台面空间较小，支腿底部的安装孔位间距适配常规工作台的安装尺寸，不需要对现有加工工位做大规模改造即可快速部署使用，对于小规模、分散式的烟草初加工场景适配性极强。
