车床快换式定位夹持外壳组件结构

项目分类:机床 发布时间:2022-02-22 ID:561307
  • 车床快换式定位夹持外壳组件结构
  • 车床快换式定位夹持外壳组件结构

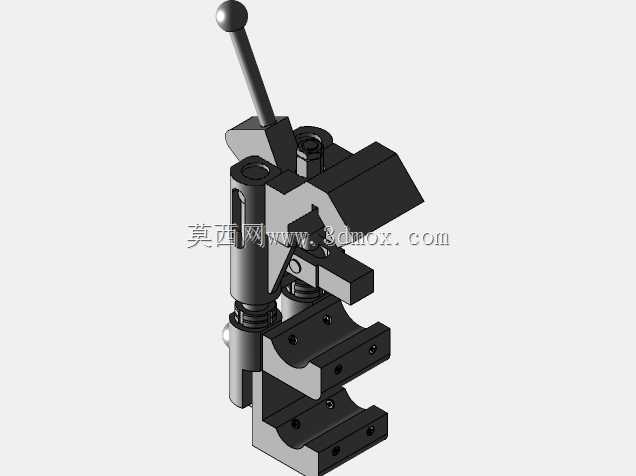

  在普通卧式车床的小批量多品种加工场景里,这类夹持定位外壳组件是替代传统手动压板、简易角铁夹具的实用结构,主要承担轴类、异形小型工件的快速装夹定位功能,适配车床中拖板上方的安装工位,不需要对原有车床导轨、刀架结构做破坏性改装,就能实现工件的快速夹紧与角度定位。从实际加工场景来看,车间里加工带偏心台阶、侧向定位面的小型轴套、传感器安装座类零件时,传统四爪卡盘找正耗时久,重复装夹的定位误差容易超差,这套组件通过侧向的球头手柄驱动内部的斜楔锁紧机构,扳动手柄即可完成夹块的开合动作,锁紧行程预留了3-5mm的调节余量,能适配一定尺寸范围内的工件装夹,不需要每次装夹都重新调整夹块位置。设计上优先考虑了车床加工时的受力特性,

  组件的主体外壳采用一体式铸钢基体加工,安装底面做了刮研处理,平面度控制在0.02mm以内,和车床中拖板的安装面贴合时能保证足够的接触刚度,避免高速切削时出现振刀纹。夹块的安装位设计了可换式结构,不同夹持轮廓的夹块可以通过侧面的紧固螺钉快速更换,不需要拆卸整个组件的主体外壳,换型时间能压缩到1分钟以内,适配小批量生产的快换需求。组件的侧向定位基准面做了淬火处理,硬度达到HRC45-50,长期和工件定位面接触也不会出现磕碰凹陷,能长期维持定位精度。从安装边界来看,整个组件沿车床轴向的总长度控制在280mm以内,径向最大突出高度不超过120mm,安装后不会和车床的回转刀架、尾座顶尖产生运动干涉,

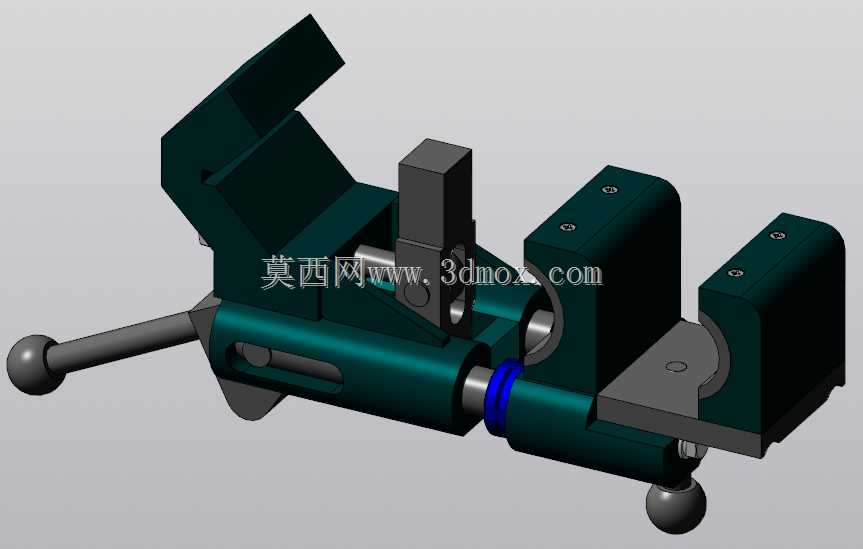

  组件上预留的两个长条形安装槽可以适配中拖板上不同间距的T型槽安装尺寸,安装时只需要用T型螺栓穿过安装槽锁紧即可,不需要额外加工安装孔。内部的传动杆做了镀铬处理,表面粗糙度达到Ra0.8,和外壳内孔的配合间隙控制在0.01-0.02mm之间,扳动手柄时传动顺畅没有卡滞,长期使用也不会因为切屑进入出现卡顿问题。组件上的蓝色密封环用来阻挡加工时的切削液、细碎切屑进入内部传动腔,避免内部斜楔面出现磨损,日常维护只需要定期从注油孔注入少量润滑油即可,不需要整体拆解保养。在实际使用中,这套组件可以配合尾座的顶尖完成长轴类零件的辅助支撑夹持,也可以单独使用完成小型异形件的定位装夹,夹持后的工件重复定位精度能控制在0.03mm以内,

  能满足普通车削加工的公差要求。外壳的轮廓做了倒角处理,没有尖锐的凸起棱角,操作时不会剐蹭操作人员的工作服,操作手柄的球头做了滚花处理,手上沾有切削液时扳动也不会打滑。夹块的夹持面设计了V型槽和平直面两种结构形式,V型槽用来装夹圆形轴类零件,平直面用来装夹带平面的异形零件,两种夹持面集成在同一组夹块上,不需要频繁更换夹块就能适配不同类型的工件。组件的尾部设置了行程限位块,当手柄扳动到锁紧位置时,限位块会和外壳端面贴合,避免锁紧力过大夹伤工件表面,同时也能防止内部传动件过行程损坏。在加工带角度的斜面零件时,还可以通过松开组件底部的锁紧螺栓,将整个组件绕安装中心旋转一定角度,对准刻度线后锁紧即可完成角度调整,不需要借助正弦规等辅助量具找正,能大幅降低斜面孔、斜面加工的找正时间。从结构强度来看,整个组件在承受最大1500N的切削力时,外壳的最大变形量不超过0.01mm,不会因为切削力过大导致夹持松动,完全能满足碳钢、铝合金、铜合金等常见金属材料的车削加工需求。
