齿轮齿条往复运动传动机构

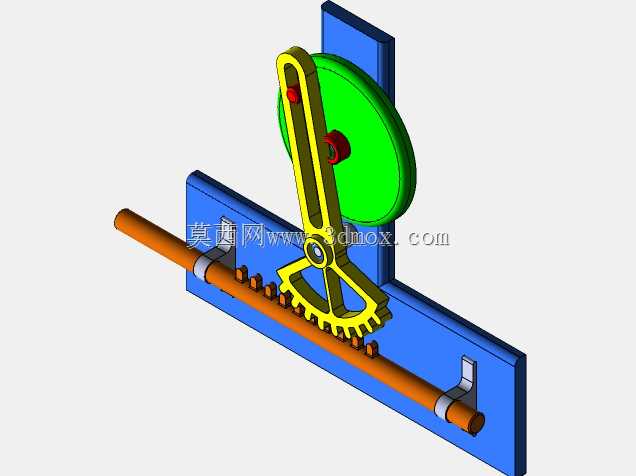

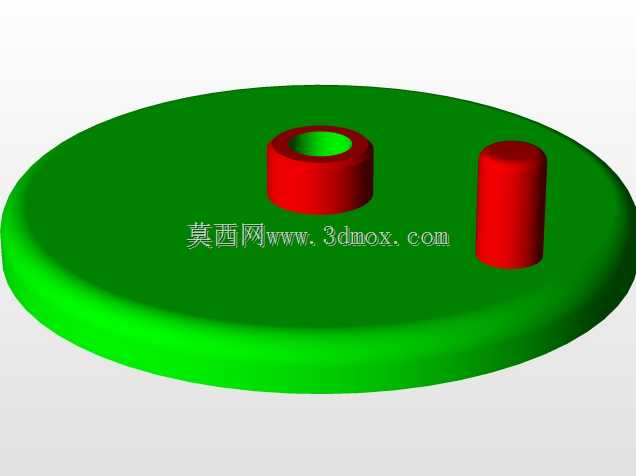

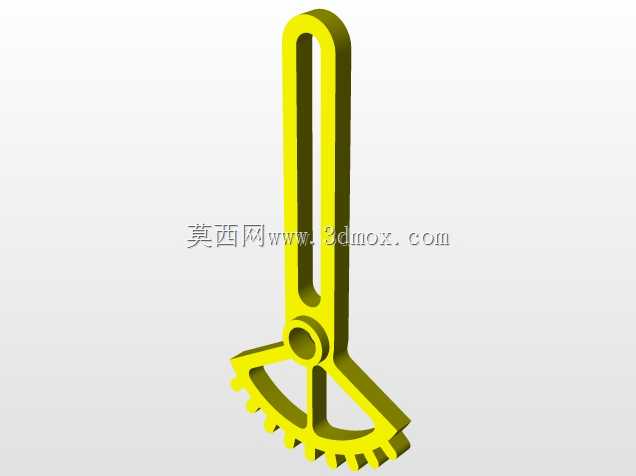

该齿轮齿条传动机构主要应用于需要将连续旋转运动转换为直线往复运动的自动化设备工位，常见于小型送料装置、间歇进给机构、工位切换摆台等场景，可在低速轻载的工况下实现精准的直线往复位移输出，替代部分气缸直推结构，在行程固定、动作节拍稳定的设备中具备更高的同步性与使用寿命。整套机构通过立式安装板完成整体固定，安装板上预留了对应轴系的安装孔位，底部的横向光杆作为齿条的运动导向支撑，齿条通过滑套与光杆配合，保证直线运动过程中无径向窜动，齿轮与扇形齿段的啮合间隙可通过调整安装板上的轴座位置进行微调，避免传动过程中出现卡滞或回程误差过大的问题。设计过程中优先考虑了运动轨迹的合理性，上部的曲柄摇杆结构与偏心轮配合，将输入轴的连续旋转转化为扇形齿件的往复摆动，扇形齿与下方直齿条啮合，最终带动齿条沿光杆做直线往复运动，整套传动链无复杂冗余部件，所有铰接位置均预留了轴套安装位，可根据实际负载需求加装铜套或轴承降低磨损。安装边界方面，整套机构的固定基准为后侧立式安装板，安装板的平面度要求控制在0.1mm以内，输入轴的中心高与底部光杆的中心距需严格按照设计尺寸保证，避免啮合错位；齿条的有效行程由扇形齿的摆动角度决定，可通过调整曲柄的偏心距改变摆动幅度，进而适配不同的进给行程需求。实际使用过程中，需在齿轮齿条啮合面、各铰接位置定期加注润滑脂，降低运动副的磨损速率，整套机构的负载能力由齿轮齿条的模数、轴系的直径共同决定，适配轻载工况下的往复传动需求，建模过程中所有配合面均预留了合理的公差间隙，可直接导出工程图用于加工生产，也可作为模块化机构直接集成到非标自动化设备的整体设计中，减少重复建模的工作量。
