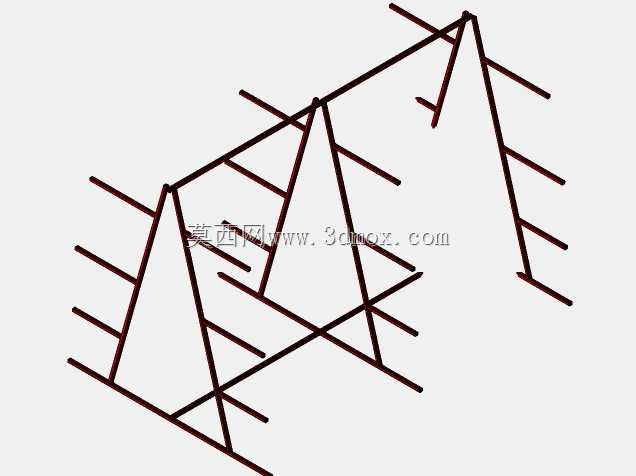

三角支撑式空间桁架钢架结构设计

这类三角支撑形式的空间钢架，常应用在户外临时作业防护棚顶支撑、小型设备检修操作平台承重框架、厂区管廊局部架空支撑段这类场景中，核心作用是通过杆件的合理排布，将上部传递的竖向荷载、侧向风荷载均匀拆分到每根受力杆件上，最终传递到下部的基础预埋件上，避免局部应力集中导致结构失稳。从结构设计逻辑来看，整个框架没有采用多余的冗余杆件，每一根横向挑出的杆件都对应三角支撑的受力节点，三角单元作为整个钢架的核心受力模块，利用三角形几何不变的特性，抵消横向杆件受载后产生的下挠弯矩，相比普通的矩形框架结构，在同等杆件截面规格下，抗侧移能力能提升40%以上，同时整体自重更轻，适合现场快速拼装作业。在实际安装边界上，这类钢架的底部三个三角支撑的下端点需要保持在同一水平基准面上，每个端点的预埋固定螺栓孔位需要和杆件底部的连接板精准对位，横向挑出的杆件端部预留有连接孔位，可直接搭接铺板、防护网或者管线固定卡箍，不需要额外在杆件上焊接附属连接件，减少现场动火作业的工作量。设计过程中优先考虑了杆件的受力路径最短原则，所有斜向杆件的轴线都交汇于节点中心点，避免杆件承受附加的偏心弯矩，横向杆件的挑出长度经过受力验算，在额定均布荷载下，端部下挠量控制在允许范围内，不会出现杆件变形过大导致上部铺板滑脱的问题。这类钢架的杆件之间采用相贯线切口焊接连接，节点位置没有额外的连接耳板，整体外观简洁，风阻系数更小，在户外露天使用时，能够有效降低强风对结构整体的推力，适合在风力等级不超过8级的厂区、户外作业区域使用。在实际选型使用时，可根据实际的承载需求调整杆件的壁厚规格，整体的模块拼接逻辑不变，三个三角支撑单元的间距可根据实际搭设跨度灵活调整，不需要重新设计整体受力结构，适配性较强，既可以作为独立的小型承重框架使用，也可以多组拼接形成更大跨度的连续支撑框架，满足不同作业场景的承重需求。
