减压阀配套直齿圆柱传动齿轮结构

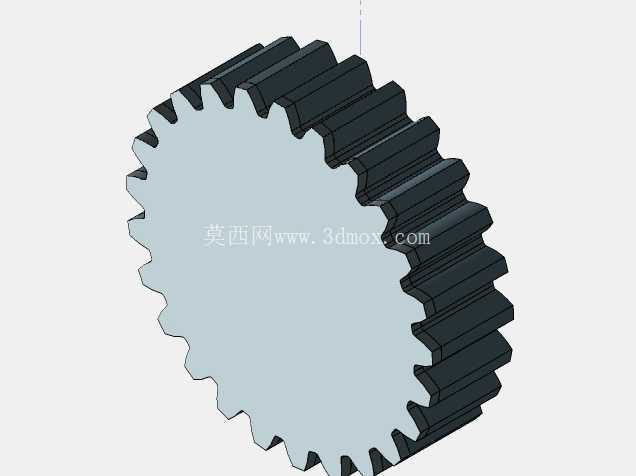

　　该直齿圆柱齿轮作为减压阀内部的动力传递构件，在调压执行机构中承担定比扭矩传递的作用，齿轮外周均匀分布标准渐开线直齿，轮齿沿齿轮轴向等宽延伸，整体为盘式实心轮体结构，中心预留轴孔安装位，可与调压转轴配合完成周向固定，将输入端的旋转扭矩平稳传递至阀内调节组件，带动阀芯完成开度调整，实现管路压力的稳定调控。

　　从实际工况适配角度出发，该齿轮的齿形参数按照常规低压流体控制阀的传动负载匹配设计，齿顶圆、齿根圆过渡平滑，轮齿齿侧预留合理啮合侧隙，既可以避免传动过程中出现齿面卡滞，也能补偿阀体内温湿度变化带来的微小尺寸形变，在长期往复小幅转动的调压场景下，不会出现齿面过早磨损、啮合异响的问题。齿轮轴向厚度与阀体内腔的安装空间完全适配，轮体两侧端面与腔体内壁保留微小轴向间隙，转动过程中不会发生端面摩擦剐蹭，中心轴孔的同轴度与轮齿分度圆保持严格同心，运转时径向跳动量控制在较低水平，保障调压动作的线性度与重复精度。

　　设计过程中优先兼顾了传动平稳性与加工工艺性，直齿结构无需螺旋角加工，采用常规滚齿、插齿工艺即可完成齿形加工，量产时制造成本更低，装配时无需考虑轴向分力，支撑转轴仅承受径向载荷，可简化阀体内的轴承支撑结构。轮体无多余减重镂空结构，整体刚性充足，在调压瞬间的冲击载荷下不会出现轮体变形、断齿风险，齿面可根据实际使用场景选择调质、发黑等处理方式，提升耐磨与防锈能力，适配水暖、工业流体管路等多种减压阀的内部传动布局，建模时完整还原了每一个轮齿的渐开线轮廓、齿根过渡圆角与轮体端面特征，可直接用于机构运动仿真、干涉检查与加工出图参考。
