厨房切割设备用齿轮齿条传动滑板结构

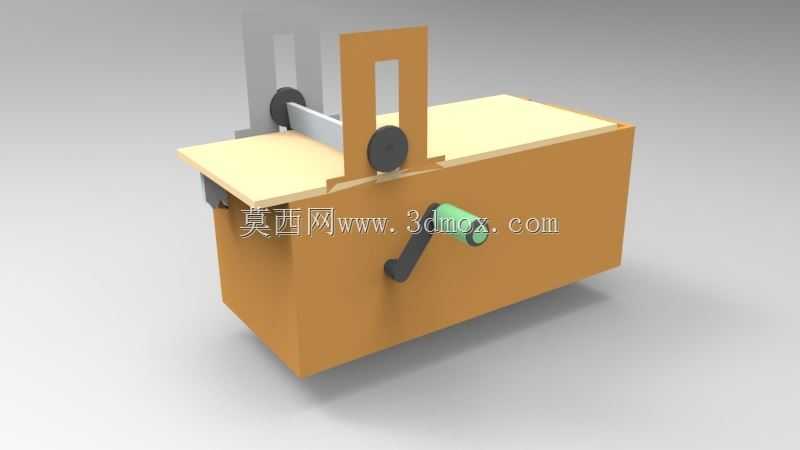

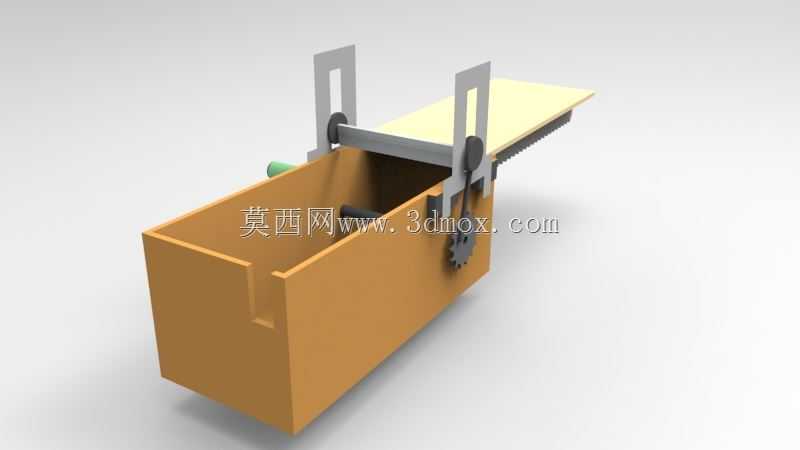

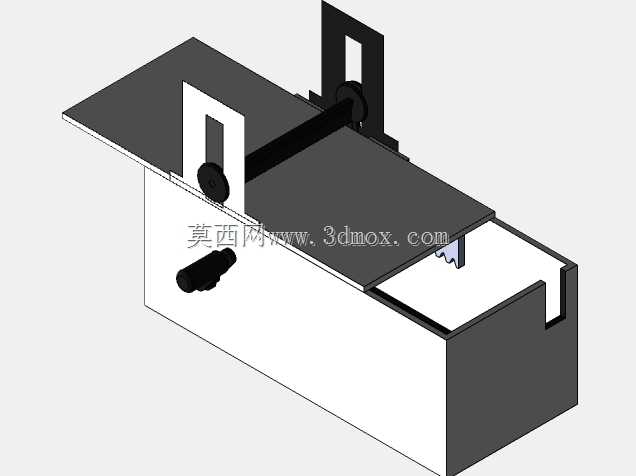

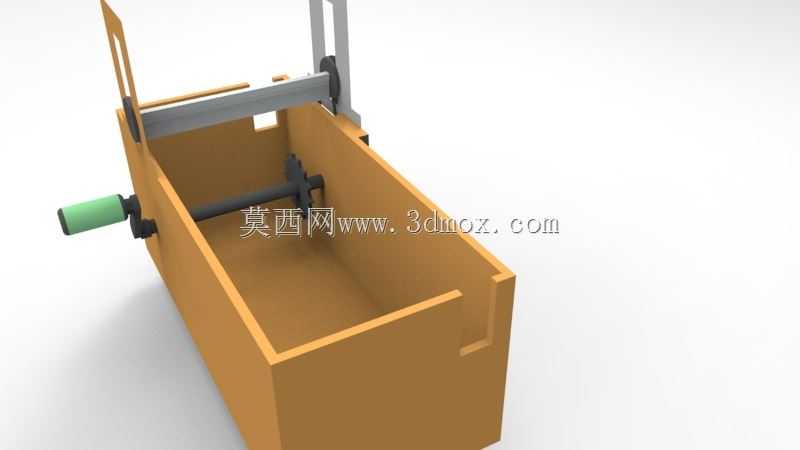

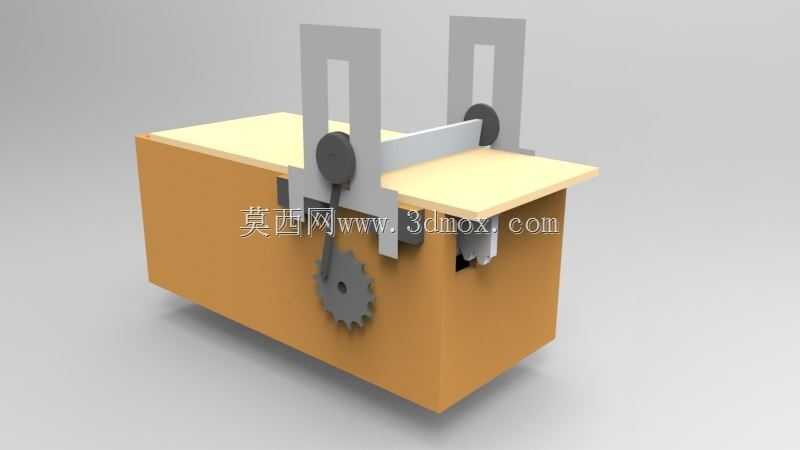

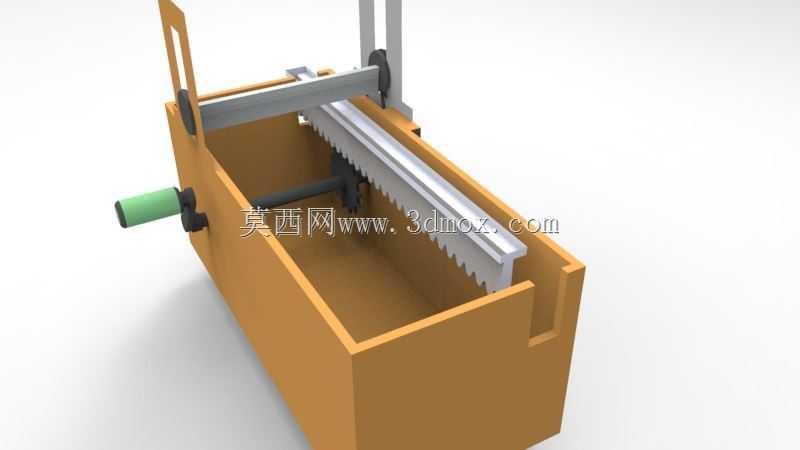

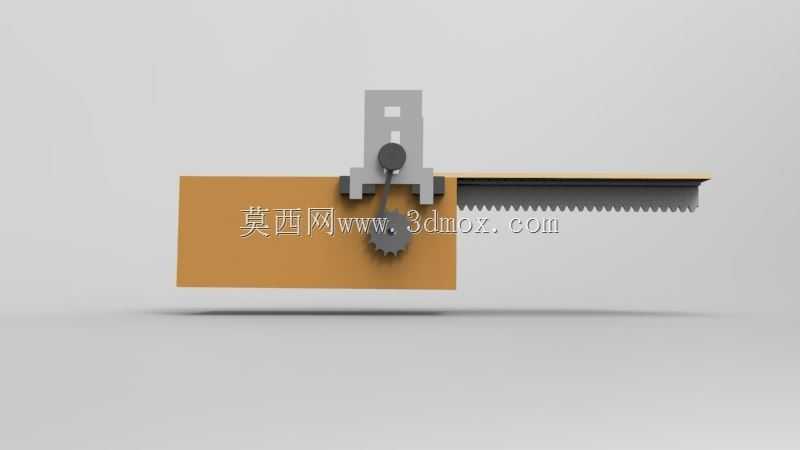

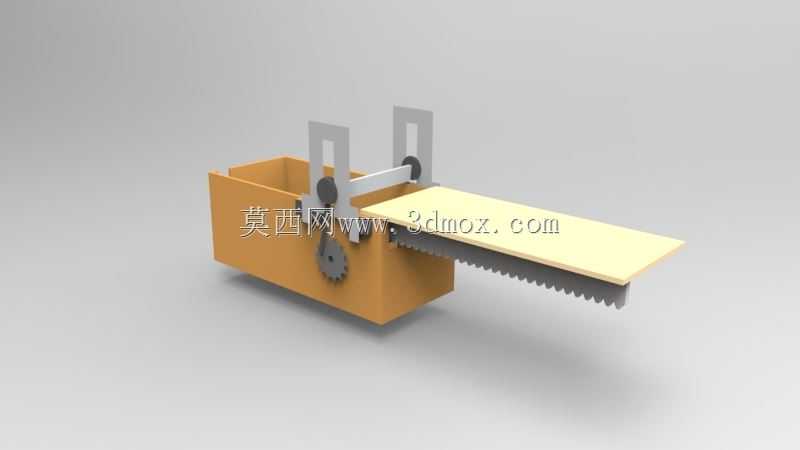

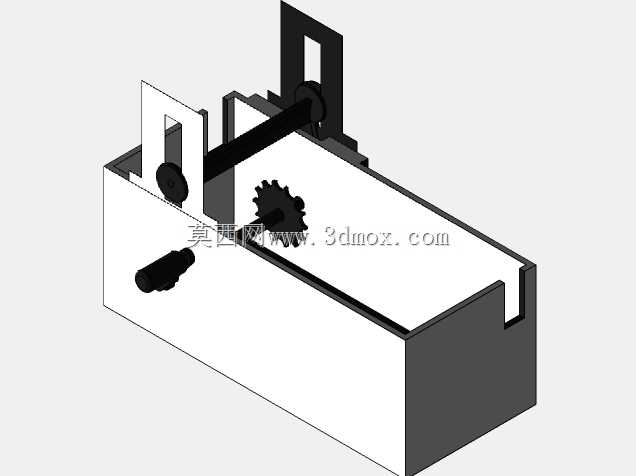

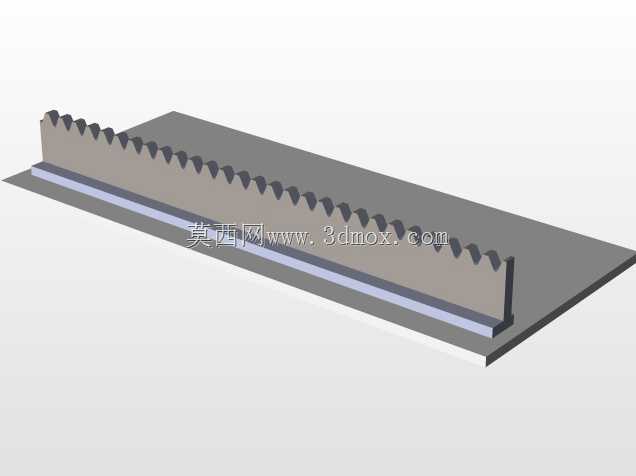

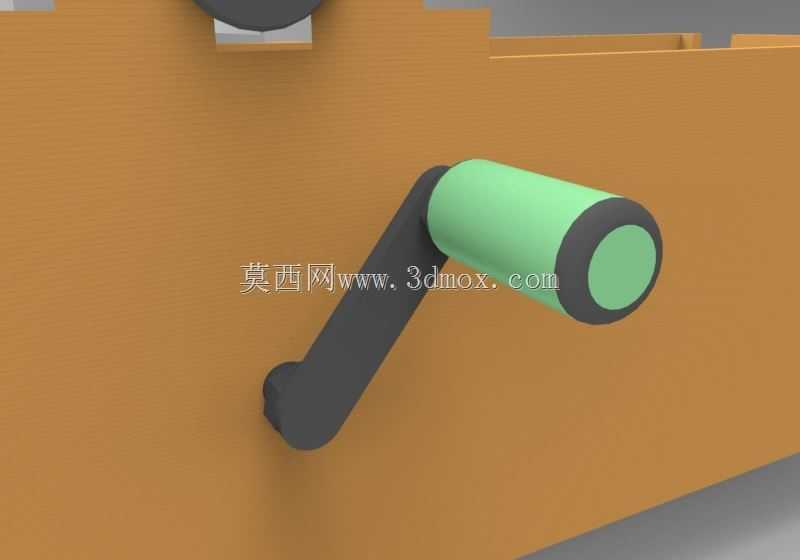

这类滑板结构核心依托旋转运动输入，通过齿轮与齿条的啮合配合，将手柄端的回转动作直接转化为滑板的直线往复运动，在小型家用及商用厨房切割类器具中应用十分普遍，常见于蔬菜切割器、多叶食材切割设备的进给执行端。从实际使用场景来看，该部件直接承载待切割食材的推送动作，运动过程的平稳性直接决定食材切割断面的整齐度，也关系到操作时的施力手感，设计时需要优先考虑滑动副的摩擦阻力控制，避免操作过程出现卡滞、窜动问题。结构设计上，操作手柄采用偏心式回转布局，握持段做了圆柱面滚花或包覆防滑层的预留设计，转动时的力臂长度经过反复校核，保证普通操作者单手握持转动时，不需要施加过大的腕部力量就能带动滑板完成全行程推送。滑板主体采用平板式结构，与设备基座的导向槽配合面预留了0.1-0.2mm的滑动间隙，配合面设计有储油凹槽，可填充食品级润滑脂降低长期使用的磨损量，安装边界上，滑板的行程长度匹配切割刀具的排布宽度，两侧设置有限位凸台，避免运动超程导致齿轮齿条脱啮。齿轮与齿条的模数选用0.8-1.2的小模数规格，齿面做了圆弧过渡处理，啮合重合度控制在1.2以上，保证传动过程无明显回程间隙，转动手柄时滑板的进给速度均匀，不会出现忽快忽慢的窜动问题。滑板与齿条的连接采用嵌入式定位加卡扣固定的方式，不需要额外紧固件即可完成装配，降低生产组装的工序成本，同时也方便后期拆卸清洁，符合厨房器具频繁接触食材需要定期清理的使用要求。手柄与齿轮轴的连接采用D型截面配合，传递扭矩时不会出现相对转动，轴端设置有挡圈槽，安装轴用挡圈即可限制轴向窜动，整体结构没有复杂的异形曲面，零部件加工难度低，适合批量注塑或冲压成型生产。实际选型适配时，需要注意滑板的安装平面度公差控制在0.05mm以内，导向槽的平行度公差不超过0.03mm，否则会大幅增加滑动阻力，甚至出现运动卡滞的问题，齿轮轴的安装孔与滑板平面的垂直度公差也要控制在合理范围，避免齿轮齿条啮合时出现偏载，加剧齿面磨损。
