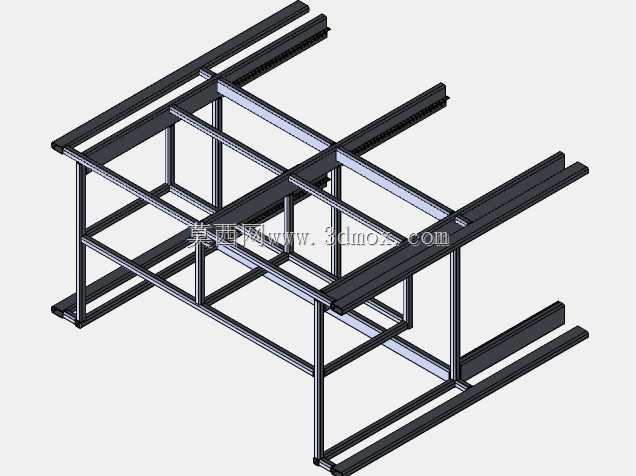

双层带导轨工业设备支撑机架结构

这类带底部导轨的双层型材支撑机架，多用于自动化生产线、仓储分拣设备或者大型工业检测设备的主体承载结构，日常在电子组装线、物流输送段的配套设备上十分常见，核心作用是为上层安装的功能模组提供稳定的安装基准，同时底部预留的导轨可以适配滑动式料仓、抽拉式检修平台或者可移动的工件承载工装，拓展设备的作业适配范围。从结构设计逻辑来看，整体采用矩形管材做主体框架，横竖型材的连接节点全部采用满焊或者高强度角件锁紧的方式，保证框架整体的抗扭、抗弯性能，避免上层设备运行时产生的振动导致框架形变，影响设备运行精度。上层的四根平行导轨是为了适配大跨度的移动模组，比如龙门式搬运机构、宽幅检测扫描头的行走轨道，导轨安装面在设计时预留了调整垫片的安装空间，方便现场安装时校准导轨的平行度与水平度，避免导轨卡滞或者行走精度超差。底部新增的导轨结构，主要是为了满足抽拉式维护的需求，比如设备下方需要布置接料盘、废料收集箱或者需要定期更换的过滤组件，通过底部导轨可以直接将部件抽出，不需要拆解上层设备结构，大幅降低后期维护的操作难度。在安装边界方面，这类机架的整体宽度需要适配现场生产线的通道宽度，长度方向根据上层设备的模组行程确定，高度则要匹配操作人员的作业高度或者上下游设备的对接高度，框架底部预留了脚轮或者可调脚杯的安装孔位，既可以做固定安装，也可以搭配脚轮做成可移动的工作站。设计时需要重点核算框架的静载荷与动载荷，上层导轨安装面的平面度公差控制在每米0.1毫米以内，保证行走模组运行顺畅，底部导轨的承重能力需要根据抽拉部件的最大重量做冗余设计，通常预留1.5倍以上的安全系数，避免长期抽拉使用出现导轨变形。框架的型材选型根据承载重量确定，承载较轻的场景可以选用标准铝型材组装，承载较重的场景则采用碳钢方管焊接后做喷塑处理，兼顾结构强度与防锈性能，所有型材的切口都做倒角处理，避免安装时划伤操作人员或者线缆。
