消防管路支撑固定用马架结构设计

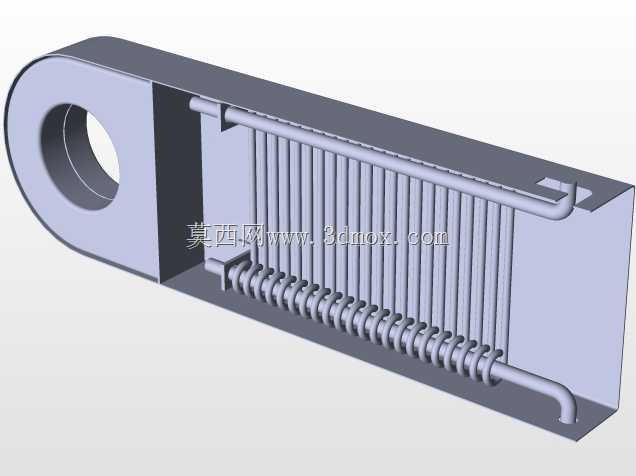

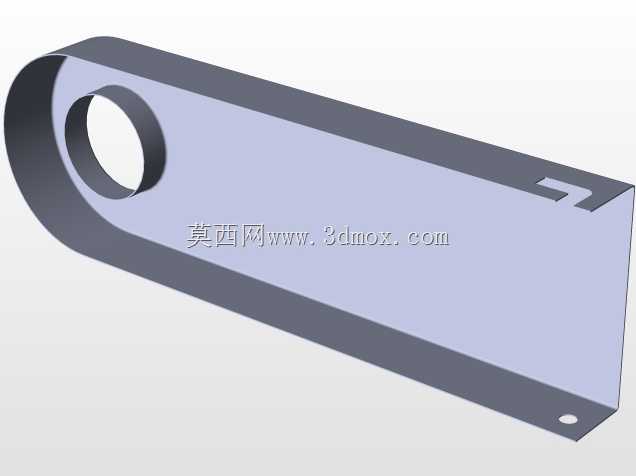

该构件主要应用于消防系统换热单元的管路排布场景，作为消防管路的支撑固定部件，承担管路定位、缓冲形变、保障管路排布规整性的作用，常见于带换热功能的消防供水、消防稳压设备内部，用来承托蛇形排布的换热管路，避免管路在设备运输、运行振动过程中出现移位、接口松脱的问题。从结构设计来看，构件一端设置带通孔的铰接安装端，通孔可穿装铰接销轴，实现整个马架与设备主体框架的铰接连接，允许马架在安装过程中存在小角度的偏转余量，抵消装配过程中的尺寸公差，降低安装对位难度；主体采用槽型壳体结构，两侧立边形成限位围挡，可将蛇形换热管路完全约束在槽型空间内部，避免管路横向窜动。槽体内部设置多组平行排布的竖向隔条，隔条间距与单根换热管路的外径匹配，可将每一段竖直走向的管路单独分隔定位，避免管路之间相互接触摩擦，长期运行过程中磨损管壁；槽体底部设置连续的螺旋弹簧支撑结构，弹簧沿管路走向排布，直接承托蛇形管路的底部弯折段，一方面可吸收设备运行过程中产生的振动，减少管路焊缝位置的应力集中，另一方面可补偿管路通冷热介质时产生的热胀冷缩形变，避免管路因热应力出现开裂。设计过程中，安装端的通孔中心到槽体底部的尺寸经过匹配计算，确保安装后管路的中心高度与设备进出水口的中心高度一致，减少管路弯折角度，降低流体阻力；槽体的内部宽度适配管路排布的总宽度，两侧立边高度略高于管路直径，既可以起到限位作用，也不会遮挡管路表面，方便后期运维过程中检查管路渗漏情况。安装边界方面，铰接端的通孔直径适配常用的M10铰接销轴，槽体长度可根据换热管路的总长度做对应调整，构件整体采用钣金折弯加焊接工艺成型，加工难度低，结构强度可靠，可适配不同功率等级的消防换热单元使用，在保障管路固定稳定性的同时，预留足够的形变缓冲空间，提升消防换热设备的长期运行可靠性。
