长距直行placon辊道输送线结构设计

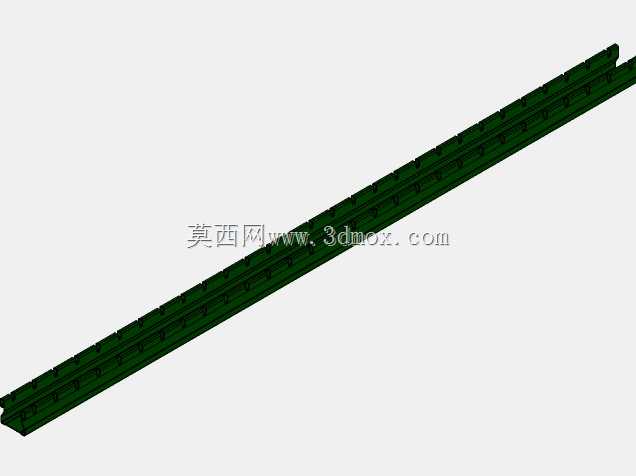

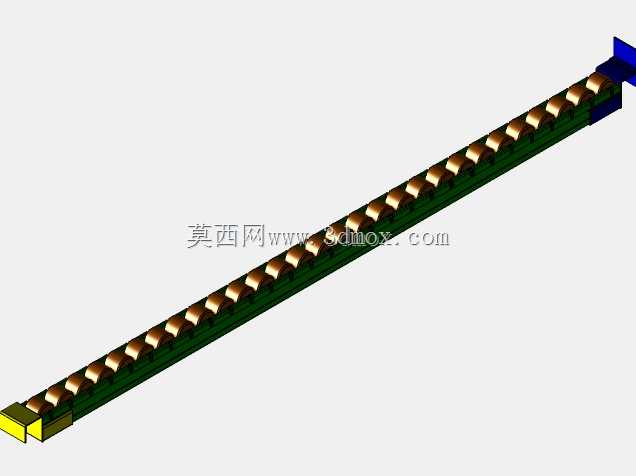

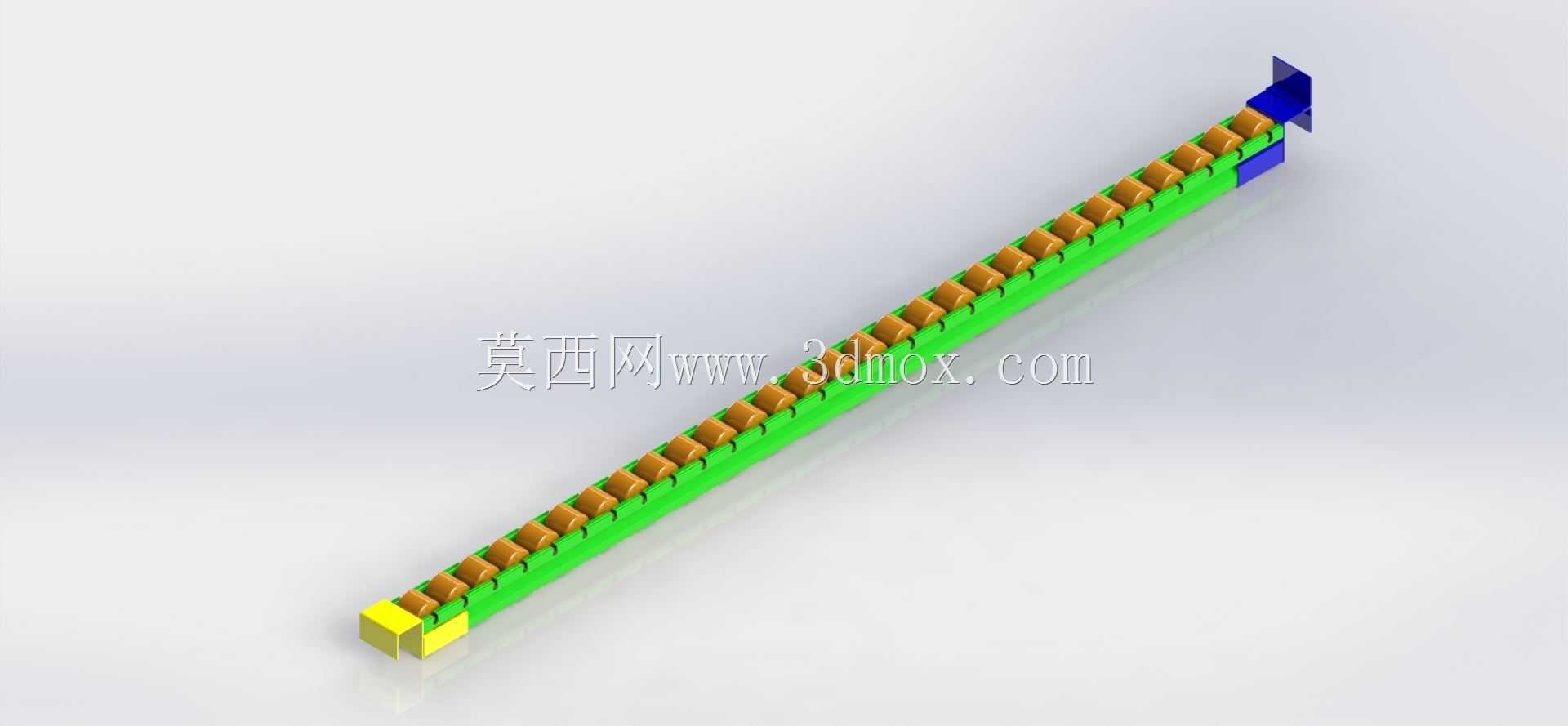

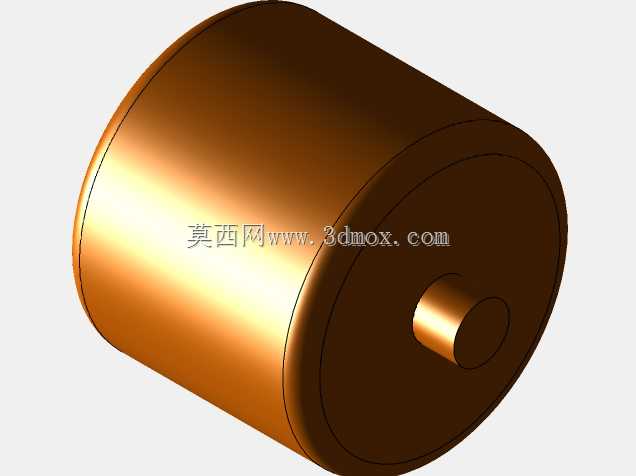

　　这款placon辊道输送结构，主要面向车间内小件规整物料的长距离直行转运场景，常见于电子元器件组装线、小型五金件加工工序间的物料传递环节，可衔接上下料工位、检测工位与包装工位，替代人工往复搬运，降低工序间物料流转的人力损耗。从结构设计逻辑来看，整体采用窄幅长条形布局，适配车间内狭窄的通道空间，机架主体采用一体化拼接型材作为承载基础，辊轮组沿机架长度方向等距排布，每一组辊轮的支撑座都做了定位卡槽设计，安装时可直接卡入机架预设的安装槽内，无需额外打孔定位，既缩短现场安装调试周期，也能保证相邻辊轮的平行度误差控制在合理范围内，避免物料输送过程中出现跑偏、卡滞问题。辊轮表面采用防滑耐磨的包覆材质，针对表面光滑的塑料包装盒、小型料盘类物料，

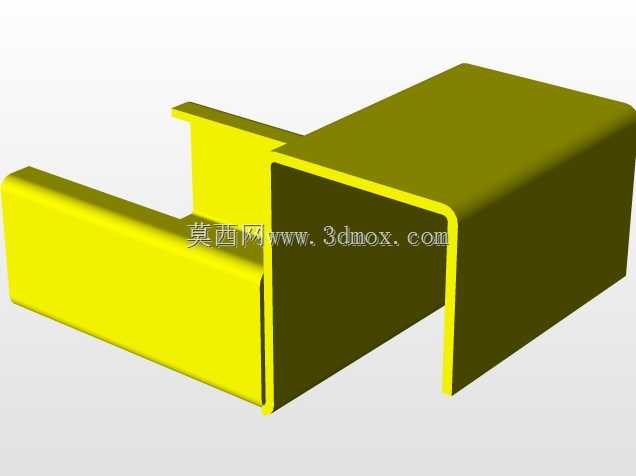

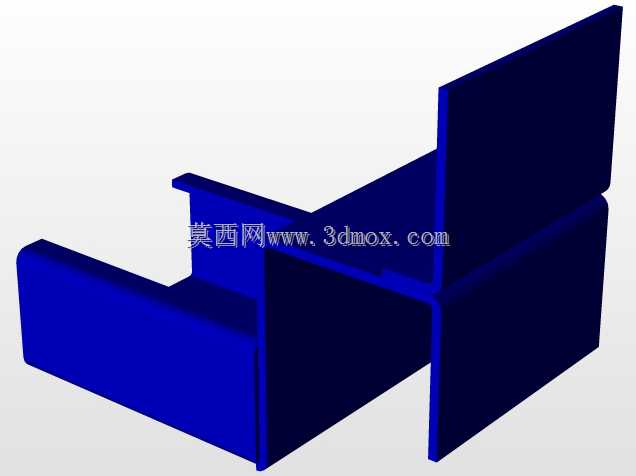

　　能提供足够的摩擦力，保证输送过程中物料不会与辊面发生相对滑动，输送速度可根据前后工位的节拍灵活调整。两端设置的限位挡块结构，分别对应进料端与出料端的物料定位需求，进料端挡块可引导物料准确进入辊道工作面，避免物料偏斜卡入机架侧边缝隙，出料端挡块可根据需求调整高度，在物料到达末端时起到缓冲限位作用，防止物料直接冲出辊道掉落。从安装边界来看，整体结构的宽度尺寸控制在窄幅范围内，可直接架设在两个相邻工位的工作台之间，底部支撑脚预留了高度调节余量，可适配不同高度的工作台对接需求，无需额外制作转接支架。辊轮组的排布间距经过匹配计算，针对最小尺寸的输送物料，能保证物料底部始终有至少三个辊轮同时接触支撑，避免小型物料卡在相邻辊轮的间隙中。

　　机架侧边预留了传感器安装位，可根据产线需求加装到位检测、计数检测元件，无需后期对机架进行二次加工开孔，能直接适配自动化产线的信号对接需求。整体结构没有冗余的复杂部件，日常维护时可单独更换任意一个磨损的辊轮，无需拆解整段辊道，降低后期运维的工作量与成本，适合多段拼接组成更长距离的输送线路，也可单段独立使用适配短距离工序转运需求。
