缓冲补偿型挠性联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:673523
  • 缓冲补偿型挠性联轴器结构设计
  • 缓冲补偿型挠性联轴器结构设计
  • 缓冲补偿型挠性联轴器结构设计
  • 缓冲补偿型挠性联轴器结构设计
  • 缓冲补偿型挠性联轴器结构设计
  • 缓冲补偿型挠性联轴器结构设计

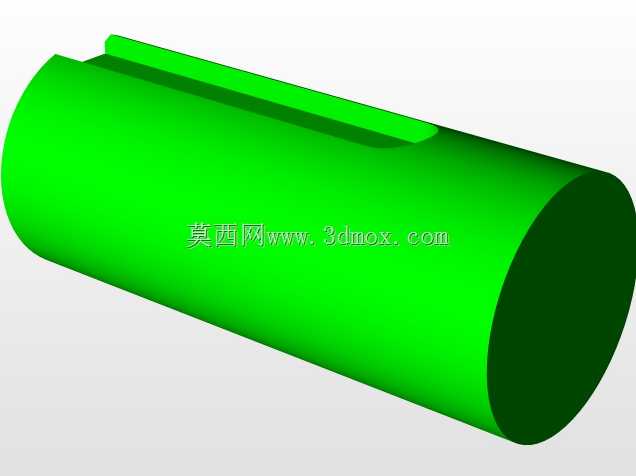

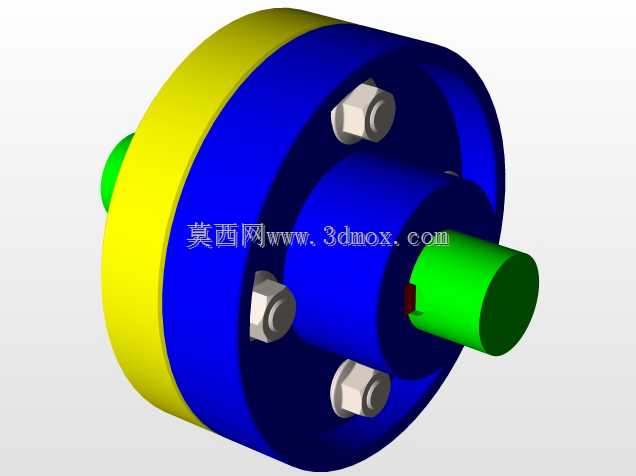

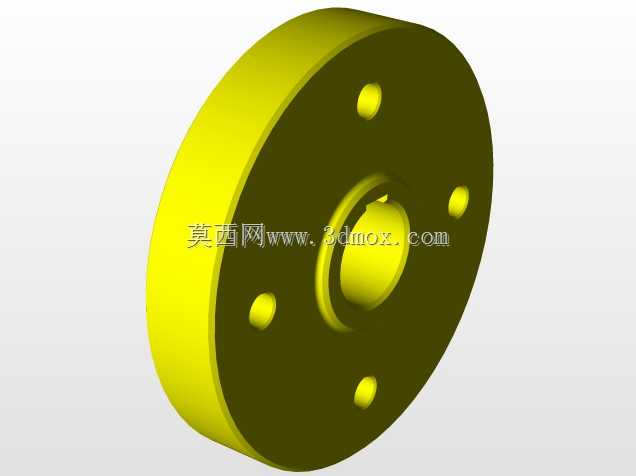

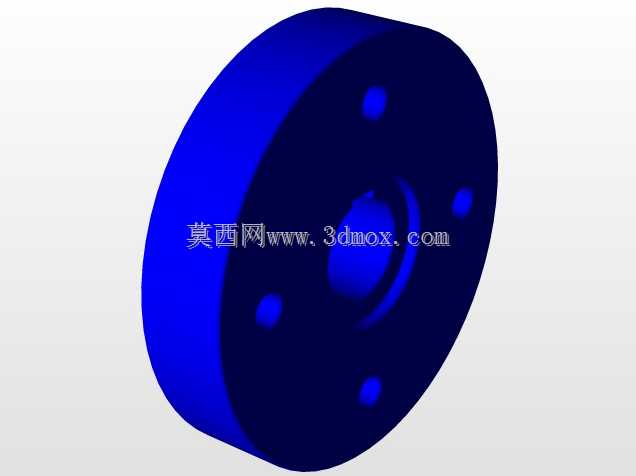

  在各类工业传动系统的轴系布局中,两轴对中误差是无法完全规避的实际问题,不管是加工阶段的形位公差累积、装配过程的定位偏差,还是设备运行中负载冲击带来的基座形变、温升导致的轴系热伸长,都会让刚性连接的轴系承受额外的交变载荷,轻则加剧轴承磨损、增大传动噪音,重则引发轴件疲劳断裂、传动失效。挠性联轴器正是针对这类工程痛点设计的传动连接部件,它允许被连接的两根轴之间存在一定范围的径向、角向与轴向偏移,同时在传动过程中缓冲吸振,保障动力传递的平稳性。这款挠性联轴器采用分体式组合结构,主体分为主动端连接盘、中间弹性缓冲层、从动端连接盘三个核心部分,主动端的轮毂设置有标准紧固顶丝孔,可与输入轴实现无间隙锁紧,避免高速传动下的连接松动;

  中间的弹性缓冲单元采用高分子复合材质,嵌合在两端金属盘的定位卡槽内,既可以传递额定扭矩,又能通过自身的弹性形变吸收两轴不对中带来的位移偏差,同时过滤掉动力输入端的扭矩脉动,比如伺服电机启停时的冲击、负载端突发的载荷波动,都能通过这层弹性结构得到有效衰减。从安装边界来看,这款联轴器的径向尺寸控制紧凑,轴向安装长度适配常规中小功率传动的轴伸间距,两端轴孔可根据实际配接的轴径做适配调整,安装时无需复杂的专用工装,只需将两端轴分别插入对应轮毂,锁紧顶丝即可完成装配,后期维护时也可单独更换中间弹性缓冲件,无需整体拆卸两端轴系,大幅降低运维成本。在实际应用场景中,这类挠性联轴器广泛覆盖中小功率的传动场合,比如自动化生产线的输送辊道驱动、

  小型机床的进给轴传动、包装设备的动力传输、3D打印设备的运动轴连接,以及各类需要频繁正反转、启停的精密传动工位。设计过程中重点考量了不同偏移量下的应力分布,通过对金属连接盘的卡槽做圆角过渡处理,避免弹性件在反复形变过程中出现应力集中割损,同时金属盘的材质选用高强度铝合金做表面氧化处理,在保证结构强度的前提下降低整体自重,减少高速旋转下的动平衡冗余量,适配最高数千转的传动转速需求。不同于刚性联轴器对安装对中的严苛要求,这款挠性联轴器允许的径向偏移量可满足多数常规工业设备的安装精度公差范围,角向偏移补偿能力也适配多数非精密同轴安装的传动场景,不需要在装配阶段反复打表调整同轴度,能够有效缩短设备的装配调试周期,同时在长期运行过程中,弹性缓冲结构可以隔绝轴系之间的振动传递,避免一端的振动传导至另一端引发整机共振,提升整套设备的运行稳定性与零部件使用寿命。
