贝尔房屋结构铸造件三维设计作品

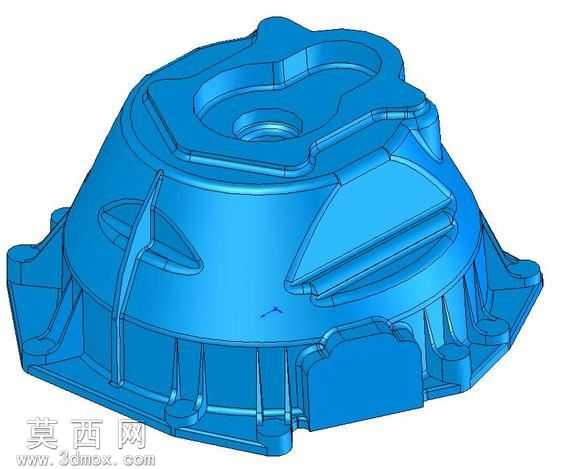

本作品为壳体类铸造结构件的三维建模设计成果，整体采用自上而下的建模思路完成全参数化构建，建模过程中优先保障铸件的工艺合理性与结构力学性能的平衡。模型整体呈上窄下宽的锥台类壳体形态，顶部设置有同轴的环形安装定位结构，环形槽的尺寸公差预留了后续机加工的余量，适配后续装配的同轴度要求。侧壁区域设计有多组对称分布的内凹式加强筋结构，筋条厚度遵循铸造工艺的均匀壁厚原则，从顶部环形结构一直延伸至底部安装法兰面，既能够在不额外增加铸件整体重量的前提下大幅提升壳体的结构刚性，避免铸件在使用过程中受外力产生形变，同时也符合铸造过程中的金属液流动填充要求，减少冷隔、浇不足等铸造缺陷的产生概率。底部为整圈的安装法兰结构，法兰边缘均匀分布有多个凸台安装位，每个安装位都预留了螺栓过孔的结构位置，凸台与侧壁之间做了平滑的圆角过渡处理，避免应力集中的同时也优化了铸造脱模的角度。模型表面所有的棱边都按照铸造工艺要求设置了适配的铸造圆角，不存在尖锐直角结构，既符合铸造生产的脱模需求，也能够有效降低铸件冷却过程中产生的应力集中问题，减少铸件开裂的风险。建模过程中对壁厚进行了统一管控，整体壁厚保持均匀，局部厚大区域做了减薄挖槽处理，避免铸件冷却过程中因壁厚不均产生缩孔、缩松等内部缺陷。模型完成度达到九成以上，仅预留了后续精加工的余量区域与少量细节特征的调整空间，整体结构完全适配砂型铸造的生产工艺要求，可直接用于铸造工艺方案的编制、模具的设计开发，也可用于后续的结构力学仿真分析、加工工艺路径规划等工作，模型的结构细节还原度高，各特征之间的拓扑关系清晰，无破面、重叠面等几何错误，可直接导入各类三维软件进行后续的编辑调整。
