BT40高精度磨房刀柄结构三维设计

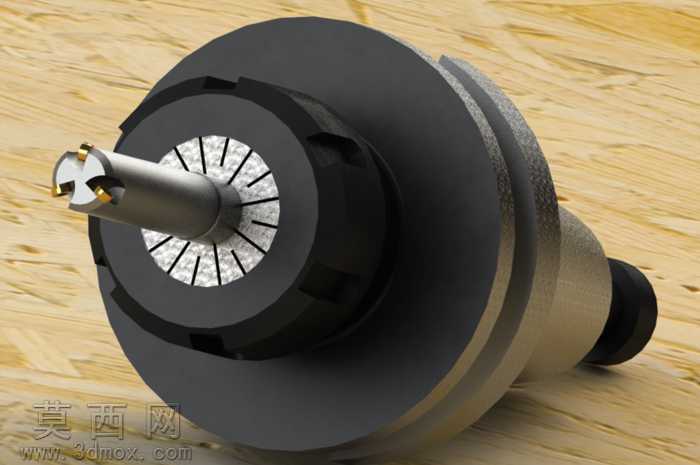

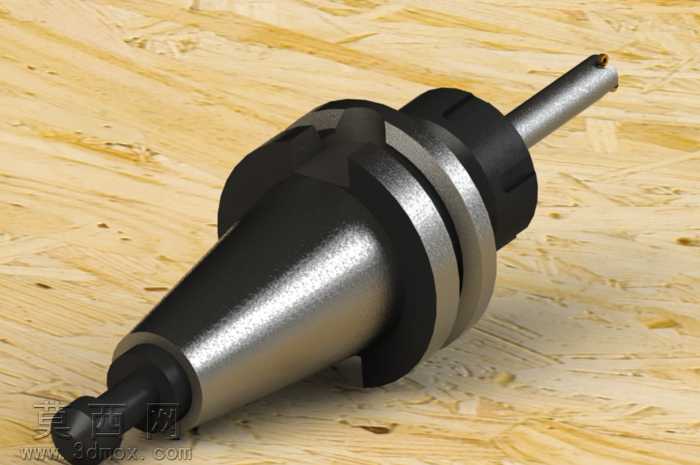

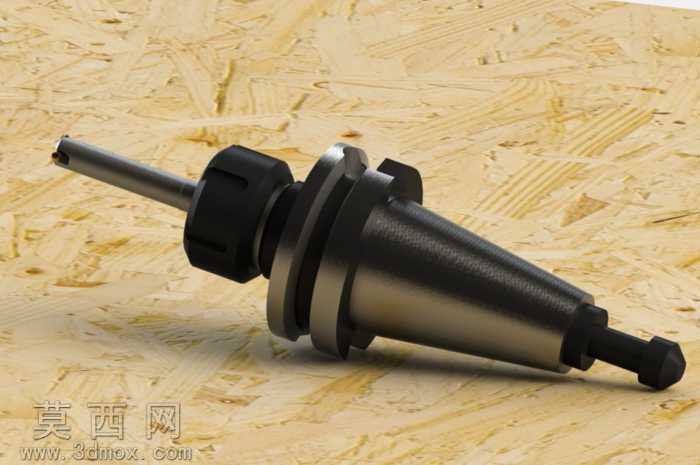

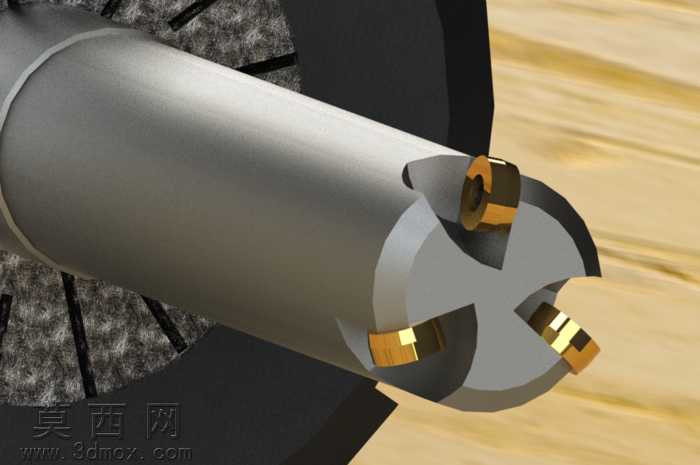

本模型为适配bullnose磨削加工场景的BT40规格刀柄，建模过程严格遵循数控刀柄行业标准尺寸规范，首先通过旋转特征构建主体锥柄基础轮廓，保证BT锥度的公差精度符合机床主轴装夹要求，依次完成拉钉安装孔、夹头锁紧位、螺母配合槽等关键结构的特征搭建，针对刀柄各段的同轴度要求，建模全程以中心轴线为全局基准，确保锥柄、刀具安装孔、拉钉连接位的同轴误差控制在设计允许范围内。材质设计上，主体锥柄部分采用合金钢材质表现，通过金属材质参数调节还原热处理后的哑光金属质感，表面做细微的磨砂纹理处理，模拟实际加工后刀柄的表面状态，锁紧螺母部分做发黑处理的深色金属质感，区分不同部件的材质差异，拉钉部分采用高强度钢材的亮面金属质感，还原标准拉钉的表面处理效果，各部件的倒角、退刀槽等细微工艺结构均做了精细化还原，避免模型出现结构失真。渲染阶段采用柔光打光方案，主光源从侧上方投射，突出刀柄锥面的金属光泽与结构轮廓，辅助光源补光消除暗部死黑，清晰展现锁紧螺母的防滑槽、锥柄的定位卡槽等细节结构，背景采用木纹刨花板材质，贴近工业车间的实际展示场景，提升模型的真实感。设计思路上，优先保证刀柄的结构实用性，还原真实BT40刀柄的装夹逻辑，清晰呈现锥柄与主轴配合、螺母锁紧夹头、拉钉拉紧定位的完整结构关系，各部件之间的装配间隙做了合理还原，既保证模型的装配合理性，也能直观展现刀柄的工作原理，模型可用于数控加工教学演示、机床附件结构展示、加工场景搭建等用途，结构完整无冗余特征，各部件可拆分查看内部结构，便于理解刀柄的装夹与工作机制。
