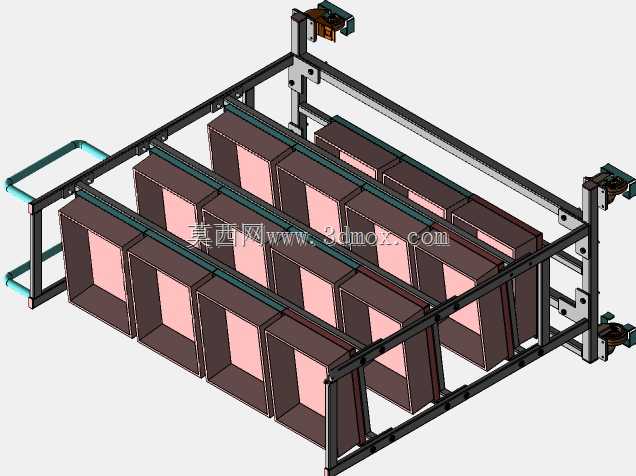

恩瓦尔可移动物料承载机架结构设计

该机架主要面向生产车间内多工位物料周转、工序间工件暂存的应用场景，适配矩形框类工件的批量承载与转运需求，可配合车间地面转运设备、线边接驳工位完成物料的流转作业，解决传统固定式料架无法适配柔性生产动线、工件转运过程易磕碰移位的问题。从结构设计逻辑来看，整体采用矩形钢管拼焊形成主承载框架，框架两侧设置带安装座的导向限位结构，可配合外部输送或牵引机构完成机架的定点停靠与位置锁定，避免转运到位后出现滑移偏移。框架内部设置多组平行排布的承载隔层，隔层间距根据对应工件的外形尺寸做匹配设计，每个隔层内侧设置软质防护衬垫，避免工件取放、转运过程中出现表面划伤，隔层侧边设置限位挡边，可限制工件在机架内的横向、纵向窜动，即使在车间地面存在小幅坡度、转运过程有轻微颠簸的工况下，也能保证工件放置姿态稳定，不会出现滑落、磕碰的情况。机架一侧设置推拉扶手结构，扶手高度适配人体工程学操作高度，操作人员可直接握持扶手完成机架的短距离移位，框架底部预留脚轮安装接口，可根据实际使用场景选配万向脚轮、带刹车定向脚轮，适配不同的转运距离与地面工况。从安装边界来看，整体框架的外形尺寸适配常规车间通道宽度、电梯门洞尺寸，可满足跨车间、跨楼层的转运通行需求，框架两侧的安装座位置与常规线体接驳位的定位销尺寸做匹配设计，停靠到对应工位时可直接通过定位销完成快速锁定，无需额外调整位置即可对接上下料机构。设计过程中对主承载梁的截面规格做了受力校核，在满载工况下框架的最大挠度控制在允许范围内，不会出现横梁变形导致工件卡滞、隔层间距变化的问题，框架的焊接位置均做了应力释放处理，避免长期承载后出现焊接位置开裂、框架变形的情况。框架侧边预留的安装位可根据实际需求加装标识牌、扫码座等配件，适配数字化车间的物料管理需求，整体结构无复杂异形构件，加工制作难度低，后期维护更换配件便捷，可根据承载工件的尺寸调整隔层间距、增减隔层数量，适配不同规格工件的承载需求。
