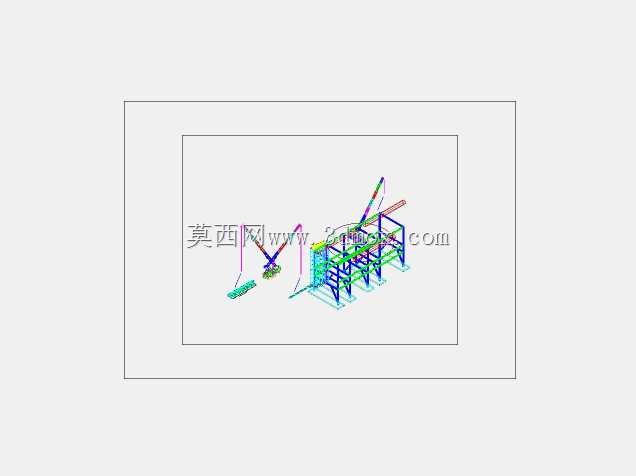

管架管线装卸安装作业三维结构设计

这套三维结构针对工业厂区管廊区域的管线装卸与安装作业场景搭建，覆盖化工、电力、冶金等行业集中排布工艺管线的管架作业需求，还原了管架上管线拆装、就位的全流程作业配套结构。从实际作业逻辑出发，设计时先梳理了管架作业的核心痛点：常规管架上多层管线排布密集，作业时吊装路径易与已装管线、管架立柱产生干涉，作业人员站位缺乏预留操作空间，重型管线就位时缺乏临时支撑点位，容易出现管线磕碰、安装对位偏差的问题。整套结构包含多层阶梯式管架主体、管线吊装对位辅助构件、临时支撑卡位结构三个核心部分，管架主体采用型钢拼接的框架式结构，横向承载梁按管线外径、重量分级设置排布间距，层间预留的操作高度满足人员站立紧固法兰、连接阀件的作业需求，立柱位置避开管线吊装的主路径，同时在每层横梁端部设置可快拆的导向卡位件，管线吊装到位时可先卡入导向件完成初步对位，减少人工扶持的调整工作量。管线装卸作业的辅助结构设计，兼顾了不同管径管线的适配性，吊装辅助臂的回转范围覆盖管架所有管线排布工位，臂端的管线夹持件可根据管线外径调整夹持范围，避免吊装过程中管线滑脱、摆动；临时支撑构件可卡在横梁的任意位置，在管线对接法兰时提供临时承托，无需额外调用吊装设备长时间持重，降低作业过程中的设备占用时长。安装边界方面，整套管架结构的底部固定点位按厂区常规混凝土地面预埋螺栓间距设置，横向扩展段可根据厂区管廊的实际长度拼接，管线排布的最小转弯半径满足工业管路设计规范的要求，相邻管线的净间距预留了保温层安装、后期维护操作的空间，避免管线投用后出现检修空间不足的问题。从三维建模的细节来看，所有构件的连接点位都还原了实际工程中的螺栓连接、焊接固定形式，管线的弯折角度、法兰对接位置完全匹配现场施工的实际工况，可直接用于作业流程模拟、施工方案交底，帮助施工人员提前预判吊装路径干涉、操作空间不足等问题，减少现场施工的返工概率。针对不同重量等级的管线，管架横梁的承载选型做了区分，大口径高压管线排布在管架下层靠近主通道的位置，小口径仪表管线、辅助管线排布在上层，既符合管线载荷分布的力学要求，也方便后期运维时快速定位故障管线。装卸作业的动线设计上，从管架端部的物料临时堆放区到各层安装工位，预留了连续的吊装移动通道，没有结构突出件遮挡路径，作业时管线可沿通道水平移动到对应安装位，无需反复调整吊臂角度，能有效缩短单根管线的安装作业时长。
