越野车辆杆式转向中间轴结构设计

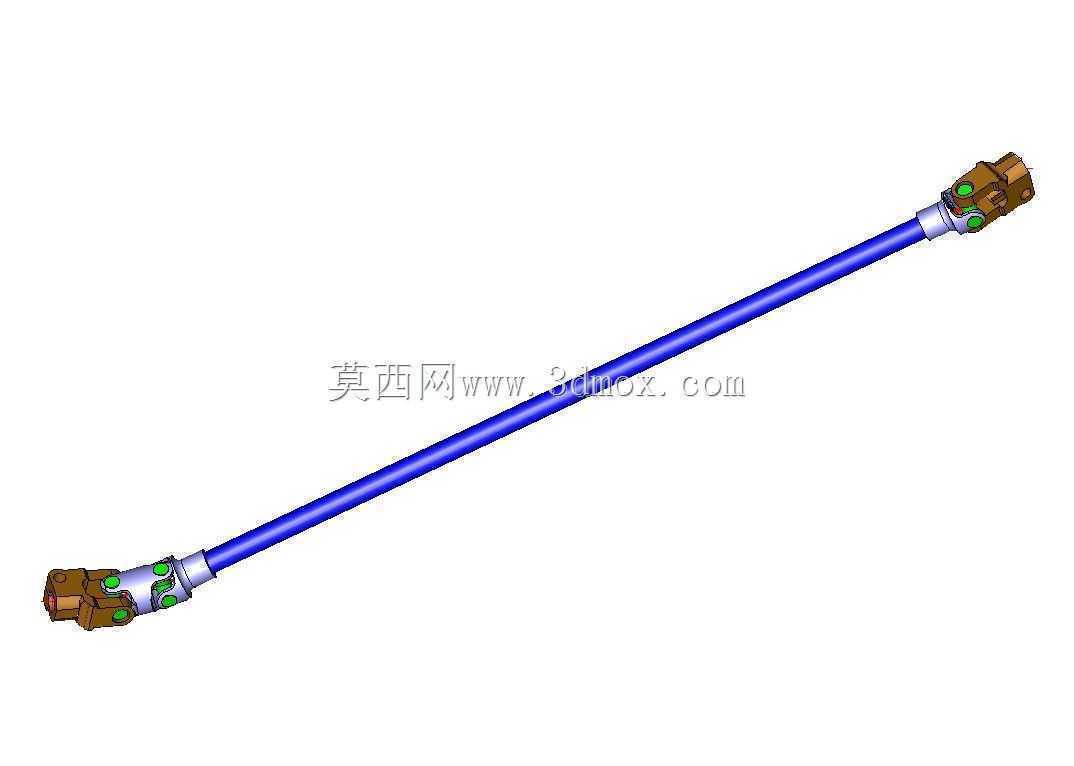

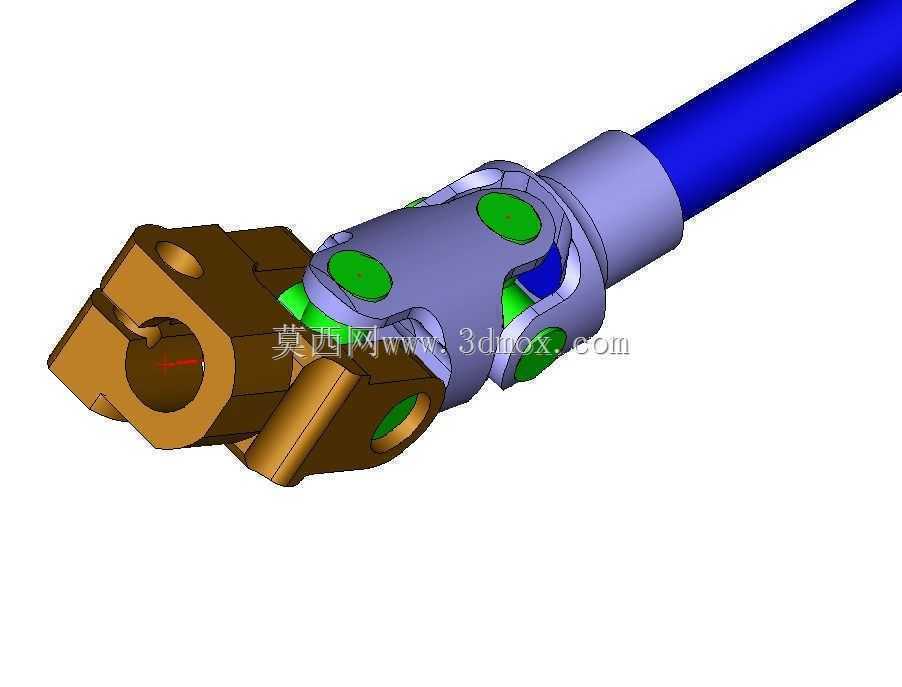

　　在越野车型的转向系统布局中，转向中间轴承担着连接转向器与转向管柱的核心传动作用，需要在底盘跳动、车架产生形变的工况下持续稳定传递转向力矩，同时补偿各安装点之间的位置偏差，避免转向卡滞、力矩传递中断的问题。这款杆式转向中间轴的结构设计，参考了成熟的Borgeson万向关节的实测尺寸进行建模还原，分别配置了单十字万向接头与双CV等速万向接头两种连接端结构，能够适配不同布局的越野车型转向系统安装需求。从实际装车的应用场景来看，越野车辆行驶在非铺装路面时，前悬架的跳动行程远大于普通乘用车辆，车架在扭转工况下的形变量也更高，转向中间轴需要在轴向、角度方向都预留足够的补偿量，这款结构的十字接头部分采用了带防尘衬套的十字轴销结构，

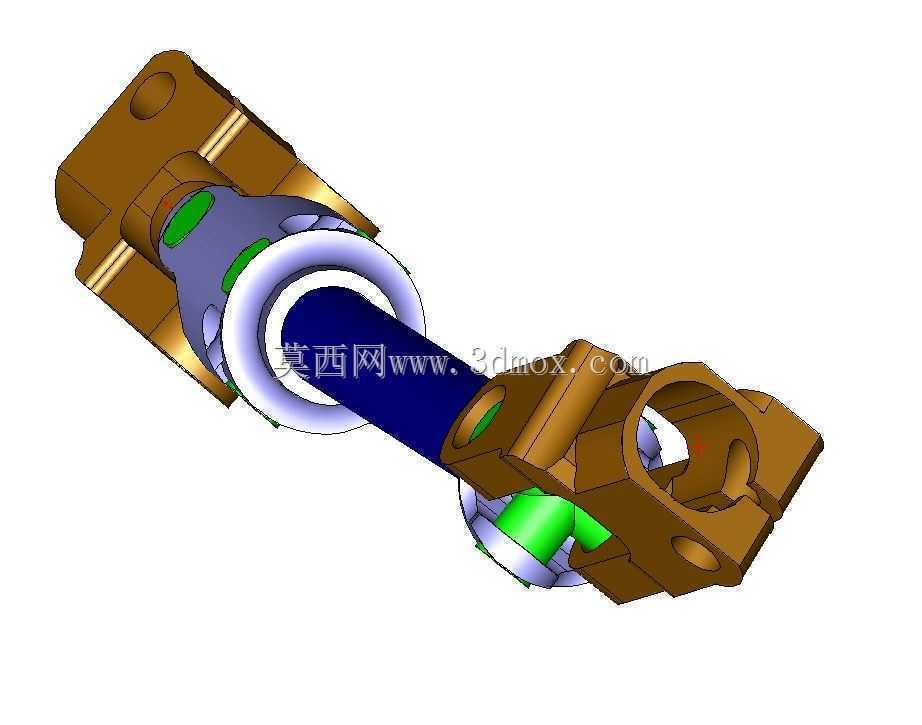

　　轴销端的固定压盖通过多点铆接固定，能够在大角度摆动时保持转动顺滑，避免泥沙进入关节摩擦面造成磨损。双CV接头端则采用了双十字轴配合定心钢球的等速传动结构，能够在两轴存在较大夹角时保持输出端与输入端的转速一致，减少转向过程中的力矩波动，提升越野行驶时的转向手感一致性。设计过程中首先明确了安装边界：轴杆主体采用空心高强度钢杆结构，在保证抗扭强度的前提下降低整体重量，两端接头的安装孔位分别匹配转向器输入轴与转向管柱输出轴的花键尺寸，接头的夹紧结构采用开口叉配合锁紧螺栓的形式，安装时不需要额外的专用工装，直接对准花键推入后锁紧螺栓即可完成固定，能够适配售后改装与整车装配两种场景的安装需求。从尺寸匹配角度，

　　关节部分的最大摆动角度可以达到35度，能够覆盖越野车辆悬架全行程跳动时的角度变化需求，轴杆的长度可以根据不同车型的转向管柱布置位置进行适配调整，关节处的密封结构采用多唇口橡胶防尘套，能够阻挡泥水、沙尘进入关节内部，延长部件在恶劣越野工况下的使用寿命。在结构建模过程中，对每个配合面的公差都做了对应预留，十字轴与关节叉的配合间隙控制在合理范围，既不会因为间隙过大造成转向旷量，也不会因为间隙过小导致低温环境下转动卡滞，轴杆与两端接头的连接采用过盈压装配合，保证大扭矩传递时不会出现松脱问题。
